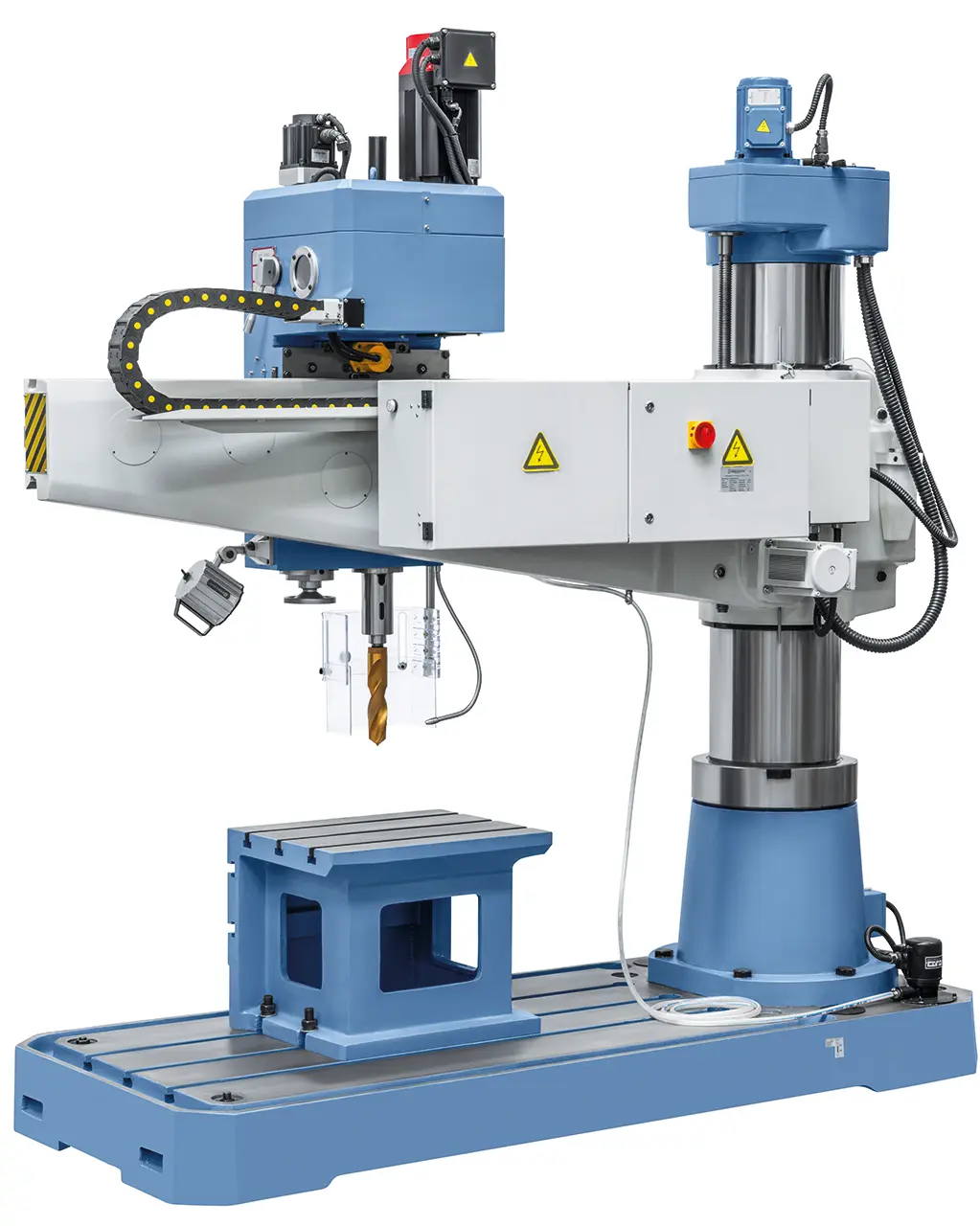

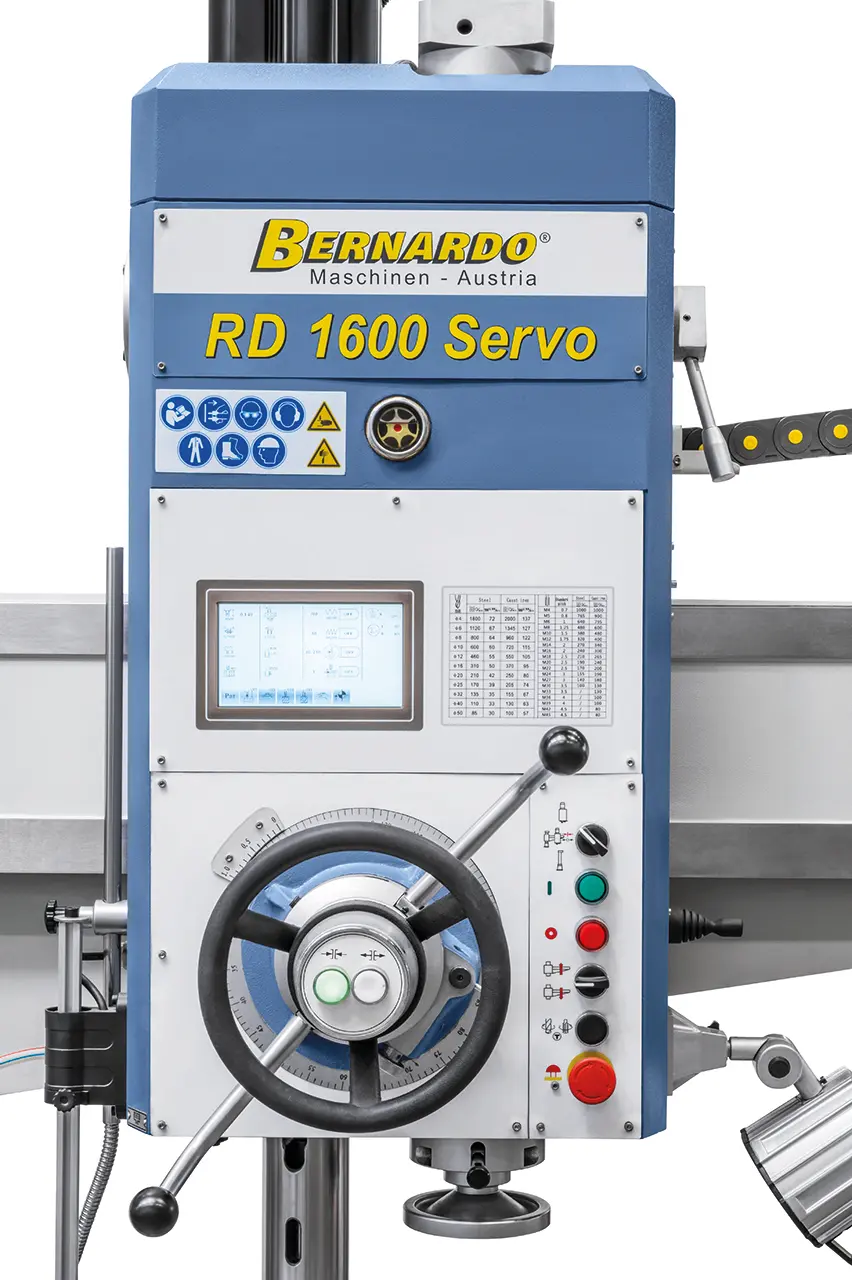

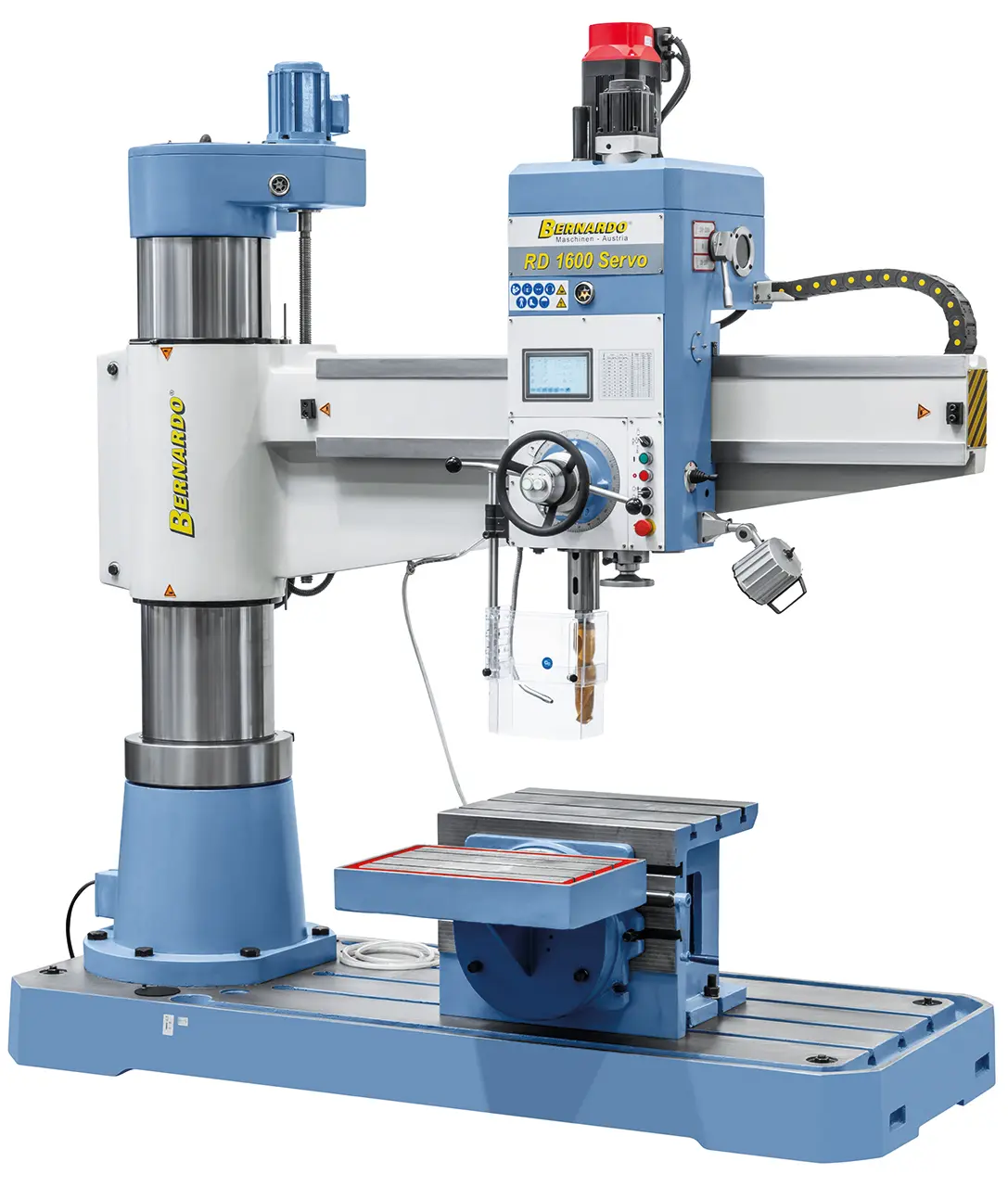

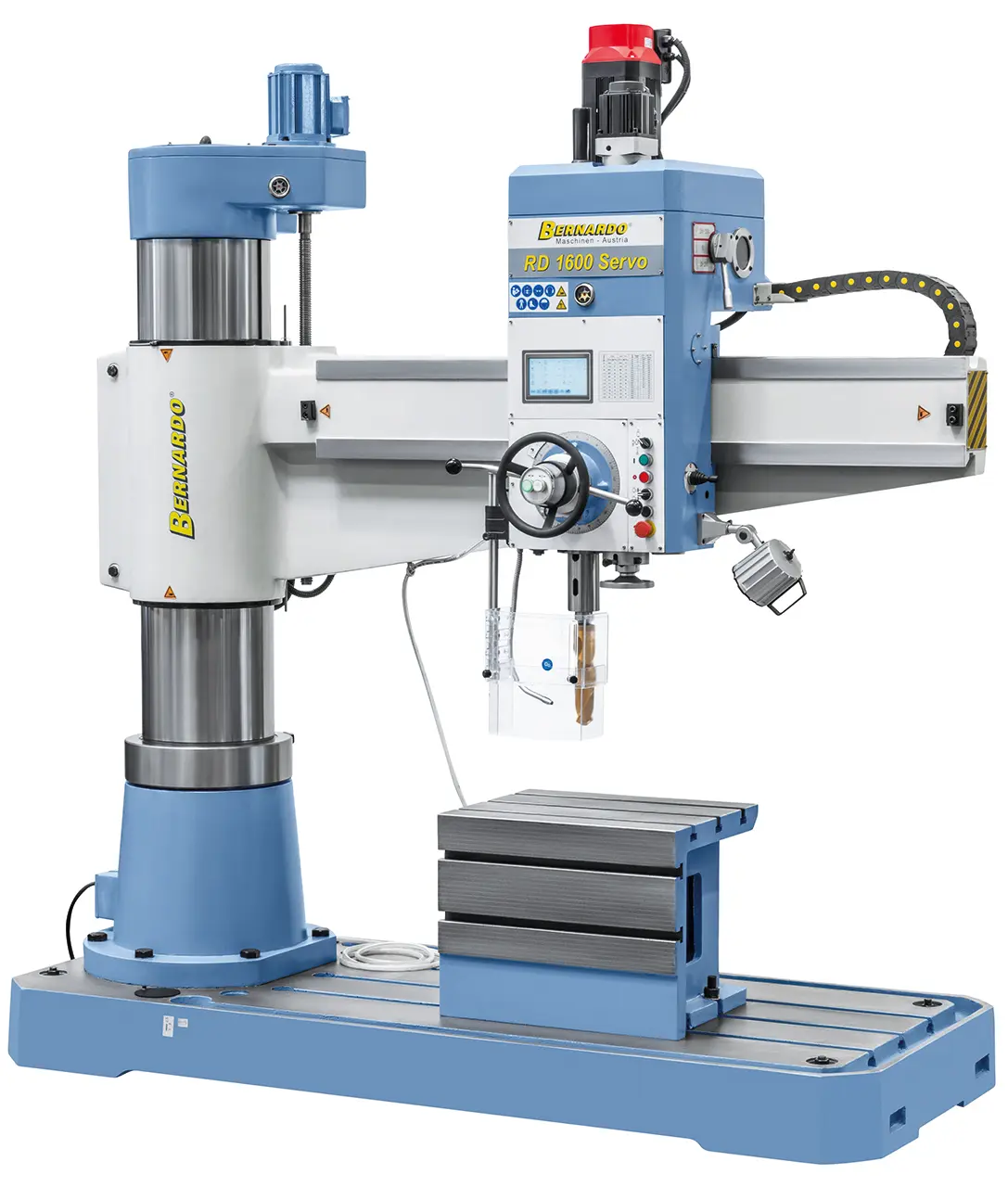

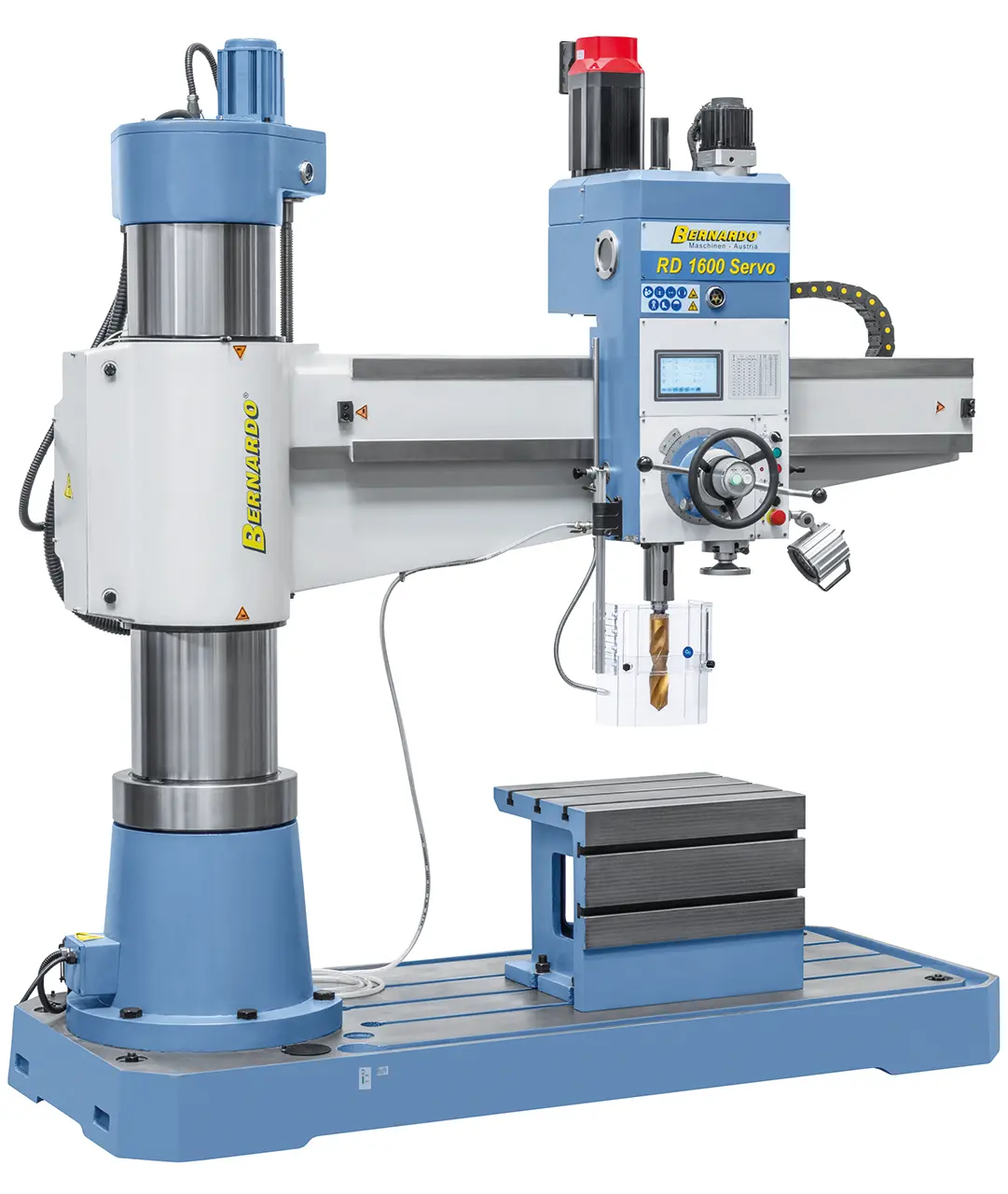

Radiální vrtačka Bernardo RD 1600 Servo (BER011329XL5)

Radiální vrtačka Bernardo RD 1250 x 50 zaujme svou velmi pevnou konstrukcí.

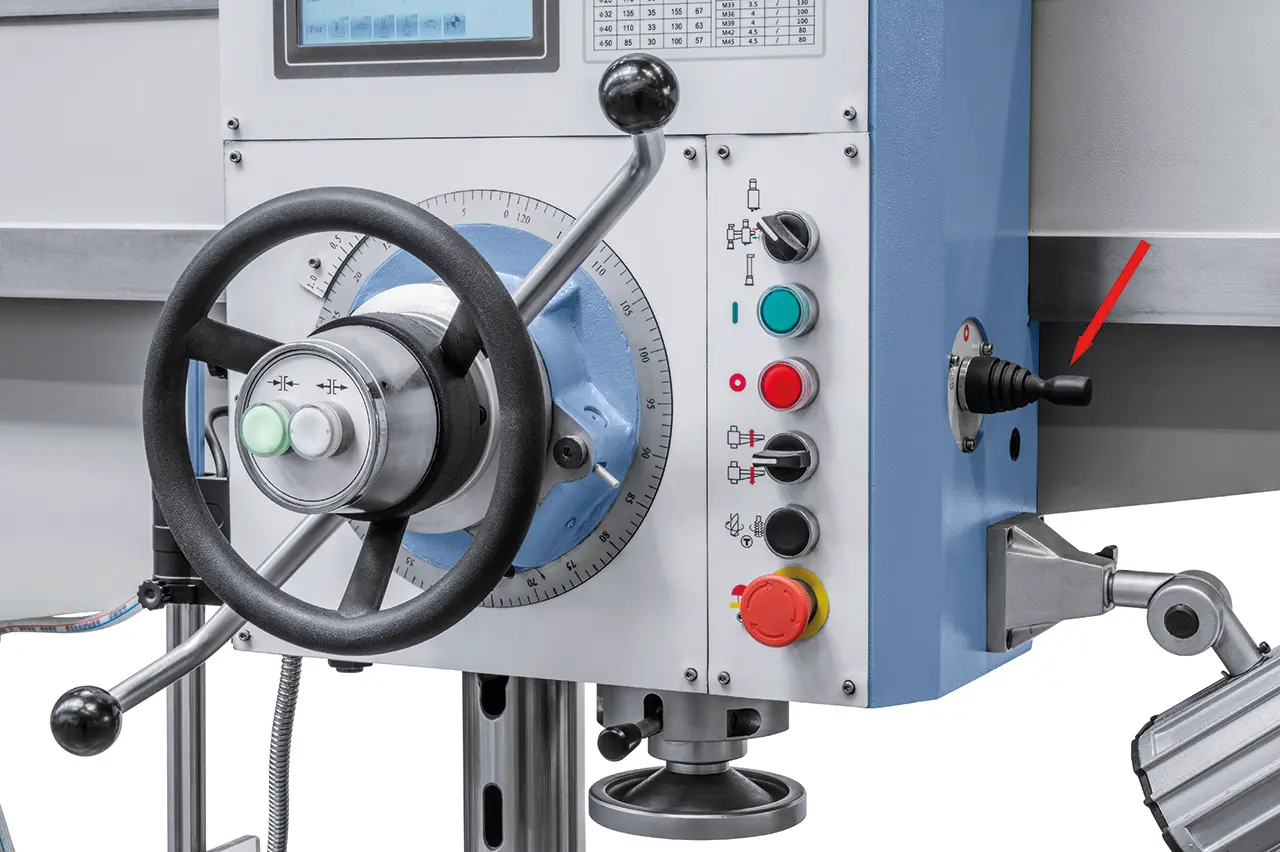

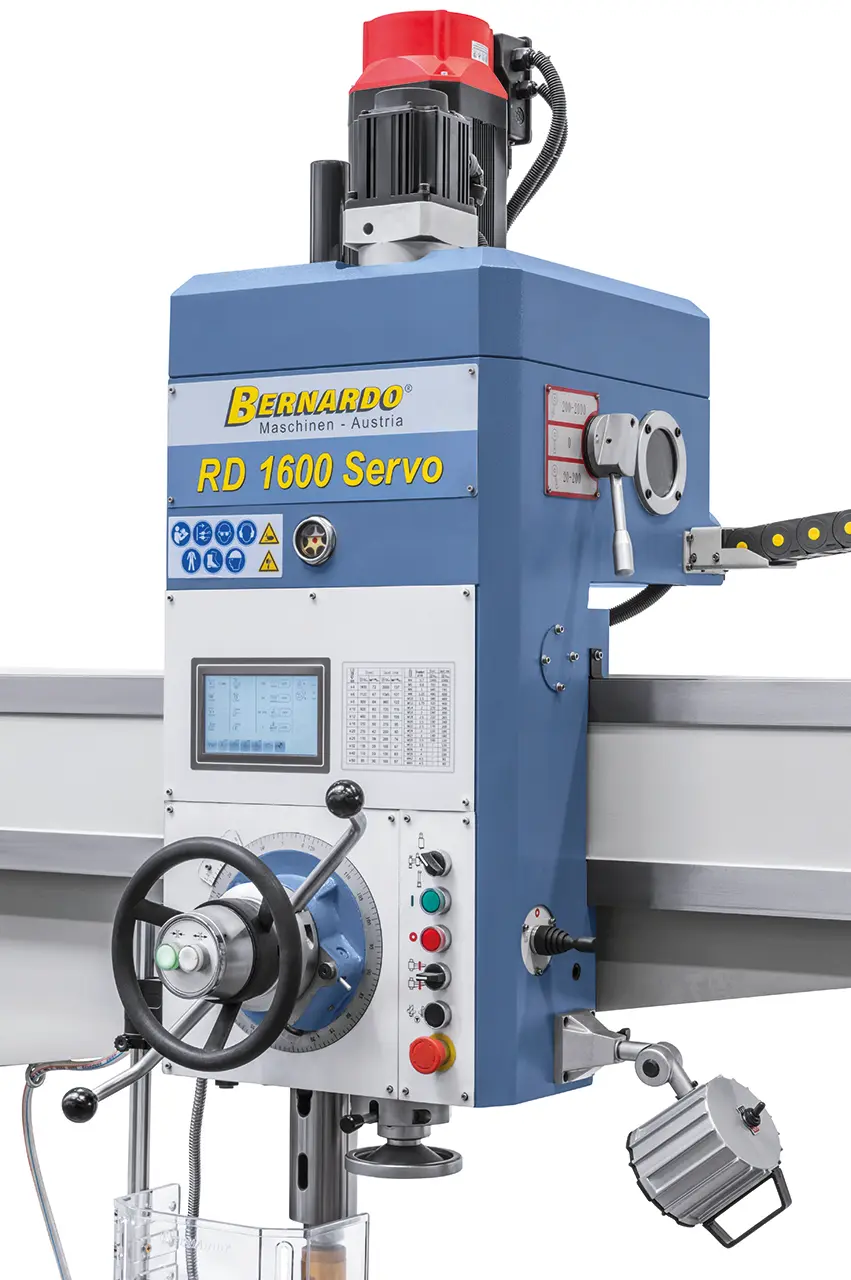

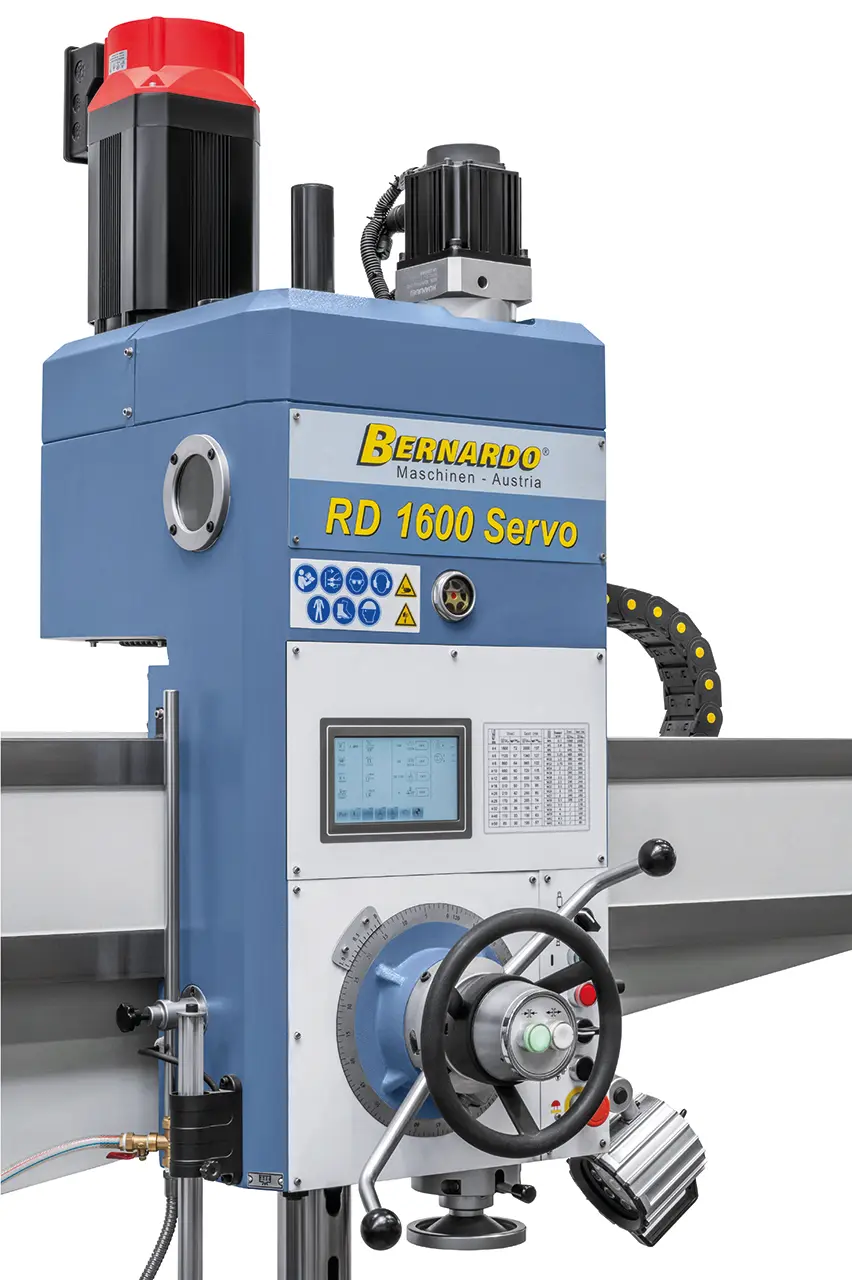

Speciální umístění sloupu zachová stálost přenášené síly po ramenu i při vzdáleném opracování. Přestavení a upevnění vrtací hlavy po ramenu ručním kolečkem na přední straně.

• Velká a broušená základna pro upínání velkých obrobků
• Silnostěnný, broušený sloup pro snadný posuv ramene
• Ideální strojní vrtačka pro vrtání, vyhlubování, vystružování a řezání závitů
• Jednoduché, motorové výškové nastavení výložního ramena
• Hydraulické upevnění ramena a vrtací hlavy
• Tvrzená a broušená ozubená kola běžící v olejové lázni
• Vodící dráhy ramene jsou kalené a broušené

Součásti dodávky radiální vrtačky Bernardo

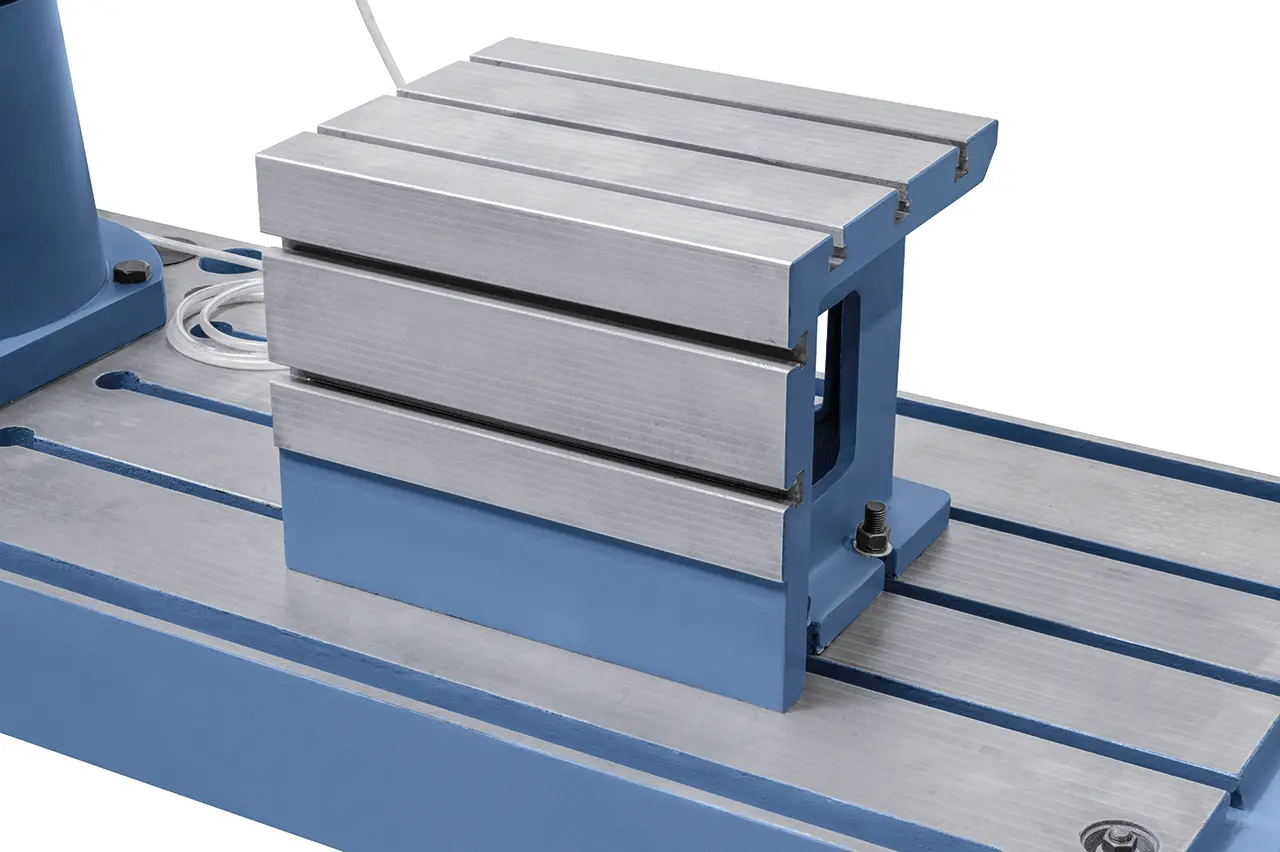

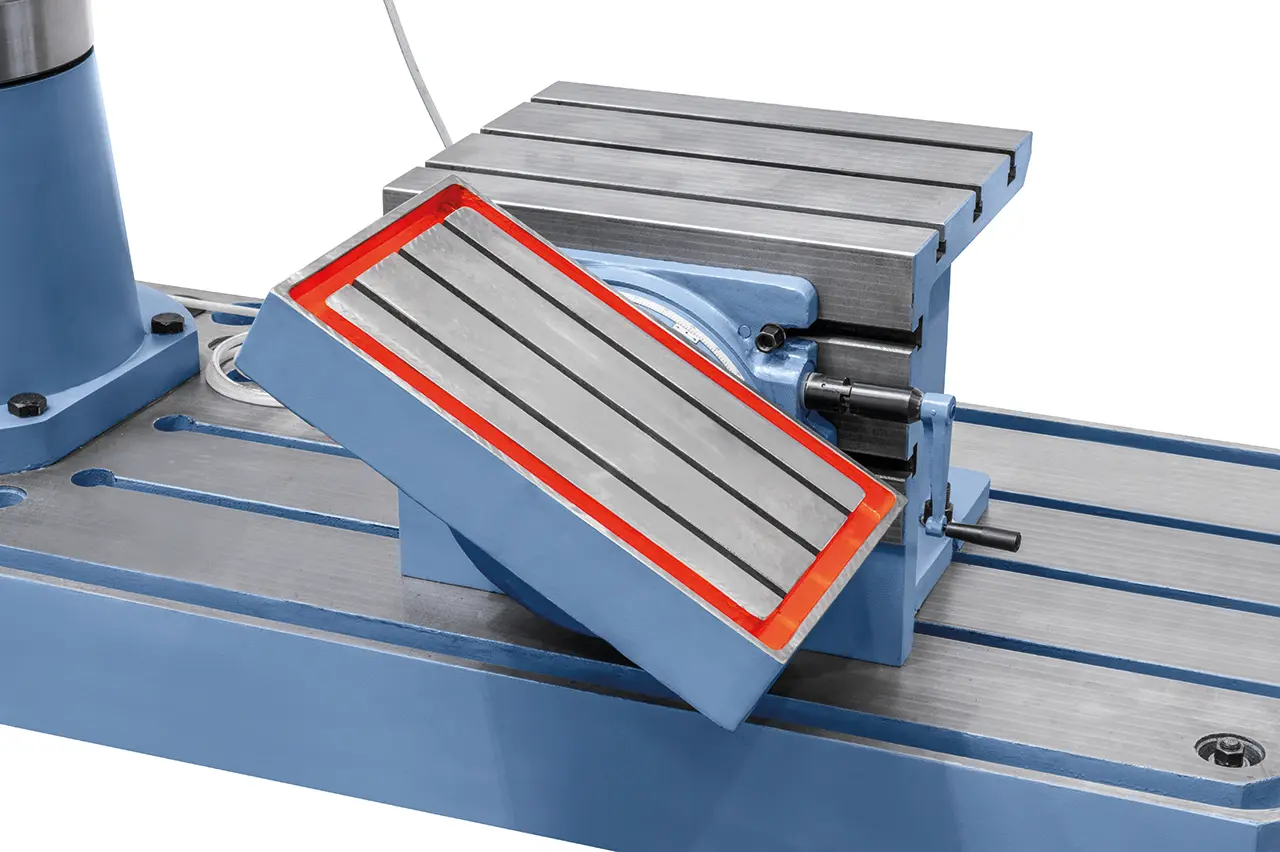

• Krychlový stůl/kostka
• Upínací trn MK 5 / B 16
• Redukce MK 5/MK 4, MK 4/MK 3, MK 3/MK 2
• LED pracovní osvětlení
• Prvotní olejová náplň Shell Tellus 46

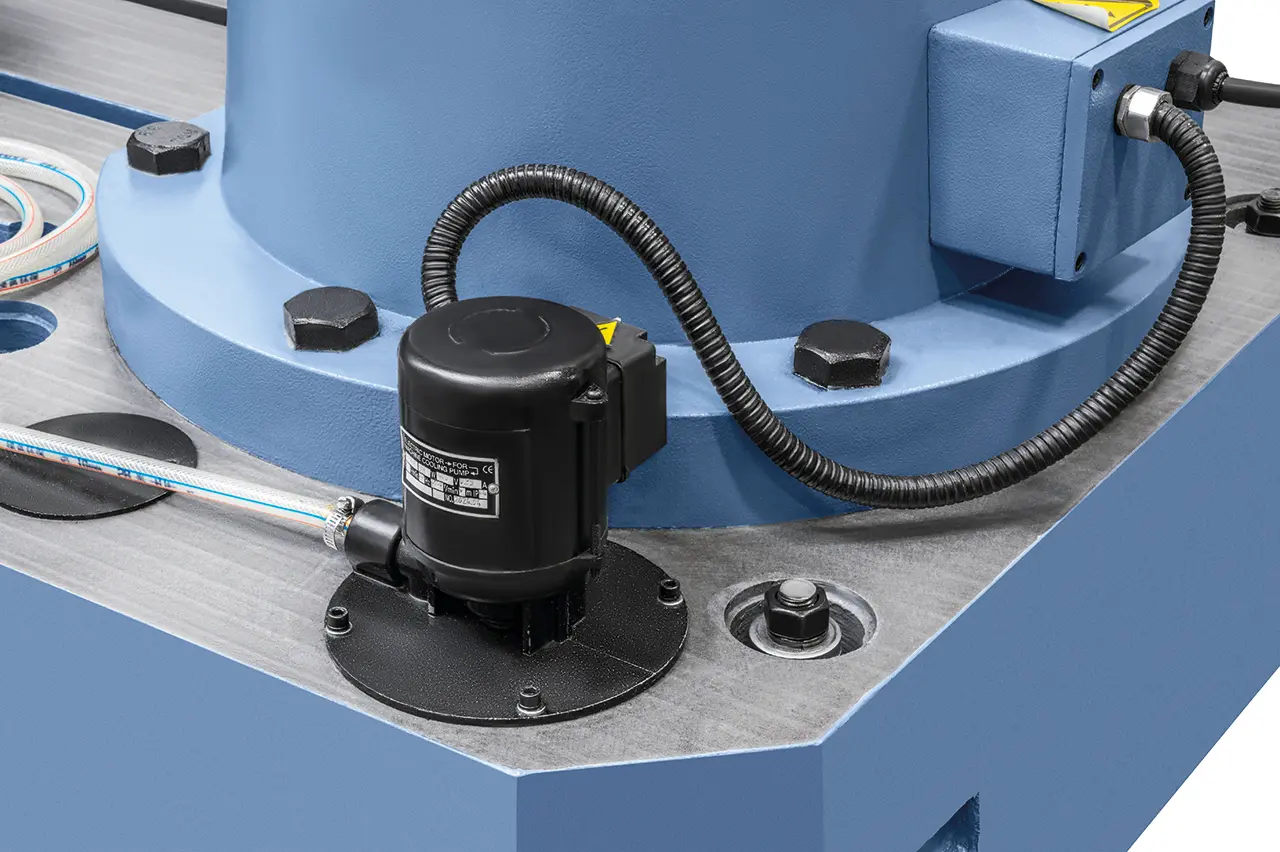

• Chladicí systém

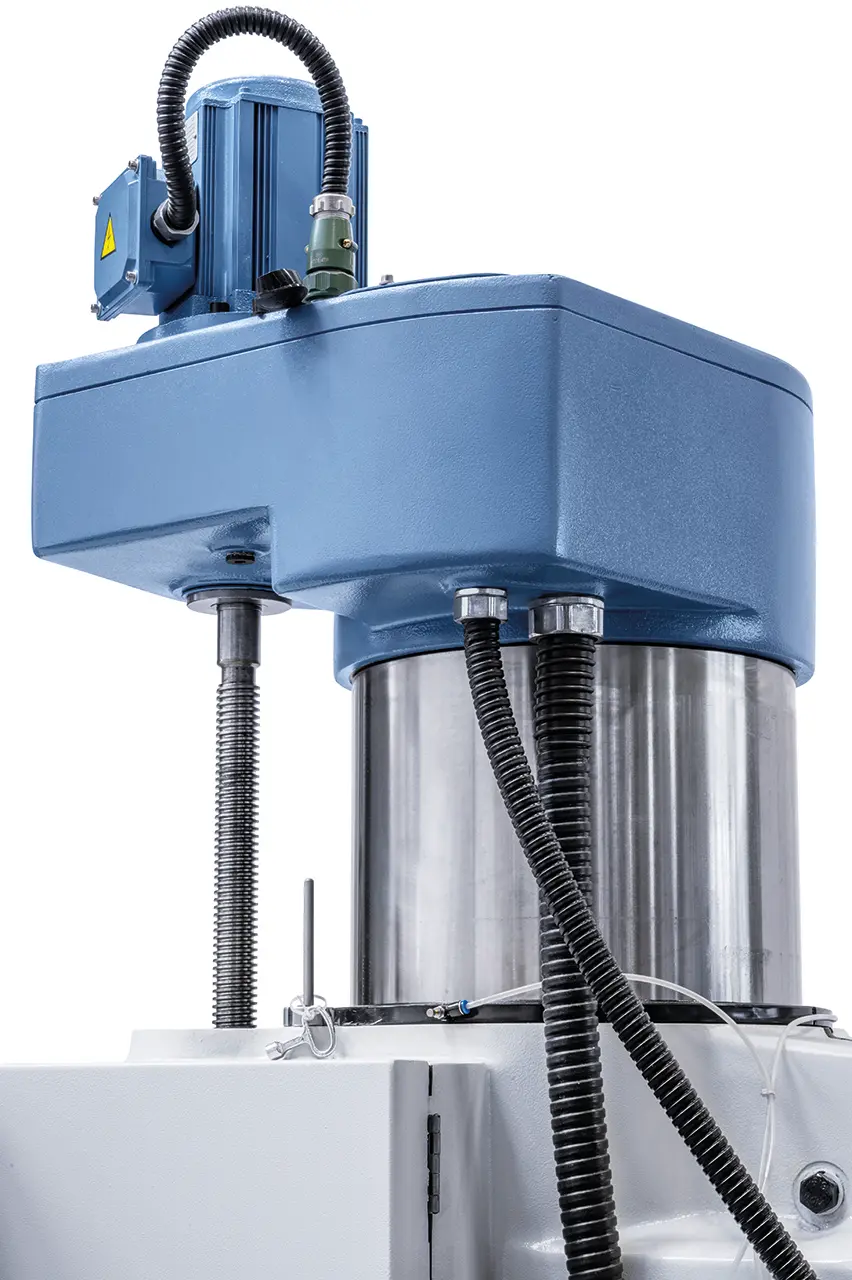

• Motor zdvihu

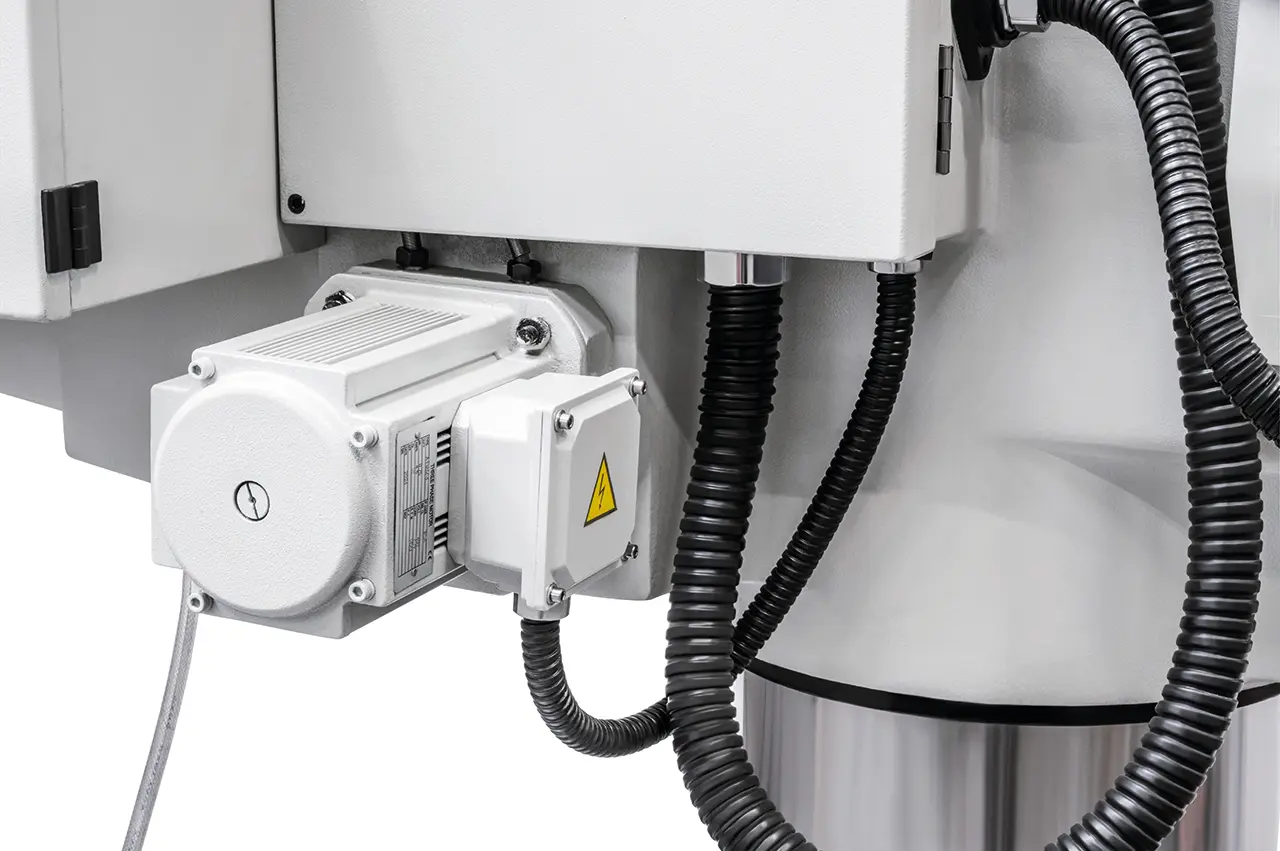

• Hydromotor

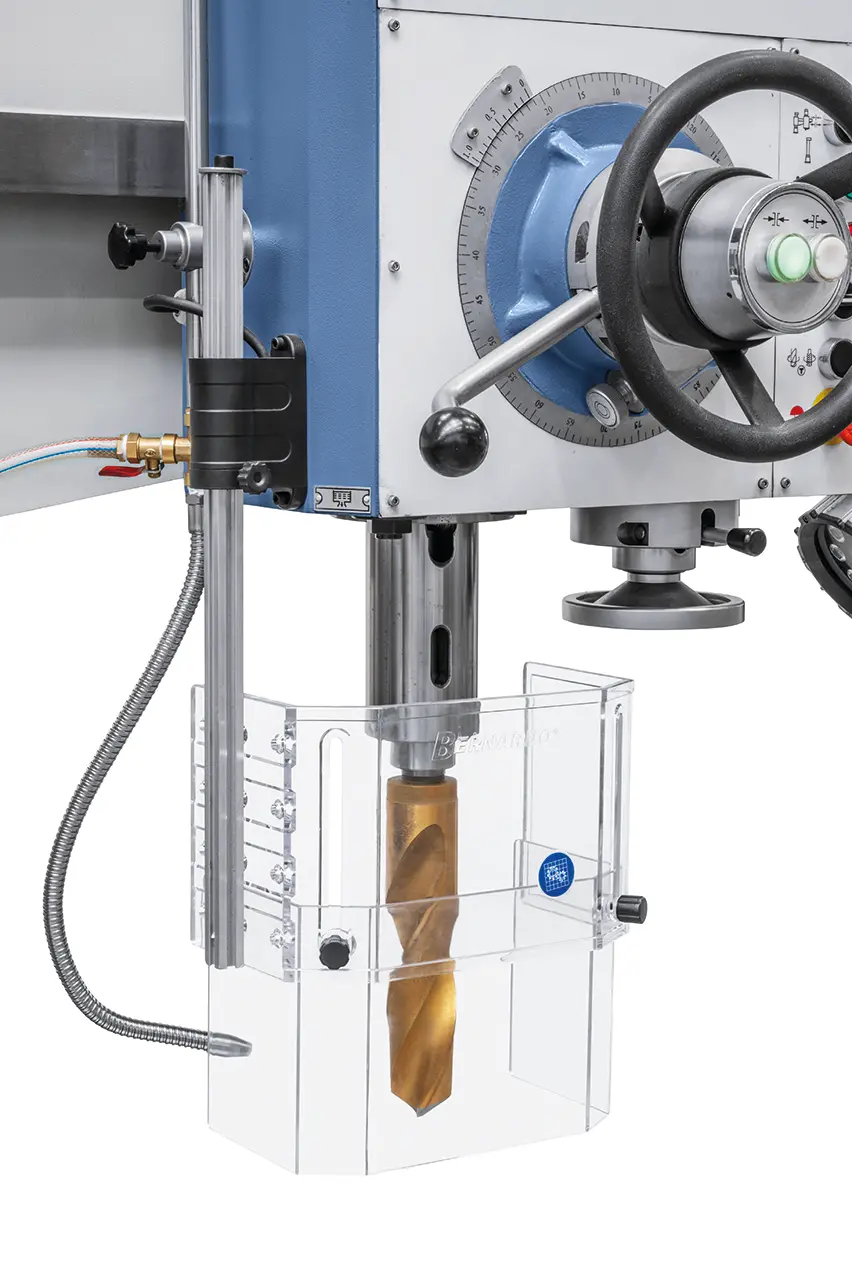

• Výškově stavitelný ochranný kryt
• Servisní nářadí

• Průměr vrtáku [mm]: 50
• Řezání závitů max. : M45
• Vyložení min. / max. [mm]: 350 ÷ 1 600
• Vertikální posuv ramena [mm]: 580

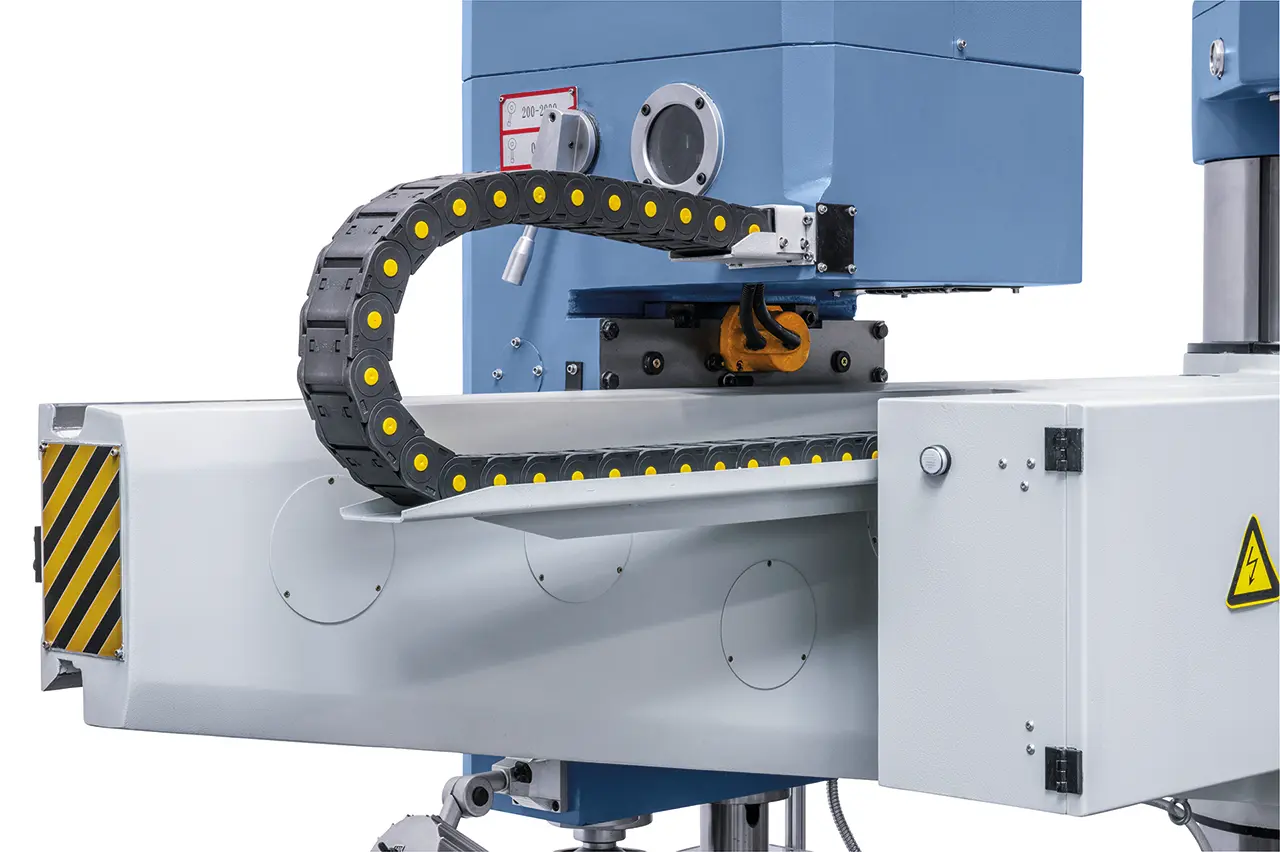

• Přesouvání vrtací hlavy (horizontálně) [mm]: 1250

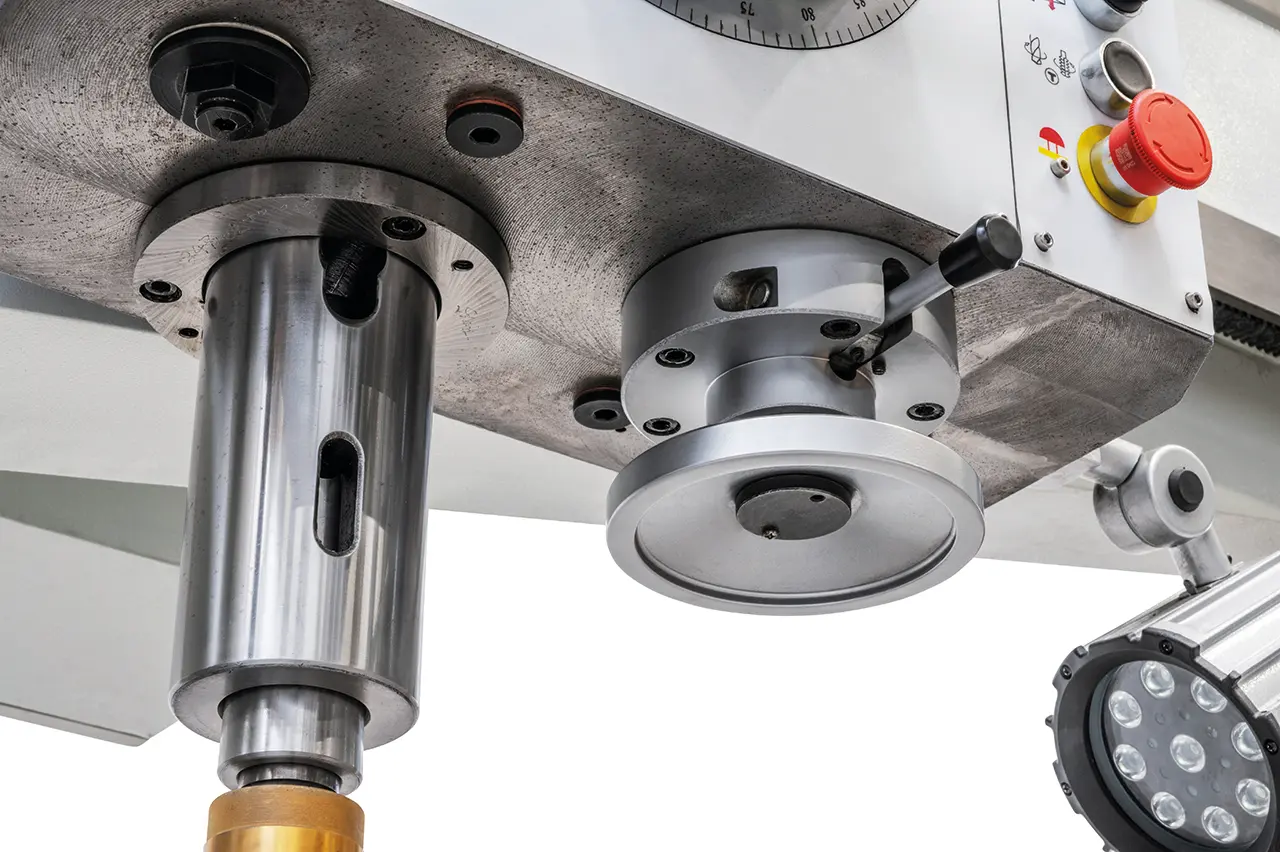

• Zdvih pinoly [mm]: 320
• Upínání (provedení) vřetena: MK 5
• Otáčky vřetena (plynule) [U.min^-1]: 20 ÷ 200/200 ÷ 2 000
• Rozsahy posuvů [mm.min^-1]: 0 ÷ 795
• Vzdálenost vřeteno - krychlový stůl [mm]: 155 ÷ 1 230
• Vzdálenost vřeteno - základna [mm]: 655 ÷ 1 230
• Pracovní plocha základny [mm]: 1 750 x 980
• Krychlový stůl (d x š x v) [mm]: 635 x 500 x 500

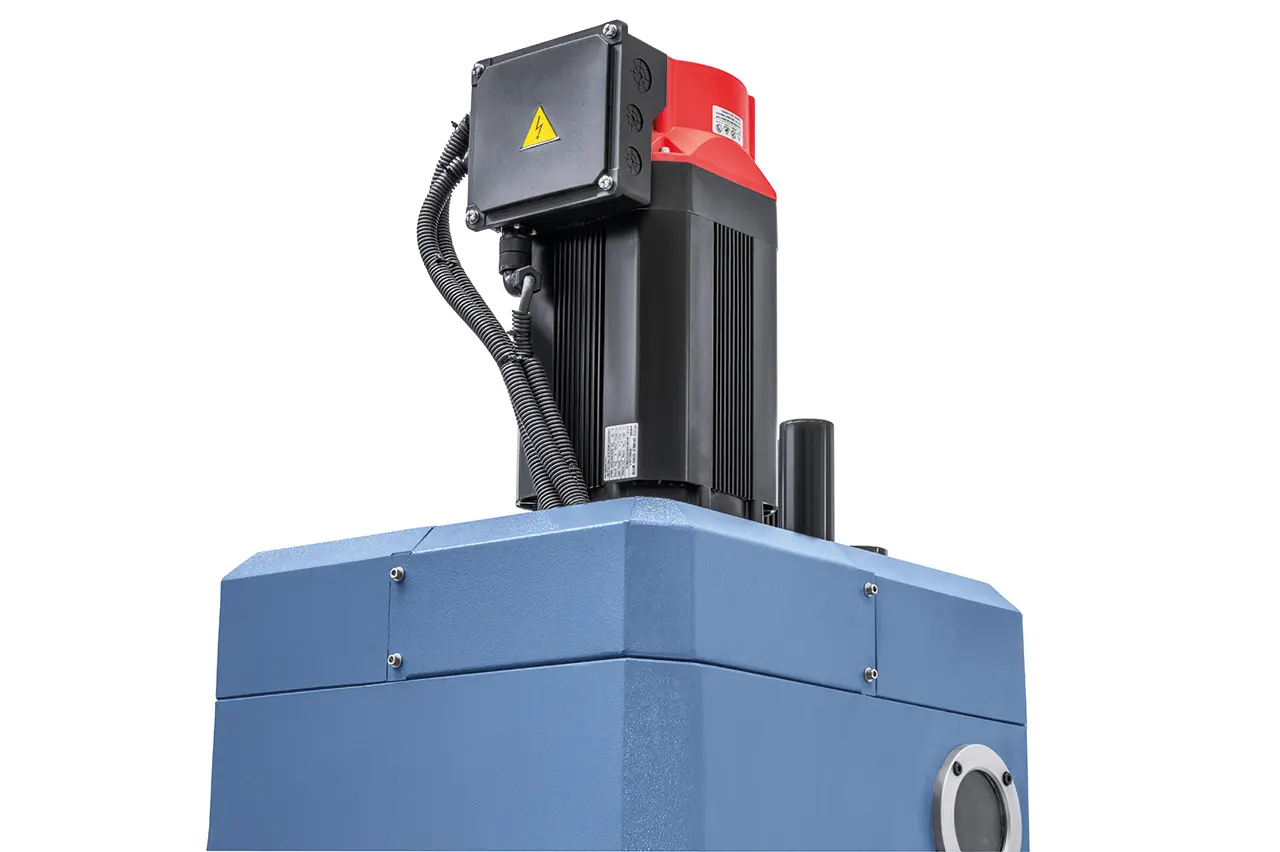

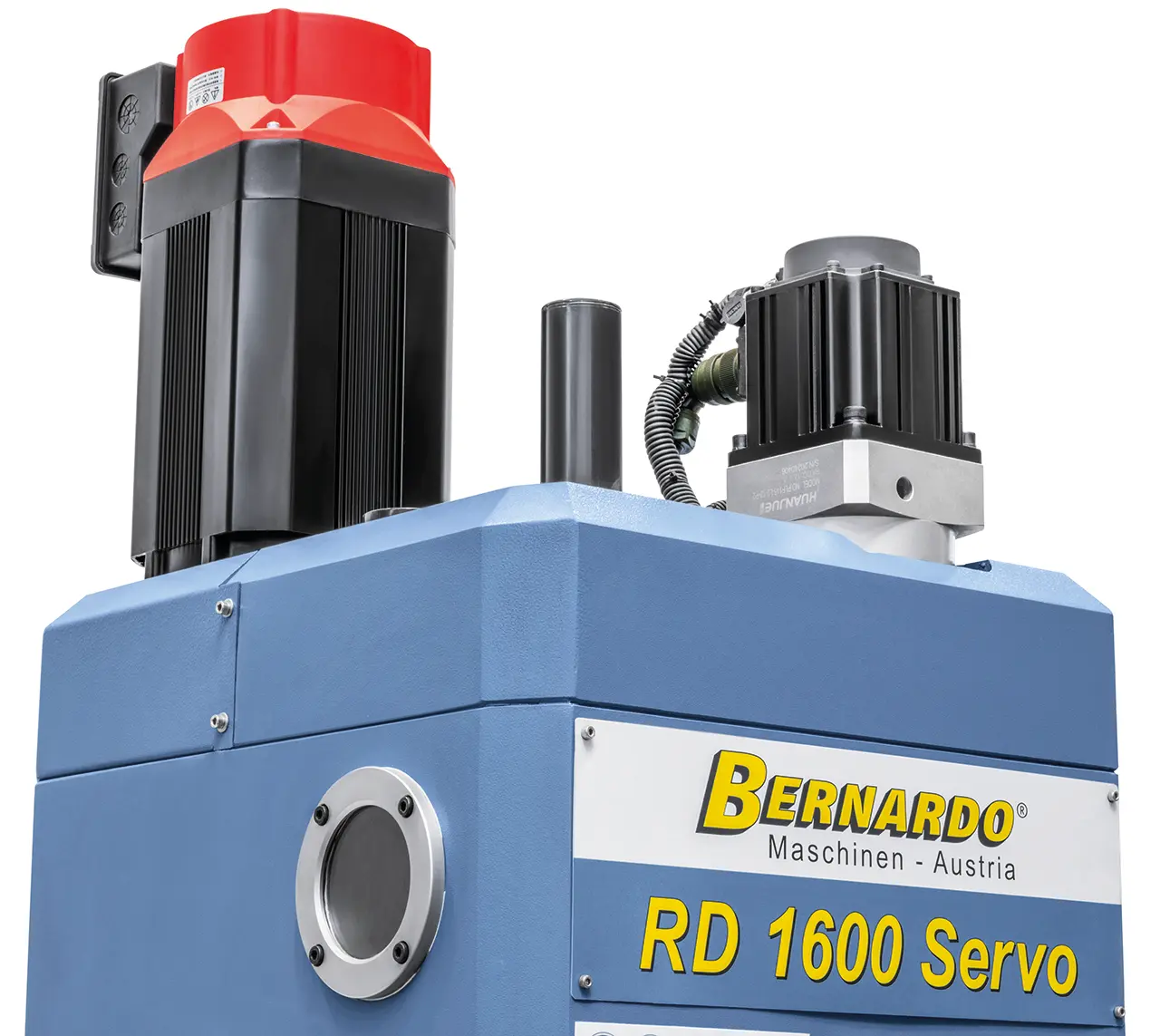

• Výkon motoru [W]: 3 700
• Rozměry stroje (d x š x v) [mm]: 2 550 x 1 100 x 2 600
• Hmotnost [kg]: 3 225
