Konzolová frézka TOS F2V-R s digitálnym odmeriavaním 3 os (TOSF2VR)

• Celkový príkon [W]: 12 000
• Výkon motora [W]: 3 000
• napájacie napätie [V]/[Hz]: 400/50
• Otáčky (plynulo) [U.min^-1]: 60 ÷ 4 000
• Kužeľ vretena: ISO 40
• Vzdialenosť vretena od stola [mm]: -
• Vzdialenosť osi vretena od stojana - vyloženie [mm]: 373
• Náklon otočnej hlavy [°]: ± 90
• Zdvih pinoly vretena [mm]: 125
• Strojné výsuv pinoly [mm.ot^-1]: ( 3) 0,035/0,071/0,140
• Veľkosť "T" drážky (5x) [mm]: 14
• Rozmery stola [mm]: 1 300 x 300
• Maximálne zaťaženie stola [kg]: 200
• Posuv stola - priečny Y (ručné/strojové) [mm]: 376/355
• Posuv stola - pozdĺžny X (ručné/strojové) [mm]: 840/820
• Posuv stola - zvislý Z (ručné/strojové) [mm]: 420/400
• Strojový posuv
  Jednostupňový:
  • Priečny Y (plynule) [mm .min^-1]: 28 ÷ 630
  • Pozdĺžny X (plynule) [mm.min^-1]: 28 ÷ 630
  • Vertikálny Z (plynule) [mm.min^-1]: 8,5 ÷ 196
  Dvojstupňový I./II .:
  • Priečny Y [mm.min^-1]: 10 ÷ 200/200 ÷ 1 000
  • Pozdĺžny X [mm.min^-1]: 10 ÷ 200/200 ÷ 1 000
  • Vertikálny Z [mm.min^-1]: 3 ÷ 60/60 ÷ 300
• Rýchloposuv
  Jednostupňový:
  • Priečny Y [mm.min^-1]: 1 500
  • Pozdĺžny X [mm.min^-1]: 1 500
  • Vertikálny Z [mm.min^-1]: 450
  Dvojstupňový I./II .:
  • Priečny Y [mm.min^-1]: 400/2 000
  • pozdĺžny X [mm.min^-1]: 400/2 000
  • Vertikálny Z [mm.min^-1]: 120/600
• Rozmery stroja (dx š xv) [mm]: 2 660 x 1 760 x 2 270
• Hmotnosť [kg]: 1 550

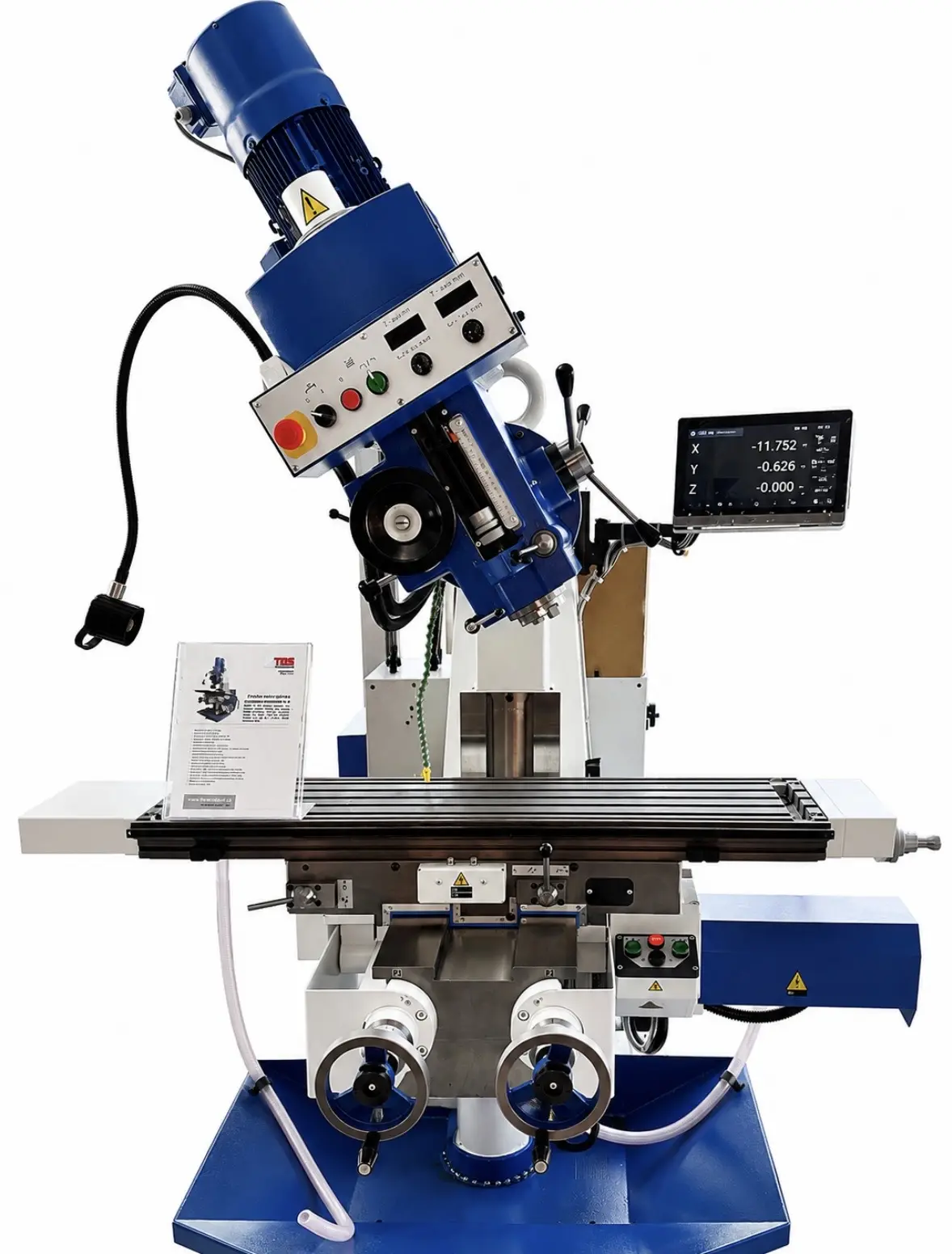

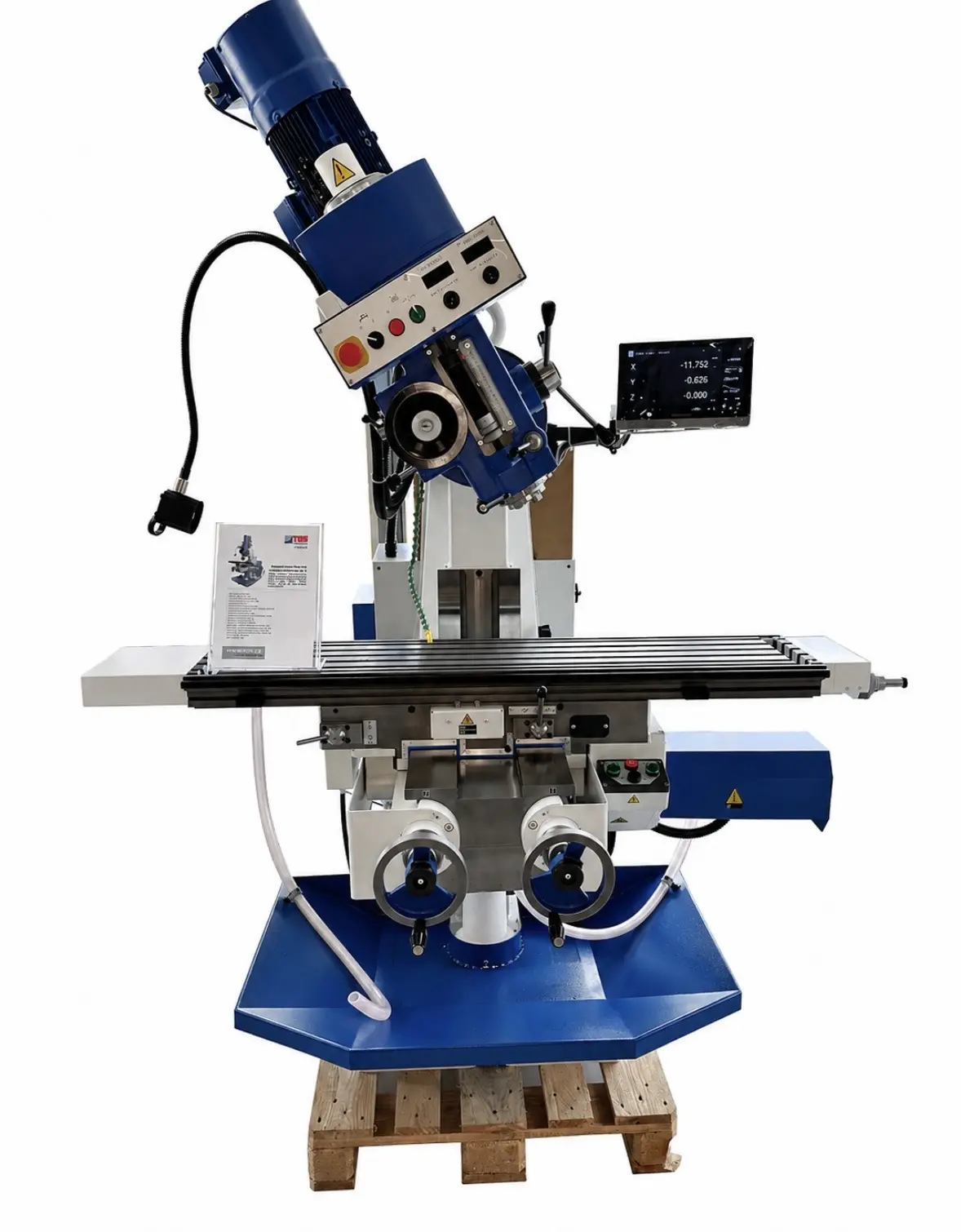

Konzolová frézka TOS F2VR

Vertikálne konzolová frézka TOS F2VR je viacúčelový stroj určený pre vykonávanie širokého rozsahufrézovacích, vŕtacích a vyvrtávacích operácií na malých a stredných obrobkoch (hmotnosť do 200 kg) vo všetkých odborochstrojárskej výroby.

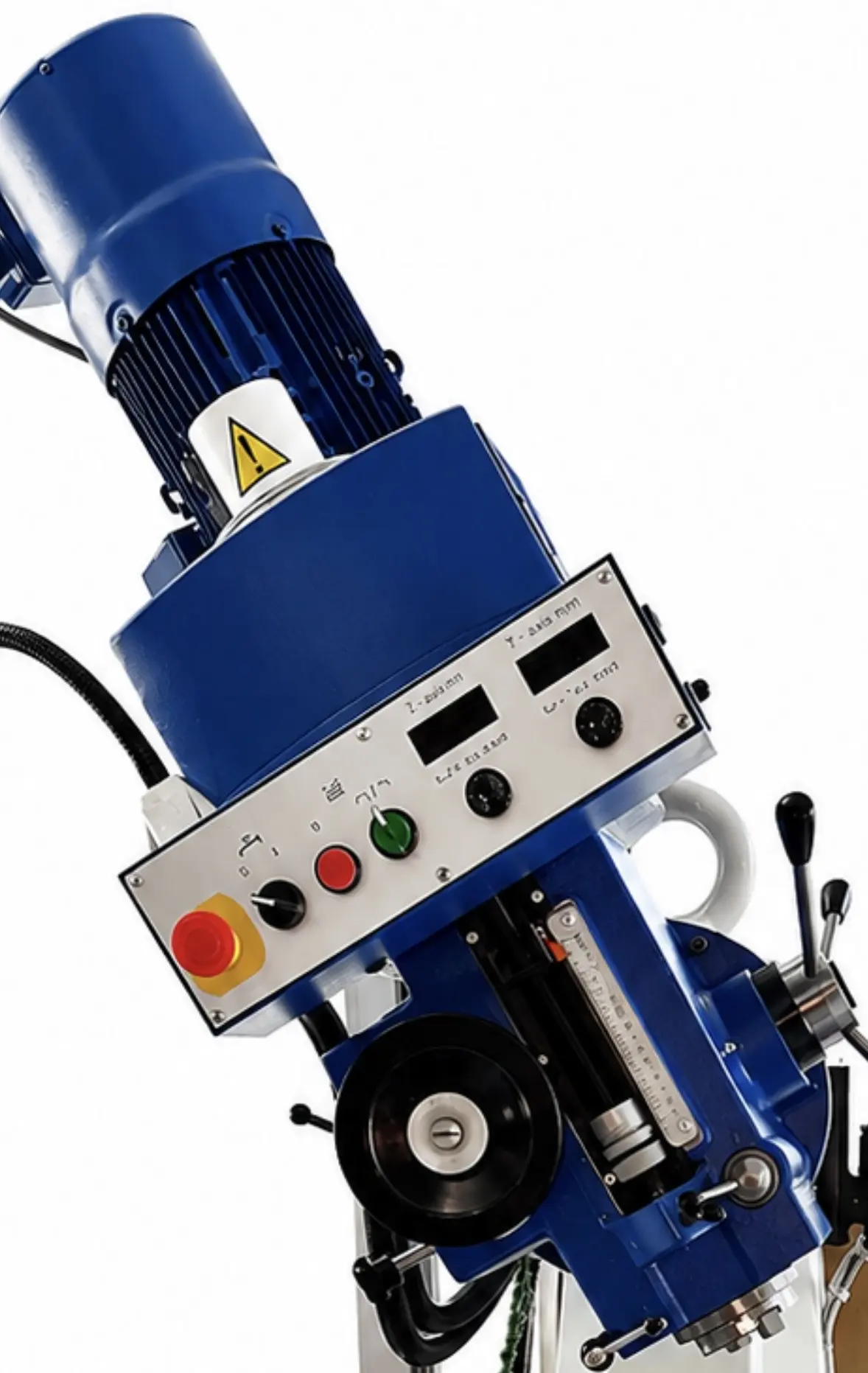

• Vreteno je uložené vo vretenovej hlave vo výsuvnej pinole, hlava jepolohovateľná v rovine kolmej k upínacej ploche stola
• Rozsah plynule regulovateľných otáčok vretena a pracovných posuvov umožňujehospodárne obrábanie najrôznejších druhov materiálov nástrojmi z rýchlorezných ocelí,spekaných karbidov iz moderných tvrdokovových materiálov
• Technologické možnosti stroja rozširuje použitie zvláštneho príslušenstva z bohatého výberu
• Vysoký krútiaci moment na vretene
• Plynulo nastaviteľné posuvy vo všetkých 3 osiach pomocou frekvenčného meniča
• Plynulo nastaviteľné otáčky vretena pomocou frekvenčného meniča
• Vreteno vo výsuvnej pinole je prispôsobovanie ůsobené k pohodlnému vŕtanie
• Veľký zdvih pinoly
• Kalené vodiace plochy
• Hrubý, jemný a strojné výsuv pinoly
• Možnosť horizontálnych prác pri natočení vretena o 90°
• Jednoduché ovládanie stroja z miesta obsluhy
• Centrálne mazanie
• Kompaktné usporiadanie stroje
• Moderný vzhľad a dokonalá povrchová úprava špeciálnymi olejivzdornými laky

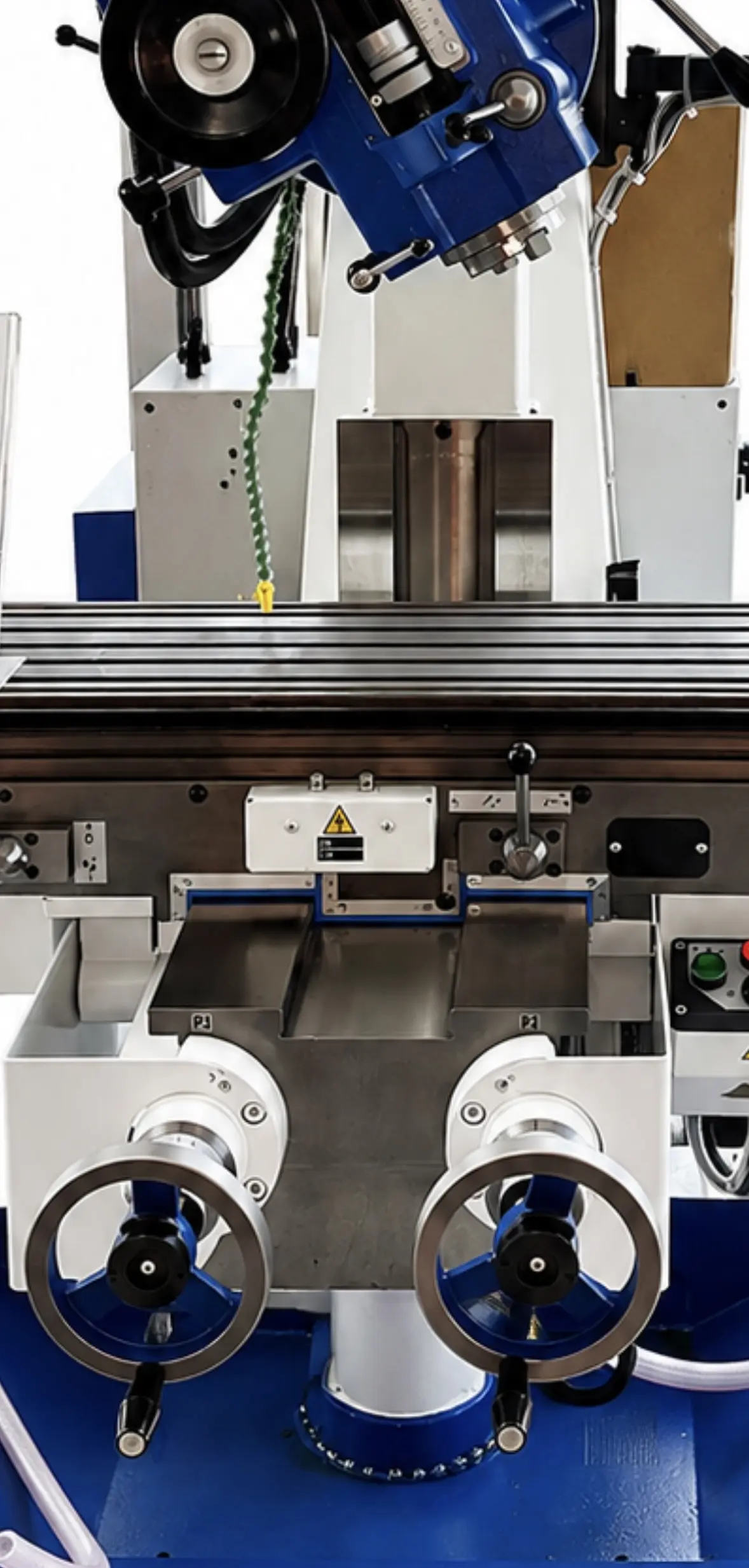

• Pozdĺžny stôl s rozmermi 300 × 1300 mm
• strojné výsuv pinoly
• Jednostupňové strojné posuvy X, Y, Z (plynule nastaviteľné posuvy)
• Ručné kolesá na osiach X a Y s odmeriavacím číselníky s delením 0,05 mm
• Ručné koleso na osi Z s odmeriavacím číselníkom s delením 0,02 mm
• Elektrovýzbroj pre napätie 400 V/50Hz
• Náter stroje - modrošedá farba odtieň RAL 5010/RAL 9002
• Osvetlenie pracovného priestoru
• Kryt pracovného priestoru
• bezpečnostný kryt
• Stroj spĺňa požiadavky pre označenie CE

So Účasť dodávky frézky TOS

• Číslicová indikácia polohy Heidenhein ND 5023
• Pružné ustavovací položky
• Transportný lyžiny
• Ochranný igelitový obal
