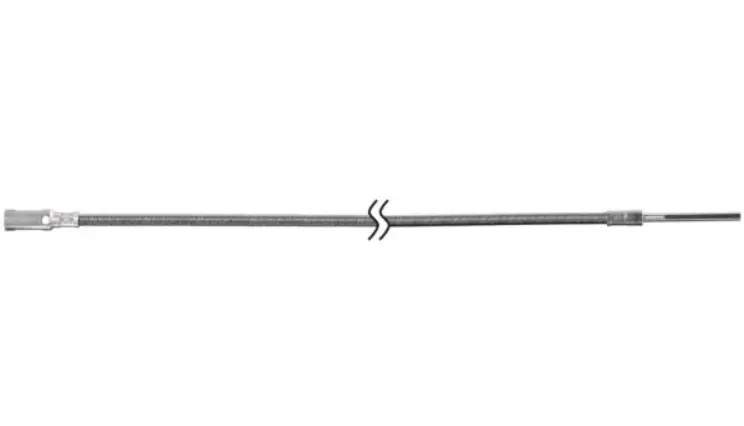

Járo pohonného ohybného hriadeľa Pferd SE 7 DIN10/G22 2M (dĺžka 2,0 m) (PF4007220428344)

• Verzia: Flexibilný systém hriadeľa 4
• Rozsah otáčok [U.min^-1]: 11 000 ÷ 25 000
• Spojka na strane pohonu priem. [mm]: M 10
• Spojka na strane násadca pr. [mm]: 5/3,85
• Bočná spojka násadca G: 22
• Priemer [mm]: 7
• Dĺžka [mm]: 2 089
• Hmotnosť [kg]: 0,6

Pružné, náhradné jadro pre ohybné hriadele Pferd SE 7 DIN10/G22 2M

• Ohybné násady sa skladajú z troch komponentov, ktoré možno rôznymi spôsobmi kombinovať:
  • pružné jadro (SE)
  • pružné puzdro (SCH)
  • násadec (HA)
• Ohybné jadro sa skladá zo štyroch až desiatich vrstiev drôtu v súlade s DIN 2076
• Je špeciálne navrhnuté pre vysokorýchlostné otáčanie v smere hodinových ručičiek
• Spojka je bezpečne nalisovaná k jadru
• Po cca 100 prevádzkových hodinách je nutné jadro ohybného hriadeľa znovu namazať
• Pružné puzdro sa skladá z gumy odolnej proti oleju. Vnútro je plochá oceľová špirála a vonkajšia strana je z pevnej gumy
• Pripojovacie spojky sú pevne nalisované a zapuzdrené v gumovom plášti ako výstuž
• Vďaka nízkym emisiám hluku je možná nepretržitá prevádzka s malou únavou
• Výmenné klieštiny umožňujú montáž širokej škály nástrojov
• Posuvná spojka umožňuje rýchlu výmenu násadca
• Odporúčania na použitie:
  • Je nevyhnutné, aby rýchlosť otáčania a výstupný výkon neklesli pod alebo neprekročili špecifikované rozsahy
  • Nie je možné opravovať jadrá a ohybné puzdrá
  • Odporúčame výmenu za predmontované nové diely
  • Pri použití ohybných hriadeľov dbajte na to, aby hriadele neboli ohnuté nad stanovený polomer zakrivenia
  • Pre každý ohybný hriadeľ je uvedený najmenší možný polomer zakrivenia
• Poznámky k objednávke:
  • Špeciálne dĺžky na vyžiadanie
  • Žily a hadice s obojstrannou posuvnou spojkou na vyžiadanie
