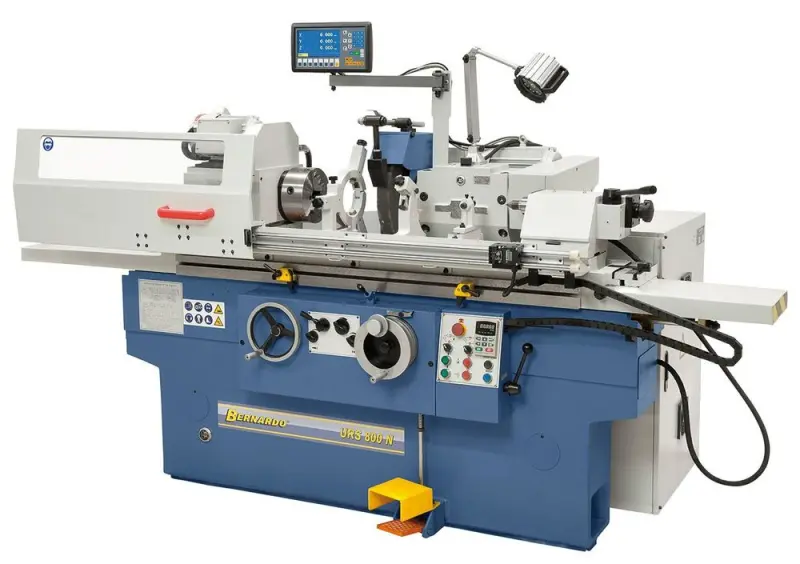

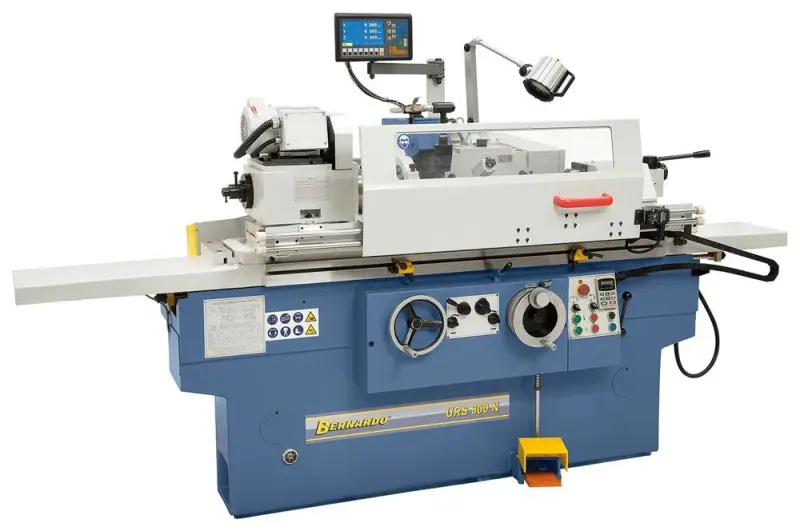

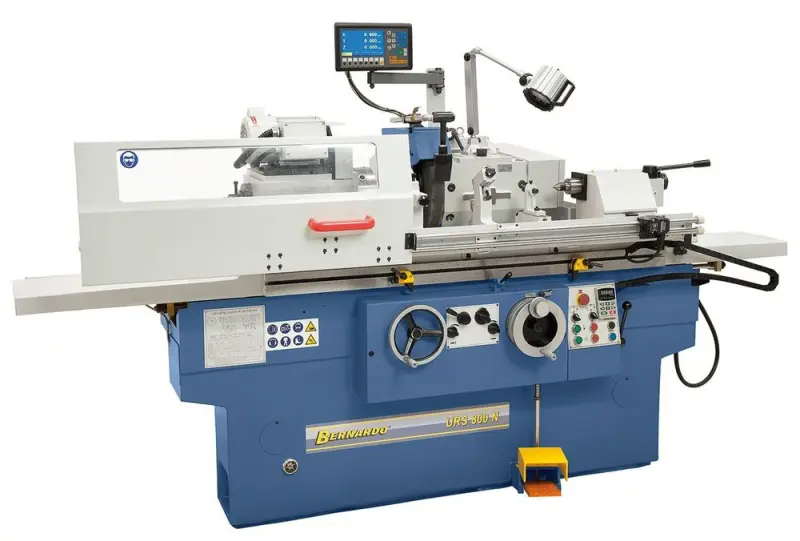

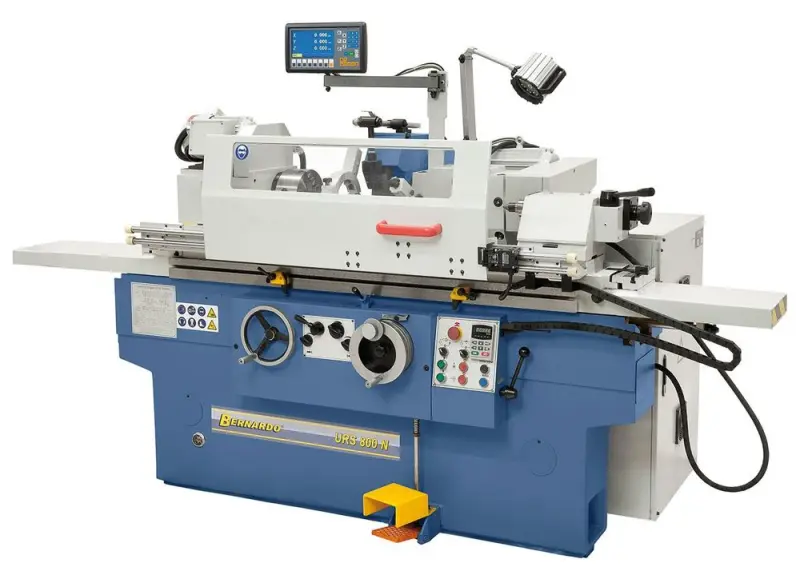

Univerzálna hrotová brúska Bernardo URS 800 N. Digit. meranie (BER051371)

• Max. brúsená dĺžka [mm]:800
• Výška hrotov [mm]:135
• Vonkajší priemer brúsenia [mm]:8 ÷ 200
• Max. hmotnosť obrobku [kg]:60
• Vnútorný priemer brúsenia [mm]:13 ÷ 100
• Max. hĺbka brúsenia [mm]:125
• Max. rozsah naklápania stola [°]:+3/-7
• Max. pozdĺžny pohyb stola [mm]:850
• Plynulý posuv stola [m.min^-1]:0,1 ÷ 4
• Max. rýchlosť posuvu ručným kolieskom [mm.U^-1]:6

Vreteník

• Otáčky pracovného vretena [U.min^-1]:25 ÷ 380
• Plynulá regulácia:Áno
• Kužel pracovného vretena:MK 4
• Rozsah naklápania pracovného vreteníka [°]:90

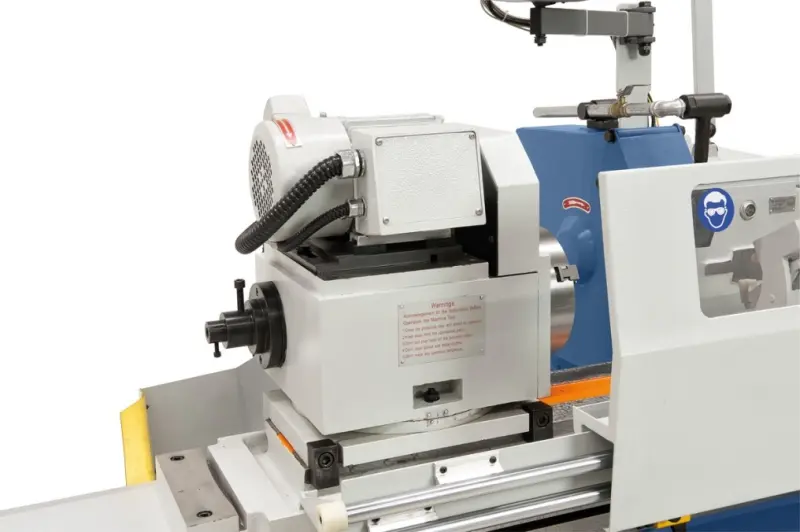

Vreteník brúsky

• Veľkosť brúsneho kotúča [mm]:400 x 50 x 203
• Otáčky vretena [U.min^-1]:1 670
• Otáčky vretena pre vnútorné brúsenie [U.min^-1]:20 000
• Rozsah naklápania brúsneho vreteníka [°]:± 30
• Dĺžka pojazdu brúsnej hlavy [mm]:200
• Delenie stupnice - nonius [mm]:0,005

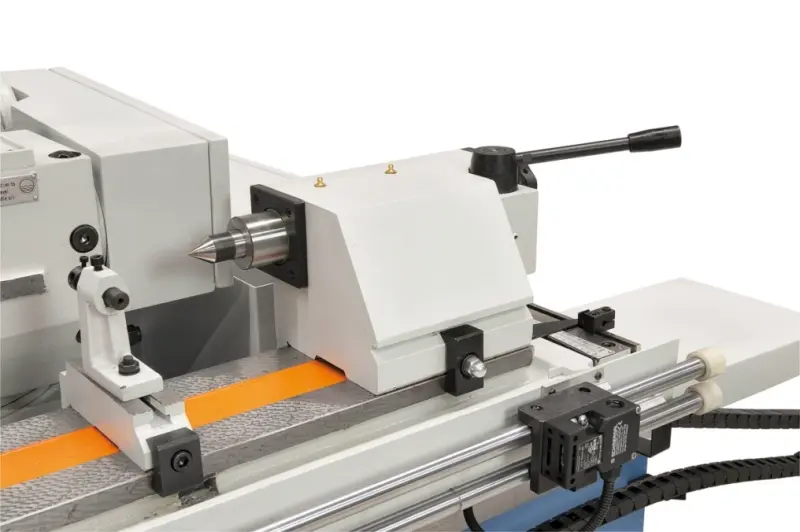

Koník

• Kužeľ koníka:MK 4
• Zdvih pinoly koníka [mm]:35

Výkony, rozmery a hmotnosti

• Príkon motora brúsneho vretena [W]:4 000
• Príkon motora pracovného vretena [W]:750
• Rozmery [mm]:2 900 x 1 450 x 1 700
• Hmotnosť [kg ]:2 570

Univerzálny hrotová brúska Bernardo URS 800 N s digitálnym odmeriavaním 2-os

Univerzálne brúsky na guľato typu URS sú vhodné pre vonkajšiea vnútorné brúsenie až do vonkajšieho priemeru 200 mm.
Konštrukcia brúsok je výhodná pri výrobe foriem a rôznych nástrojov.
Použitie tohto typu odporúčame len pre kusovú a malosériovú výrobu.

• Vysoká presnosť a kvalita povrchu je zabezpečená hydrodynamickým uloženímhlavného vretena, tj. vďaka olejovému filmu medzi ložiskom a vretenom nedochádzak žiadnemu kontaktu

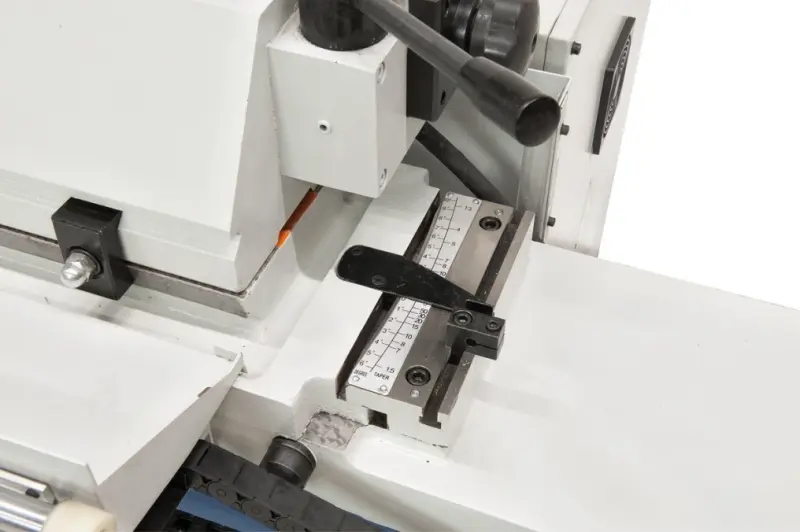

• Stôl možno, pri brúsení kužeľov, natočiť do požadovanej polohy podľaintegrovaného merítka so stupnicou na stroji
• Presne brúsené a ručne Zaškrabávanie vedenia v osiach X a Y
• vedenie stola a brúsneho vretena je vykonané v profile "v" a plochom vedenie
• Presná hlava vretena a posuvný vreteník sú konštrukčne uspôsobenék dosiahnutiu čo najvyššej presnosti pri operáciách pozdĺžneho brúsení
• Silné rebrovanie a voľba tvaru steny základového stojana brúskyzaisťujú stabilitu voči výkyvom teplôt, vibrácií a chvenia
• Olejový film v ložiskách vretena znižuje vibrácie pri zachovanínajvyššej presnosti a kvality povrchu
• Pohyb stola v pozdĺžnom smere je vykonávaný ručne okolo aleboautomaticky hydraulickým posuvom
• Plynulo nastaviteľná rýchlosť posuvu s voliteľným časom oneskorenia na koncikaždej operácie
• Vreteník brúsky možno vrátiť do pôvodnej polohy hydraulicky alebo ručným okolo
• Brúsne vreteno je obojstranne uložené vo trojsegmentových nastaviteľnýchklzných ložiskách
• Vreteník možno pre vnútorné brúsenie natáčať o 180°
• v sériovej výbave je digitálny odmeriavanie polohy vo 2 osiach

Súčasti dodávky hrotové brúsky Bernardo

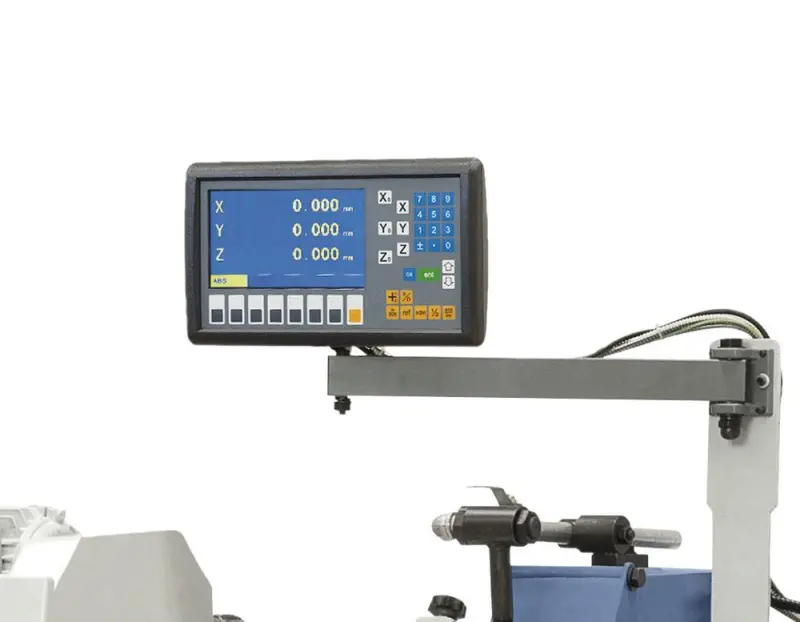

• Digitálne odmeriavanie ES-12 H s LCD displejom pre odmeriavanie a zobrazovanie pozícií vo 2 osiach
• Brúsny kotúč
• Príruba brúsneho kotúča

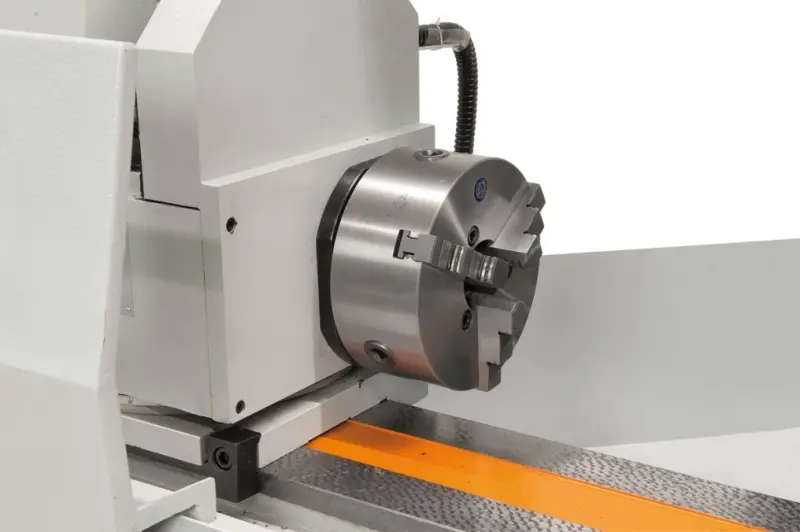

• 3-čeľusťové skľučovadlo priemer 200 mm
• Frekvenčný menič otáčok
• Pevná luneta
• Pohyblivá luneta
• Zariadenie pre vnútorné brúsenie
• LED pracovné svetlo
• Vyvažovacie stojan
• Vyvažovacie tŕň
• 2 strediaci hrotmi
• Chladiaci systém
• Ochranný kryt proti ostreku kvapaliny
• Orovnávacie brúsnych kotúčov
• Unášač obrobku
• Obslužné a servisné náradie
