Hydraulický strojný zverák Röhm RB-K 1 (92 mm) Orange Line (ROHM179075)

• Šírka čeľustí [mm]: 92
• Upínací dĺžka [mm]: 0 ÷ 100
• Výška čeľustí [mm]: 31,6

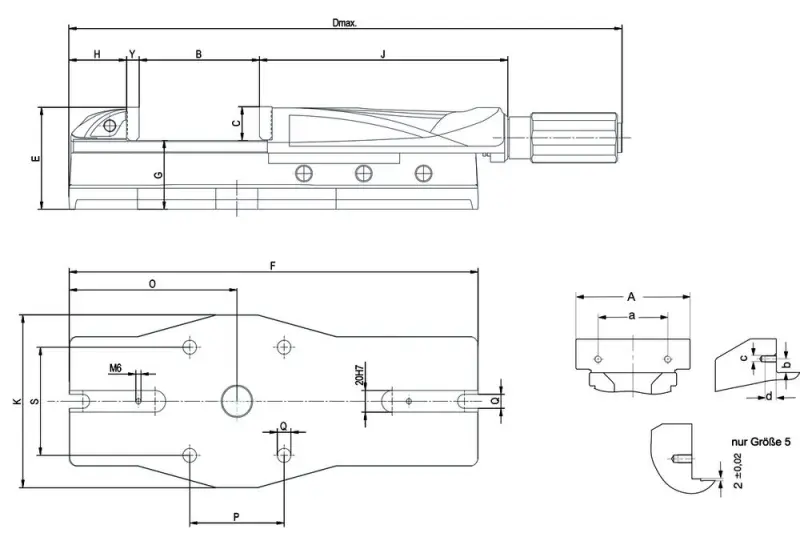

• Celková dĺžka (D_max) [mm]: 490
• Dĺžka zveráka (F) [mm]: 310
• Šírka zveráka (K) [mm ]: 160
• Výška zveráka (E) [mm]: 91
• Dĺžka prednej časti (O) [mm]: 115
• Upínacie otvory pre T-drážku (Q) [mm]: 13
• Upínacie otvory pre montážne skrutky ( Q) [mm]: 13
• Rozstup upínacích otvorov pre skrutky (P) [mm]: 90
• Upínací tlak [kN]: 25
• Hmotnosť [kg]: 15,5

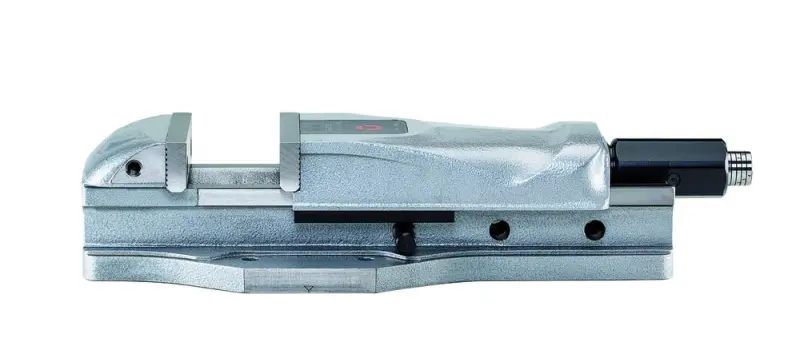

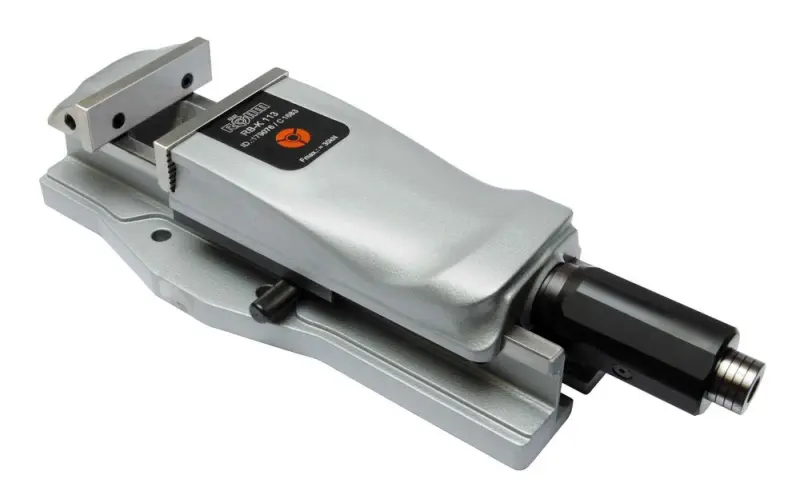

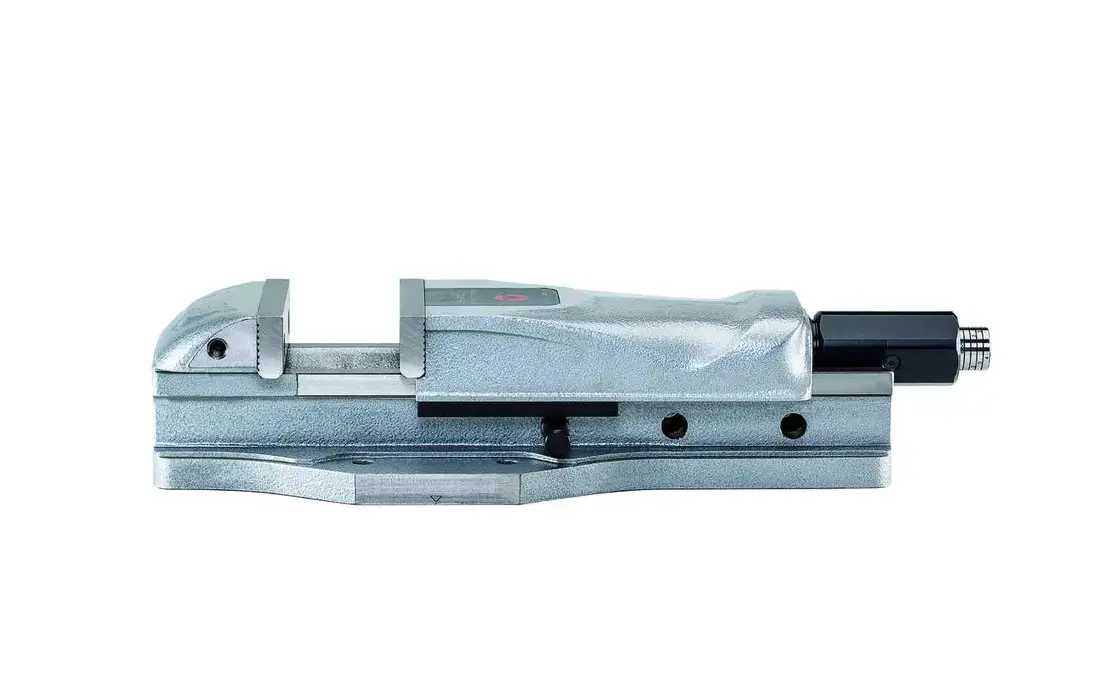

Hydraulický strojný zverák Röhm RB-K 1 (92 mm) Orange Line

Kvalitné strojný zverák vybavený ručným hydraulickým posilňovačom. Umožnuje bezpečné upínanie pri minimálnej námahe obsluhy.
Tieto zveráky sú vhodné pre univerzálne použitie pre frézovacie, vŕtacie a obrábacie centrá.

• Masívne zveráky s kompaktným dizajnom a maximálnou presnosťou upínanie s jednoduchou obsluhou
• Upínací systém: ručne ovládaný mechanicko-hydraulický
• Upínacie silu je možno prednastaviť
• Pre upnutie na deformácie citlivých obrobkov, možno posilňovacie funkciu vypnúť
• Zvlášť vhodné pre použitie na obrábacích centrách
• Pohon vretena a mechanicko-hydraulický prevod sily sú zapuzdrené - ochrana proti trieskam
• Základňa zveráku je opatrená drážkami pre zabezpečenie presné fixácie na pracovný stôl stroja
• Možno používať aj na otočnej základni s uhlovou stupnicou
• Vysoká presnosť upínanie vďaka presnému vedeniu čeľustí
• Rýchla zmena dĺžky upínania vďaka čepovému systému s viacerými pozíciami
• Optimalizovaný odtok chladiacej kvapaliny a triesok
• Vysoká odolnosť proti opotrebeniu vďaka kalenému vedenie čeľustí
• Upínacia plocha pre upínanie úpinkami (krapnami)
• Rozsiahly program čeľustí pre zverák
