CNC Obrábacie centrum Bernardo VMC 940 - Siemens Sinumerik 808D Advanced (BER021345XL)

• Príkon motora [W]:5 500
• Riadiaci systém:Siemens Sinumerik
• Rozmery stroja (Š x V x H) [mm]:2 050 x 2 300 x 2 600
• Hmotnosť cca [mm]:3 300

Pracovná plocha:

• Rozmery pracovného stola [mm]:920 x 400

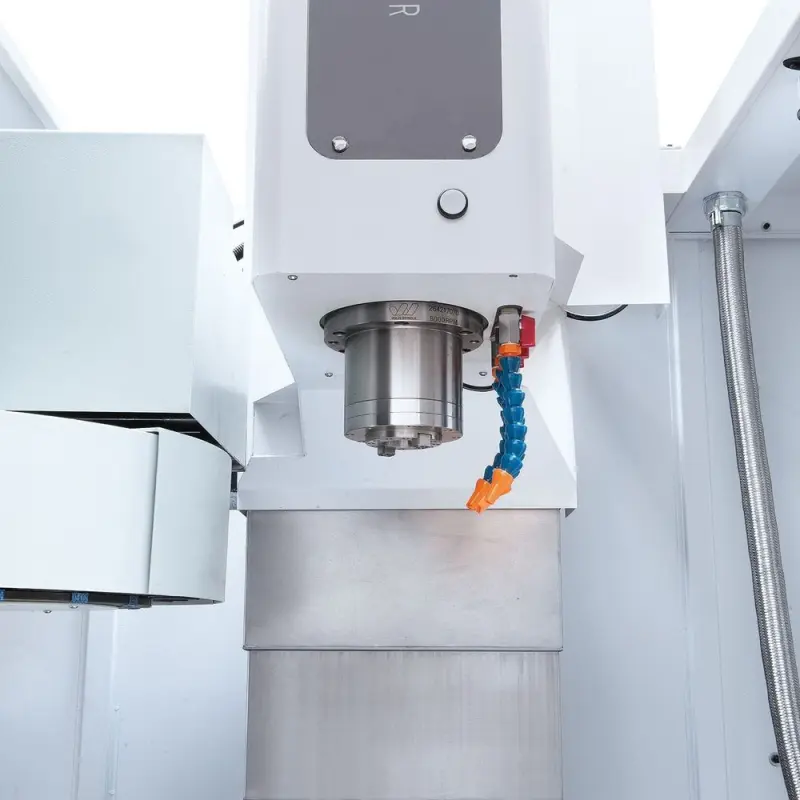

• Upínanie (prevedenie) vretena:BT 40
• Rýchlosť otáčok vretena (plynule) [U.min^-1]:40 ÷ 8 000
• Pojazd osi - X [mm]:700
• Pojazd osi - Y [mm]:400
• Pojazd osi - Z [mm]:500
• Vzdialenosť vreteno - povrch stola [mm]:90 ÷ 590
• Vyloženie [mm]:440
• Nosnosť stola [kg]:400
• Veľkos t T-drážok (šírka/vzdialenosť) [mm]:14/120
• Počet T-drážok:3



Posuvy:

• Pracovné posuv - os X, Y, Z [mm.min^-1]:2,5 ÷ 6 000
• Rýchloposuv - os X a Y [mm.min^-1]:30 000
• Rýchloposuv - os Z [mm .min^-1]:24 000



presnosť:

• Polohovacie presnosť [mm]:± 0,005
• Opakovacia presnosť [mm]:± 0,003



Nosič nástrojov:

• Počet nástrojov [ks]:16
• Veľkosť nástroje Ø x L [mm]:max. 150 x 350
• Hmotnosť nástroje [kg]:max. 8
• Doba zmeny nástroja (nástroj/nástroj) [sec]:7

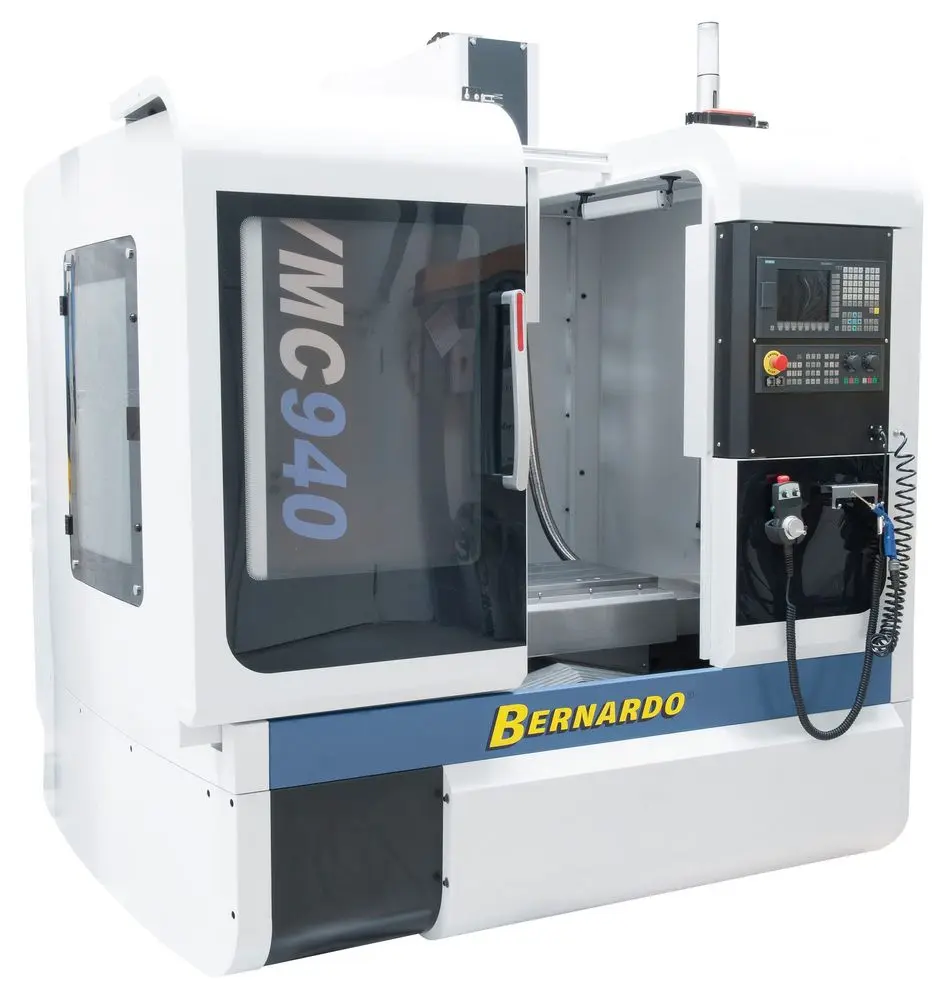

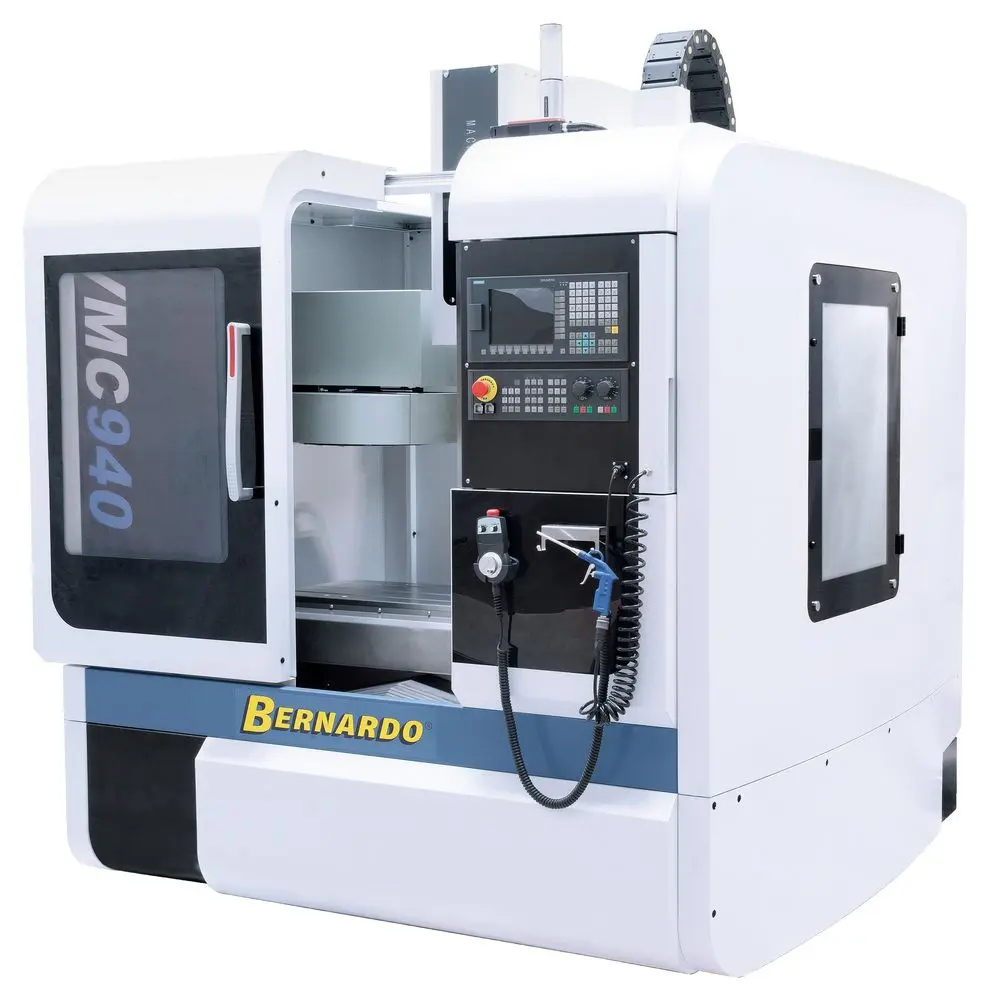

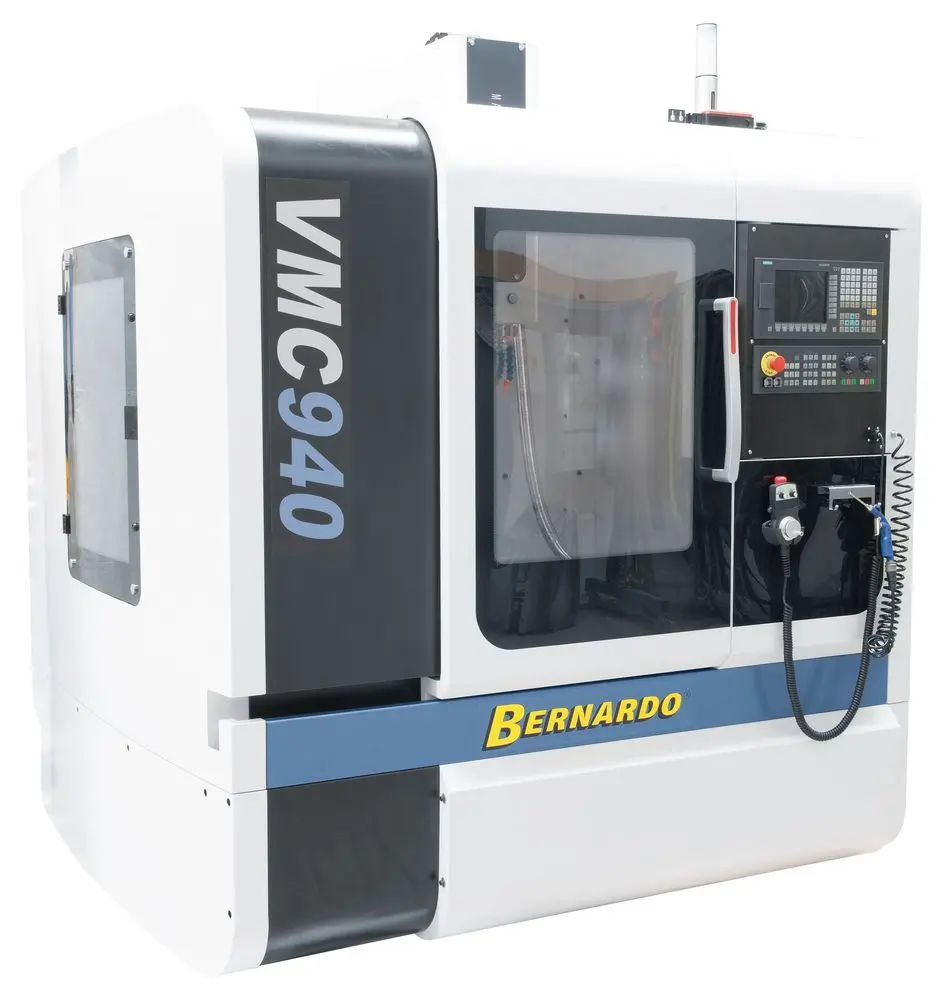

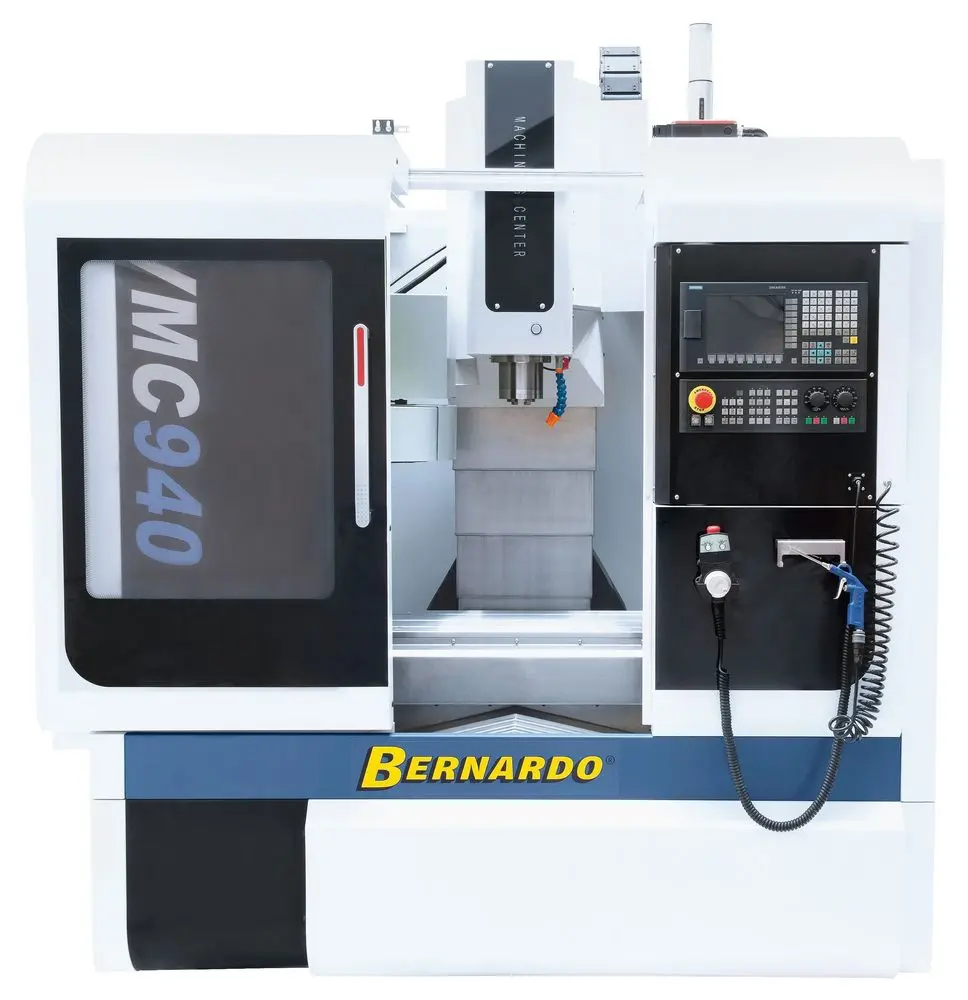

CNC obrábacie centrum VMC 940 - Siemens Sinumerik 808D Advanced

CNC vertikálne obrábacie centrum Bernardo VMC 940 s riadením (voliteľne)Siemens Sinumerik 808D Advanced alebo 828D, je vybavené 16polohovým otočným nožovým držiakom.
vďaka kompaktnej konštrukcii, veľkosti stola 920 x 400 mm a veľkým dráham pojazduje tento model ideálny pre obrábanie malých a stredne veľkých sérií vo výrobe,ale používa sa tiež úspešne na výrobu jednotlivých dielov v konštrukcii foriem,popr. strojov a v oblasti vzdelávania.

• Vysoká hospodárnosť stroja vďaka rozsiahlej sériovej výbave a veľký počet voliteľného príslušenstva
• Presná lineárne vedenie a výkonné servopohony pre veľké rýchlosti rýchloposuvuvo všetkých osiach as vysokým zaťažením krížového stola obrobkom
• Úplný ochranný kryt stroja s posuvnými dverami a 2 bočnými dverami pre ľahký prístup
• Stabilný liatinový stojan v pevnej konštrukcii lôžka pre veľmi pokojný chod a čo najlepšie výkony frézovanie

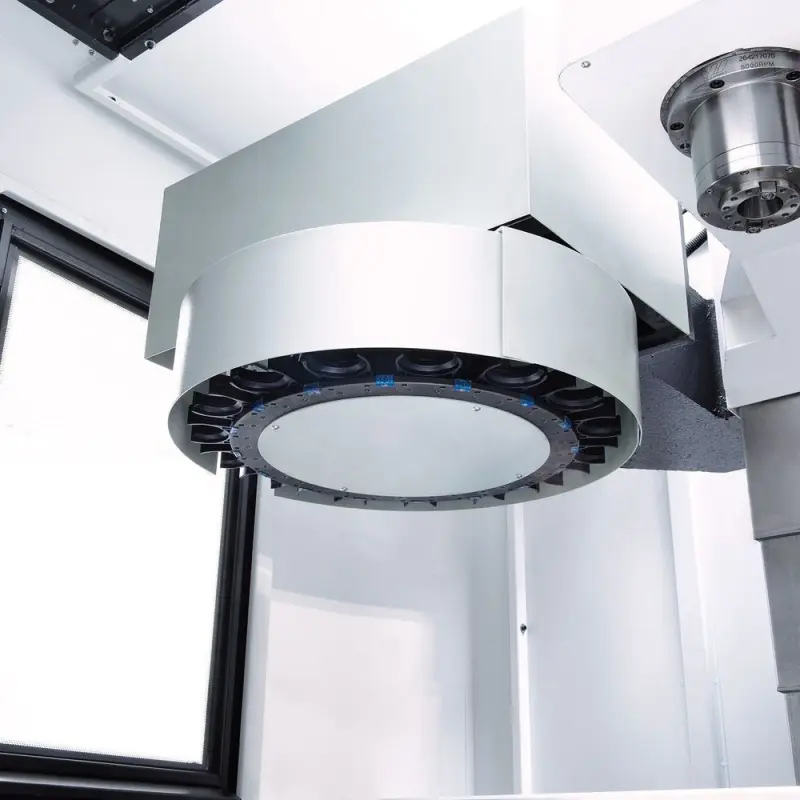

• Automatický 16polohový automatický menič nástrojov v karuselové konštrukcii
• Presné guľôčkové skrutky s predpätými maticami vo všetkých 3 osiach
• Centrálne mazanie vodiacich dráh a guľôčkových skrutiek

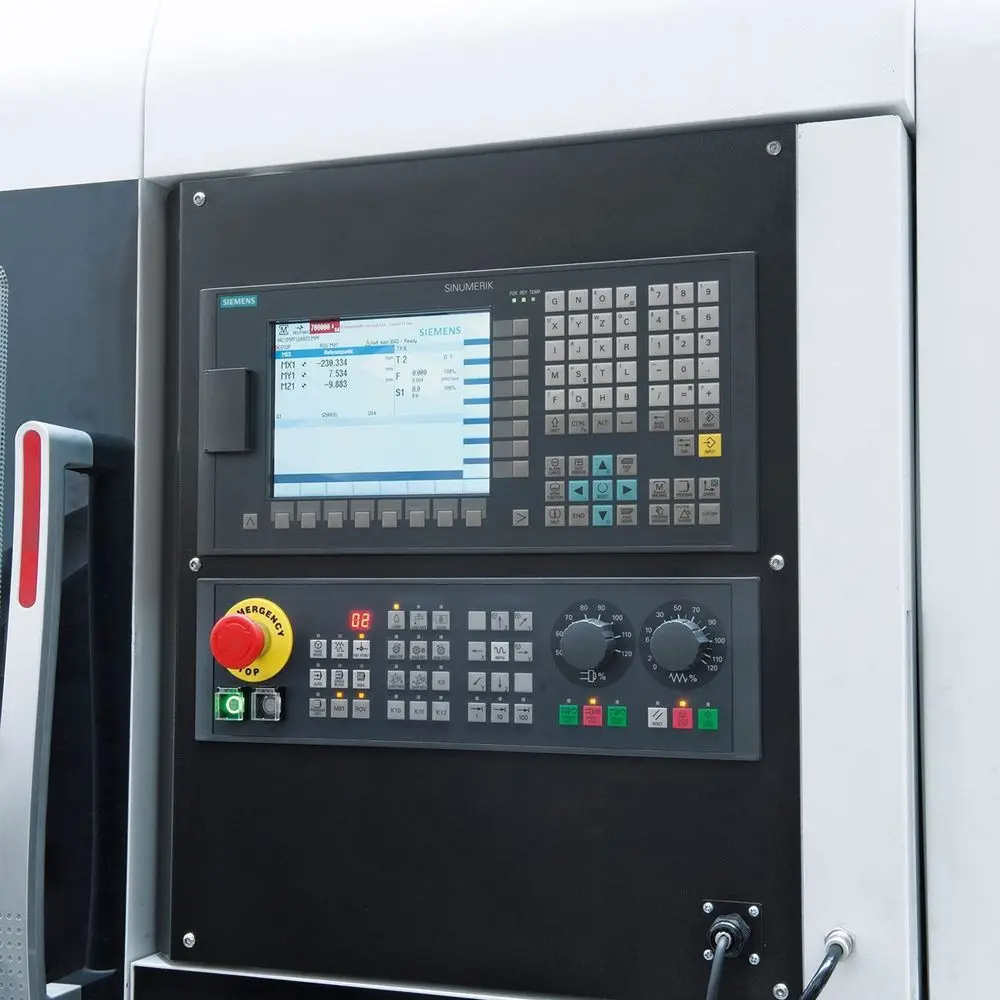

• Ergonomicky umiestnené ovládacie prvky na otočnom ovládacom paneli>

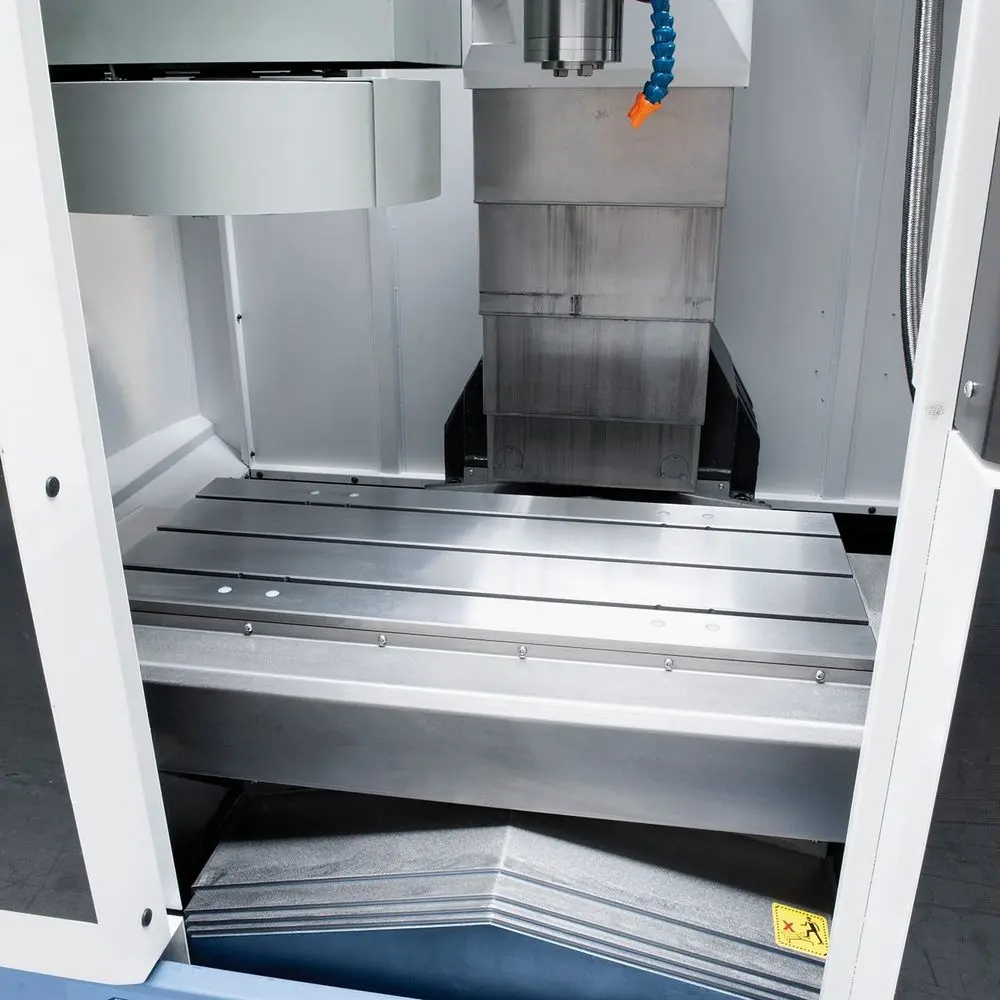

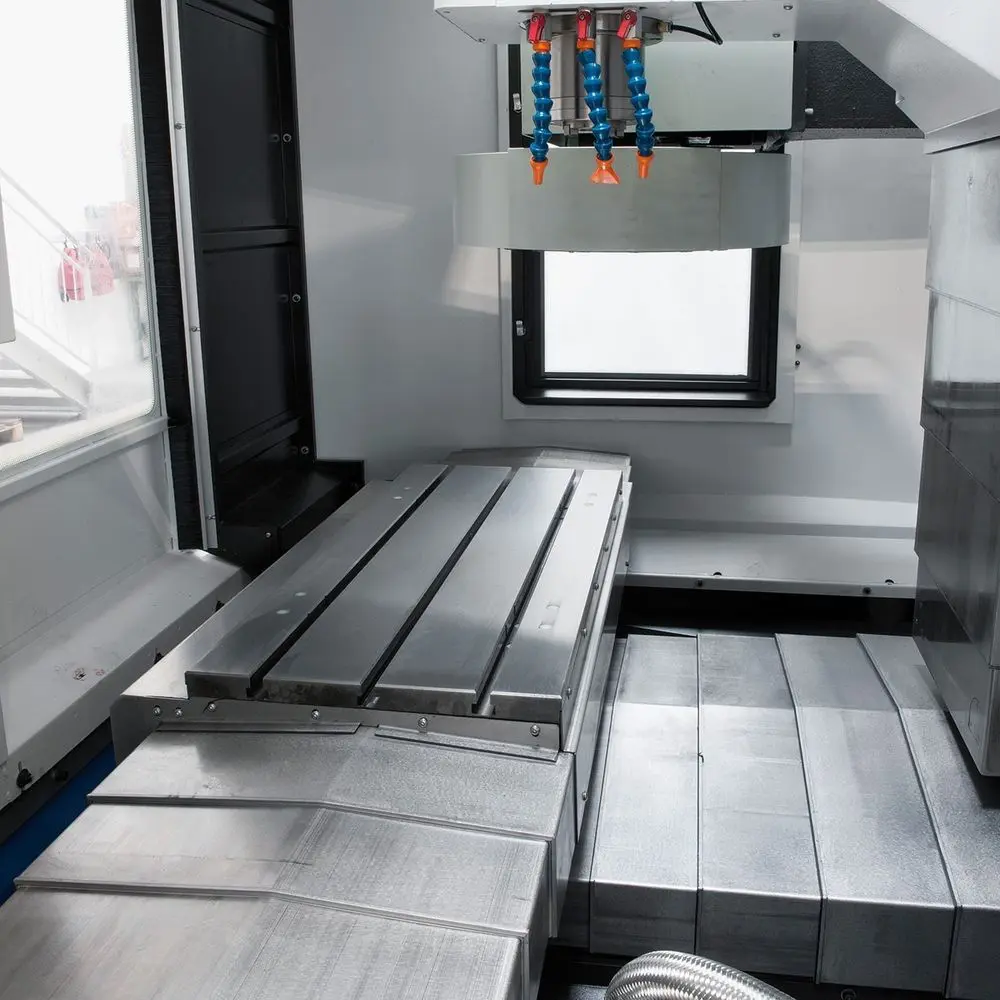

• Masívne, veľký krížový stôl s presne opracovaným povrchom

Súčasti dodávky CNC sústruhu Bernardo

• Riadiaci systém Siemens Sinumerik
• Elektronické ovládacie koliesko s tlačidlom Núdzové vypnutie
• Servopohony Siemens pre všetky 3 osi
• 16polohový otočný nožový držiak
• Špirálový dopravník triesok
• Presné lineárne vedenie vo všetkých osiach
• Funkcia automatickej výmeny nástrojov vo vretene
• Automatická orientácia vretena
• Úplný ochranný kryt stroja s 1 prednými posuvnými dverami
• CE bezpečnostné sklo
• Bezpečnostný zámok
• LED pracovné osvetlenie
• Automatické centrálne mazanie
• Pneumatická ručnej ofukovacia pištoľ
• Teleskopické kryty osí X, Y a Z
• Chladiaci systém
