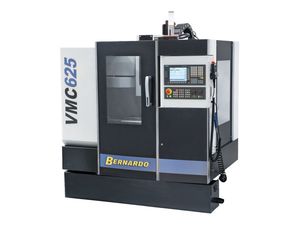

CNC obrábacie centrum VMC 625 - Siemens Sinumerik 808D Advanced
CNC vertikálne obrábacie centrum Bernardo VMC 625 s riadením Siemens Sinumerik 808D Advanced
je ideálnym strojom pre začiatočníkov s CNC.
Ale okrem veľkých CNC centier sa často používa aj ako sekundárny stroj.
Vzhľadom k neprekonateľnému pomeru ceny a výkonu je tento model ideálny pre výrobu
malých a stredných sérií s nízkymi nákladmi.
Zakrytovanie stroje s posuvnými dverami vpredu a 1 bočnými dverami pre ľahký prístup
Stabilný liatinový rám s konštrukciou pevného lôžka pre hladký chod a najlepšiu výkonnosť pri frézovaní
Presná plochá vedenie a výkonné servopohony pre veľké rýchlosti posuvu vo
všetkých osiach aj pri vysokom zaťažení obrobkom
Vysoká účinnosť vďaka rozsiahlemu štandardnému vybaveniu a veľkému množstvu voliteľného príslušenstva
Centrálne mazanie pre vodiace dráhy a guličkové skrutky s recirkuláciou médiá
Ergonomicky usporiadané ovládacie prvky na otočnom ovládacom paneli
Automatický desaťnásobný menič nástrojov s konštrukciou karuselu
Presné guľôčkové skrutky s predpätými maticami vo všetkých 3 osiach pre veľkú presnosť
Masívne, veľký krížový stôl, presne povrchovo upravený
Súčasti dodávky CNC sústruhu Bernardo:
Riadiaci systém Siemens Sinumerik
Elektronické ovládacie ručné koleso s t lačítkem núdzového zastavenia
Siemens servo pohony pre všetky 3 osi
10-násobný menič nástrojov (karusel)
Presné ploché vedenia vo všetkých osiach
Funkcia automatickej výmeny nástrojov vo vretene
Automatická orientácia vretena
Zakrytovanie stroje s 1 prednými, posuvnými dverami
Bezpečnostné sklo podľa CE
Bezpečnostný zámok
LED pracovné osvetlenie
Automatické centrálne mazanie
Pneumatická ofukovacia pištoľ
Teleskopické kryty osí X, Y a Z
Chladiaci systém
Technické parametre
Príkon motora [W]:3 700
Napájacie napätie [V]/[Hz]:400/50--->
Riadiaci
í systém:Siemens Sinumerik
Rozmery stroja (Š x V x H) [mm]:1 900 x 1 800 x 2 000
Hmotnosť cca [mm]:2 000
Pracovná plocha:
Rozmery pracovného stola [mm]:600 x 250
Upínanie (vyhotovenie) vretena:BT 30
Rýchlosť otáčok vretena (plynule) [U.min-1]:60 ÷ 8 000
Pojazd osi - X [mm]:410
Pojazd osi - Y [mm]:250
Pojazd osi - Z [mm]:400
Vzdialenosť vreteno - povrch stola [mm]:70 ÷ 470
Vyloženie [mm]:285
Nosnosť stola [kg]:100
Veliko st T-drážok (šírka/vzdialenosť) [mm]:14/75
Počet T-drážok:3
Posuvy:
Pracovné posuv - os X, Y, Z [mm.min-1]:2,5 ÷ 3 000
