Bernardo FM 55 HTC Vario Vŕtačko-frézka s plynulou reguláciou otáčok a odmeriavaním 3os (BER021102)

• Príkon [W]:1 500
• Napájacie napätie [V]:400
• Max. priemer vrtáka (oceľ) [mm]:32
• Max. priemer vrtáka (liatina) [mm]:40
• Max. priemer hlavy nožov [mm]:80
• Vyloženie [mm]:220
• Počet otáčok vretena (plynule) [U .min^-1]:75 ÷ 480/425 ÷ 2 750
• Upínanie vretena:ISO 30
• Zdvih pinoly [mm]:125
• Posuv pinoly [mm.ot^-1]:(3) 0, 10/0,18/0,26
• Veľkosť stola [mm]:800 x 240
• Veľkosť T-drážky [mm] :14
• Vzdialenosť vreteno/stôl [mm]:95 ÷ 485
• Dráhy pojazdov (x/y) [mm ]:420/200
• Výkyvná fréz. hlava [°]:± 60
• výškový posun frézovacej hlavy [mm]:390
• Motor zdvihu frézovacie hlavy [W ]:90
• Rozmery (š x h x v) [mm]:1 270 x 960 x 2 120
• Hmotnosť ca. [kg]:455

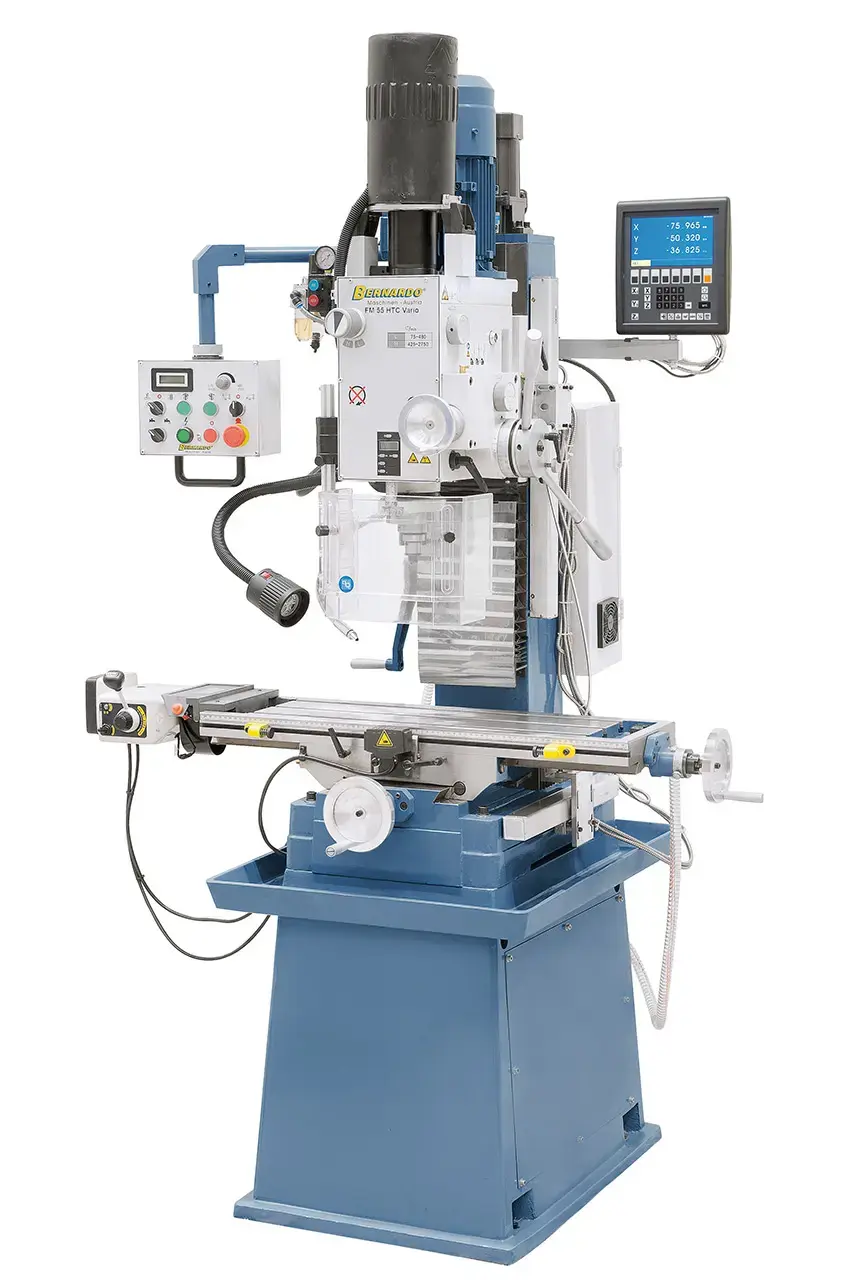

Vŕtačko-frézka Bernardo FM 55 HTC Vario s digitálnym odmeriavaním 3 os

Vŕtačko-frézka FM 55 HTC Vario s pneumatickým upínaním nástrojov a kužeľom ISO 30 presvedčí svojou stabilnou konštrukciou a jednoduchým ovládaním.
Už základná výbava obsahuje všetko dôležité príslušenstvo (plynulá regulácia otáčok, trojosové digitálne odmeriavanie, strojový posuv krížového stola, motorické výškové nastavenie frézovacej hlavy, centrálne mazanie, chladiace zariadenie, LED pracovné osvetlenie, liatinový podstavec s chladiacim žliabkom, bezpečnostné zariadenie podľa normy CE, ...), vďaka tomu je stroj univerzálne použiteľný.

• Monohostranné možnosti využitia pre frézovanie drážok, plôch, vyvrtávanie, atď.
• Sériovo dodávaná frézka s digitálnym odmeriavaním, automatickým posuvom pinoly a závitovacím zariadením
• variabilné nastavenie otáčok pomocou frekvenčného meniča s optimálnym priebehom krútiaceho momentu
• Výškové nastavenie frézovacej hlavy pomocou motora
• Frézka je vybavená digitálnym zobrazením pohybu pinoly

• Obojstranne naklápacie frézovacia hlava ± 60° pre vŕtanie pod uhlom, frézovanie úkosov, zrážanie hrán, atď.

• Rýchle prestavenie stola v osi X automatickým rýchloposuvom
• Základňa stroja je odliata z liatiny a znižuje vibrácie pri obrábaní
• Digitálne odmeriavať anie vo všetkých 3 osiach už v základnej výbave frézky
• Monohostranné možnosti využitia pre frézovanie drážok, plôch, vyvrtávanie, atď.
• Výškové nastavenie frézovacej hlavy pomocou motora
• rybinovitej vedenie pre os X, Y a Z, nastaviteľné pomocou klinových líšt
• Veľká stabilita frézovacie hlavy vďaka rybinovému vedeniu
• Centrálne mazanie všetkých vodiacich dráh
• Vysoká bezpečnosť je zaistená výškovo nastaviteľným krytom skľučovadla s mikrospínačom
• Výkonné chladiace zariadenie zabudované v stojane
• Potrebná bezpečnostné zariadenie podľa normy CE

Súčasti dodávky vrtačko -frézky Bernardo

• Automatický - strojné posuv pinoly
• Zdvíhacie motor frézovacie hlavy
• Digitálne odmeriavanie i200 s LCD displejom pre 3 osi
• Strojový posuv v osi X -Bernardo AL 450 D
• Frekvenčný meničDelta VFD-E
• Upínacia skrutka M 16 vo vretenom eni
• Rýchloupínacie skľučovadlo 3 - 16 mm/B 16
• Upínací tŕň ISo 30/B 16

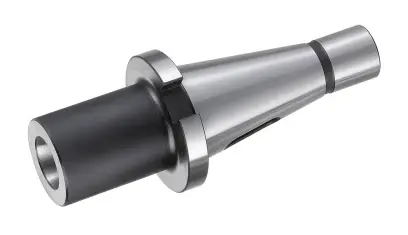

• Redukčné puzdro ISO 30/MK 2
• Kombinovaný upínací tŕň ISO 30/27 mm
• Výškovo nastaviteľný ochranný kryt
• Závitovacie zariadenie
• LED pracovné osvetlenie
• Digitálne zobrazenie zdvihu pinoly
• Lamelový ochranný kryt
• Nastaviteľná stupnice
• Centrálne mazanie
• Chladiace zariadenie
• Liatinový podstavec s žliabkom pre chladiacu kvapalinu
• Servisné náradie
