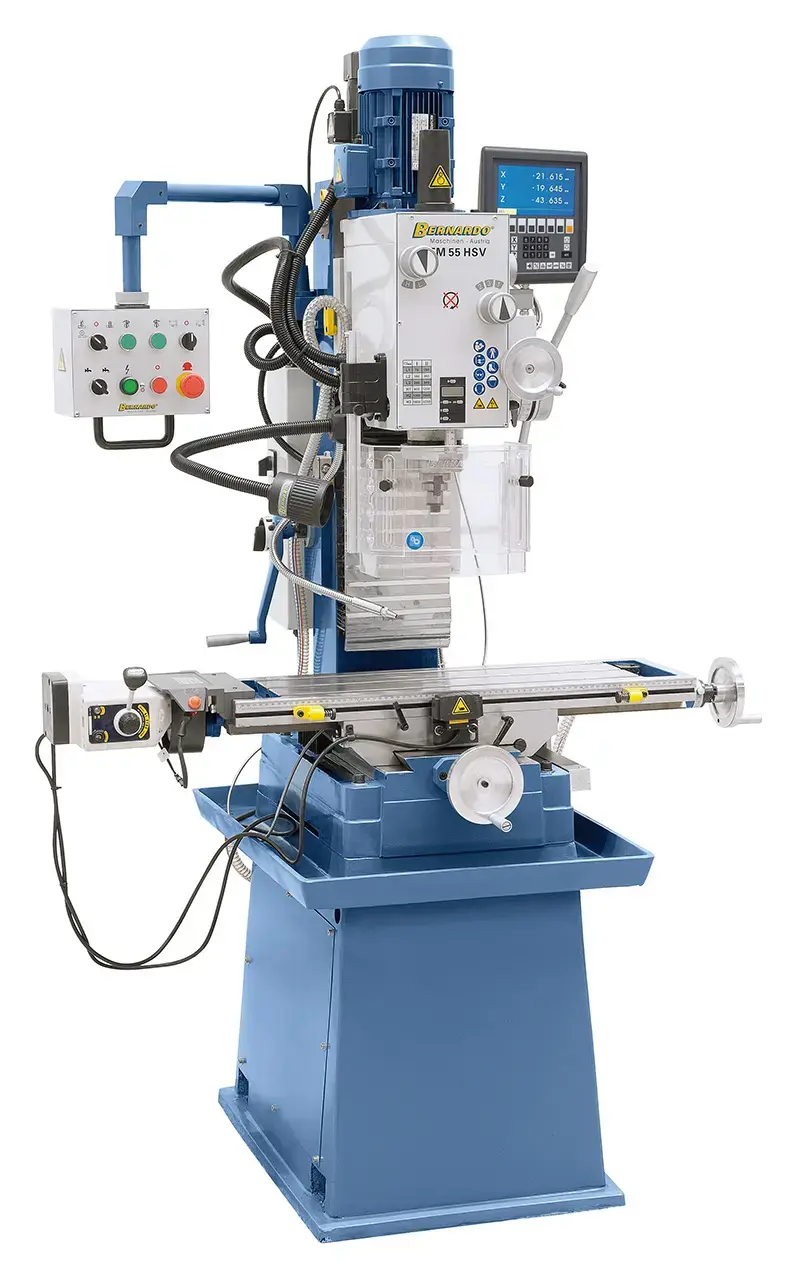

Bernardo FM 55 HSV Vŕtačko-frézka s odmeriavaním 3os (BER021097)

• Motor - výkon S₁100% [W]:1 100/1 500
• Motor - výkon S₆40% [W]:1 500/2 200
• Napájacie napätie [V]:400
• Max. priemer vrtáka (oceľ) [mm]:32
• Max. priemer vrtáka (liatina) [mm]:40
• Max. priemer hlavy nožov [mm]:80
• Vyloženie [mm]:220
• Počet otáčok vretena [U.min^-1]:(12) 75 ÷ 3 200
• Upínanie vretena:MK 4
• zdvih pinoly [mm]:120
• Posuv pinoly [mm.ot^-1]:(3) 0,10/0, 18/0,26
• Veľkosť stola [mm]:800 x 240
• Veľkosť T-drážky [mm]:14
• Vzdialenosť vreteno/stôl [mm]:95 ÷ 485
• Dráhy pojazdov (x/y) [mm]:420/200
• Výkyvná fréz. hlava [°]:± 60
• výškový posun frézovacej hlavy [mm]:390
• Motor zdvihu frézovacie hlavy [W ]:90
• Rozmery (š x h x v) [mm]:1 270 x 960 x 2 120
• Hmotnosť ca. [kg]:447

Vŕtačko-frézka Bernardo FM 55 HSV s digitálnym odmeriavaním 3 os

Vŕtačko-frézka FM 55 HSV presvedčí svojou stabilnou konštrukciou a jednoduchým ovládaním.
Už základná výbava obsahuje všetko dôležité príslušenstvo (trojosové digitálne odmeriavanie, strojový posuv krížového stola, motorické výškové nastavenie frézovacej hlavy, centrálne mazanie, chladiace zariadenie, LED pracovné osvetlenie, liatinový podstavec s chladiacim žliabkom, bezpečnostné zariadenia podľa normy CE, ...), vďaka tomu je stroj univerzálne použiteľný.

• Monohostranné možnosti využitia pre frézovanie drážok, plôch, vyvrtávanie, atď.
• Sériovo dodávaná frézka s digitálnym odmeriavaním, automatickým posuvom pinoly a závitovacím zariadením
• výškové nastavenie frézovacej hlavy pomocou motora
• Frézka je vybavená digitálnym zobrazením pohybu pinoly

• Obojstranne naklápacie frézovacia hlava ± 60° pre vŕtanie pod uhlom, frézovanie úkosov, zrážanie hrán, atď.

• Rýchle prestavenie stola v osi X automatickým rýchloposuvom
• Základňa stroja je odliata z liatiny a znižuje vibrácie pri obrábaní
• Digitálne odmeriavanie vo všetkých 3 osiach už v základnej výbave frézky
• 12 rýchlostí s výkonným 2stupňovým hnacím motorom (75 - 3200 ot/min)
• Monohostranné možnosti využitia pre frézovanie drážok, plôch, vyvrtávanie, atď.
• Výškové nastavenie frézovacej hlavy pomocou motora
• rybinovitej vedenie pre os X, Y a Z, nastaviteľné pomocou klinových líšt
• Veľká stabilita frézovacie hlavy vďaka rybinovému vedeniu
• Centrálne mazanie všetkých vodiacich dráh
• Vysoká bezpečnosť je zaistená výškovo nastaviteľným krytom skľučovadla s mikrospínačom
• Potrebná bezpečnostné zariadenie podľa normy CE

Súčasti dodávky vrtačko-frézky Bernardo

• Automatický - strojné posuv pinoly
• Zdvíhacie motor frézovacie hlavy
• Digitálne odmeriavanie ES-12 V s LCD displejom pre 3 osi
• strojné posuv v osi X - Bernardo AL 450 D
• Upínacia skrutka M 16 vo vretene
• Rýchloupínacie skľučovadlo 3 - 16 mm/B 16
• Upínací tŕň MK 4/B 16
• Redukčné puzdro MK 4/MK 3
• Kombinovaný upínacie tŕň MK 4/27 mm
• Výškovo nastaviteľný ochranný kryt
• Závitovacie zariadenie
• LED pracovné osvetlenie
• Digitálne zobrazenie zdvihu pinoly
• Lamelový ochranný kryt
• Nastaviteľná stupnice
• Centrálne mazanie
• Chladiace zariadenie
• Liatinový podstavec s chladiacim žliabkom
• Servisné náradie
