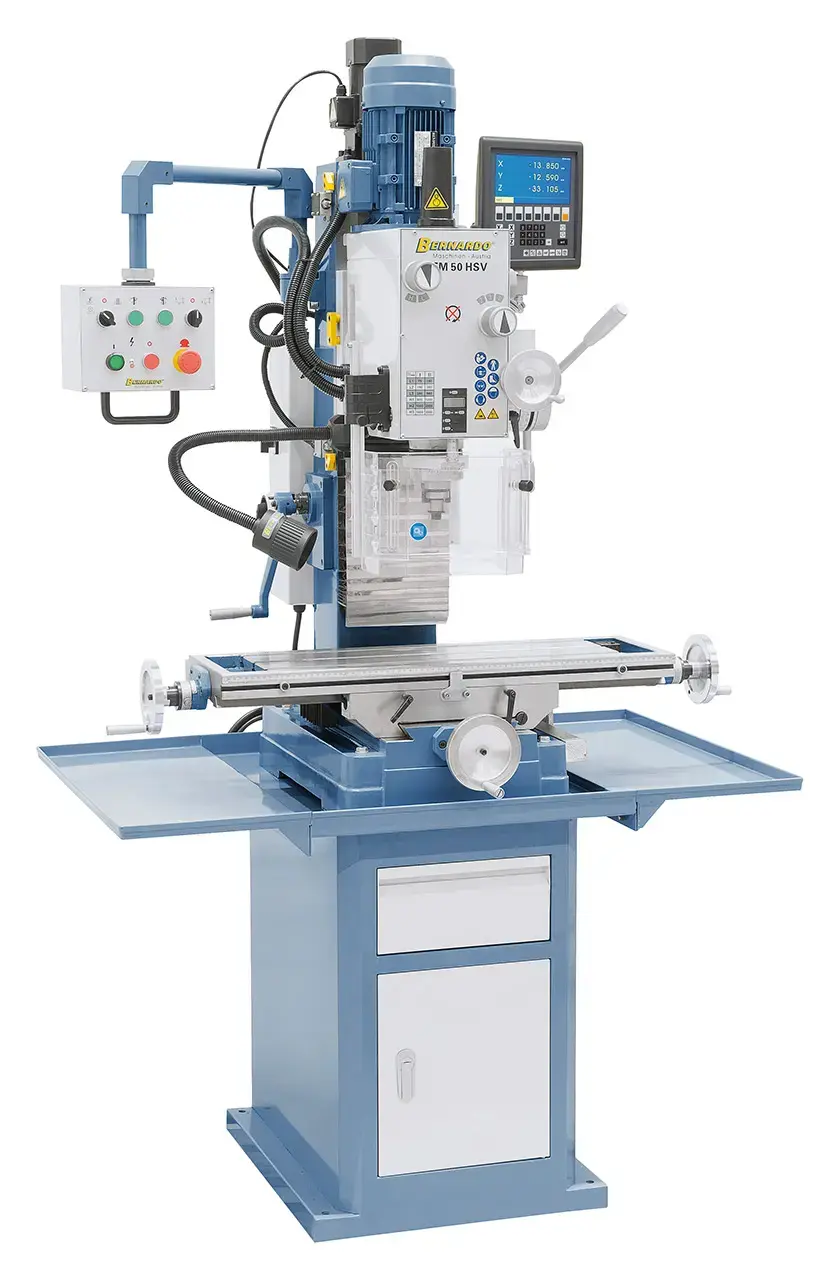

Bernardo FM 50 HSV Vŕtačko-frézka s odmeriavaním 3os (BER021096)

• Motor - výkon S₁100% [W]:1 100/1 500
• Motor - výkon S₆40% [W]:1 500/2 200
• Napájacie napätie [V]:400
• Max. priemer vrtáka (oceľ) [mm]:32
• Max. priemer vrtáka (liatina) [mm]:40
• Vyloženie [mm]:220
• Počet otáčok vretena [U. min^-1]:(12) 75 ÷ 3 200
• Upínanie vretena:MK 4
• Zdvih pinoly [mm]:120
• Posuv pinoly [mm.ot^-1]:(3) 0,10/0,18/0,26
• Veľkosť stola [mm]:800 x 240
• Veľkosť T-drážky [mm]:14
• Vzdialenosť vreteno/stôl [mm]:95 ÷ 485
• Dráhy pojazdov (x/y) [mm]:555/240
• Výkyvná fréz. hlava [°]:± 60
• výškový posun frézovacej hlavy [mm]:390
• Motor zdvihu frézovacie hlavy [W ]:90
• Rozmery (š x h x v) [mm]:1 140 x 970 x 1 460
• Hmotnosť ca. [kg]:322

Vŕtačko-frézka Bernardo s digitálnym odmeriavaním 3 os je väčšie prevedenie typu frézky FM 45 HSV.
Vďaka motorickému výškovému nastavenie frézovacie hlavy, digitálnemu zobrazeniu zdvihu pinoly a strojovému posuvu pinoly v spolupráci s digitálnym odmeriavaním 3os poskytuje veľký pracovný komfort.
Pre svoju kompaktnú stavbu a veľký rozsah výkonu je táto frézka optimálna pre modelárov, remeselníkov a opravárenské dielne.

• Monohostranné možnosti využitia pre frézovanie drážok, plôch, vyvrtávanie, atď.
• Sériovo dodávaná frézka s digitálnym odmeriavaním, automatickým posuvom pinoly a závitovacím zariadením
• Výškové nastavenie frézovacej hlavy pomocou motora
• frézka je vybavená digitálnym zobrazením pohybu pinoly

• Frézovacie hlavu možno naklápať na obe strany ± 60° k uhlovému frézovaniu, frézovaniu faziet atd.

• Vysoká bezpečnosť je zaistená výškovo nastaviteľným krytom skľučovadla s mikrospínačom
• Pokojný a tichý chod vďaka brúseným prevodovým ozubeným ko teľom, bežiacom v olejovom kúpeli>
• rybinovitej vedenie pre os X, Y a Z, nastaviteľné pomocou klinových líšt
• Prestavenie pinoly rukoväťou, jemné nastavenie ručným okolo
• 2-rýchlostná motor s vysokým krútiacim momentom, rozsah otáčok 75 - 3200 ot/min
• masívny veľký krížový stôl s presne opracovaným povrchom

Súčasti dodávky vrtačko-frézky Bernardo

• Automatický - strojné posuv pinoly
• Zdvíhacie motor frézovacie hlavy
• Digitálne odmeriavanie i200 s LCD displejom pre 3 osi
• Upínacia skrutka M 16 vo vretene
• Rýchloupínacie skľučovadlo 3 - 16 mm/B 16
• Upínací tŕň MK 4/B 16
• Redukčné puzdro MK 4/MK 3
• Kombinovaný upínací tŕň MK 4/27 mm
• Výškovo nastaviteľný ochranný kryt
• Závitovacie zariadenie
• LED pracovné osvetlenie
• Digitálne zobrazenie zdvihu pinoly
• Lamelový ochranný kryt
• Nastaviteľná stupnice
• Servisné náradie
