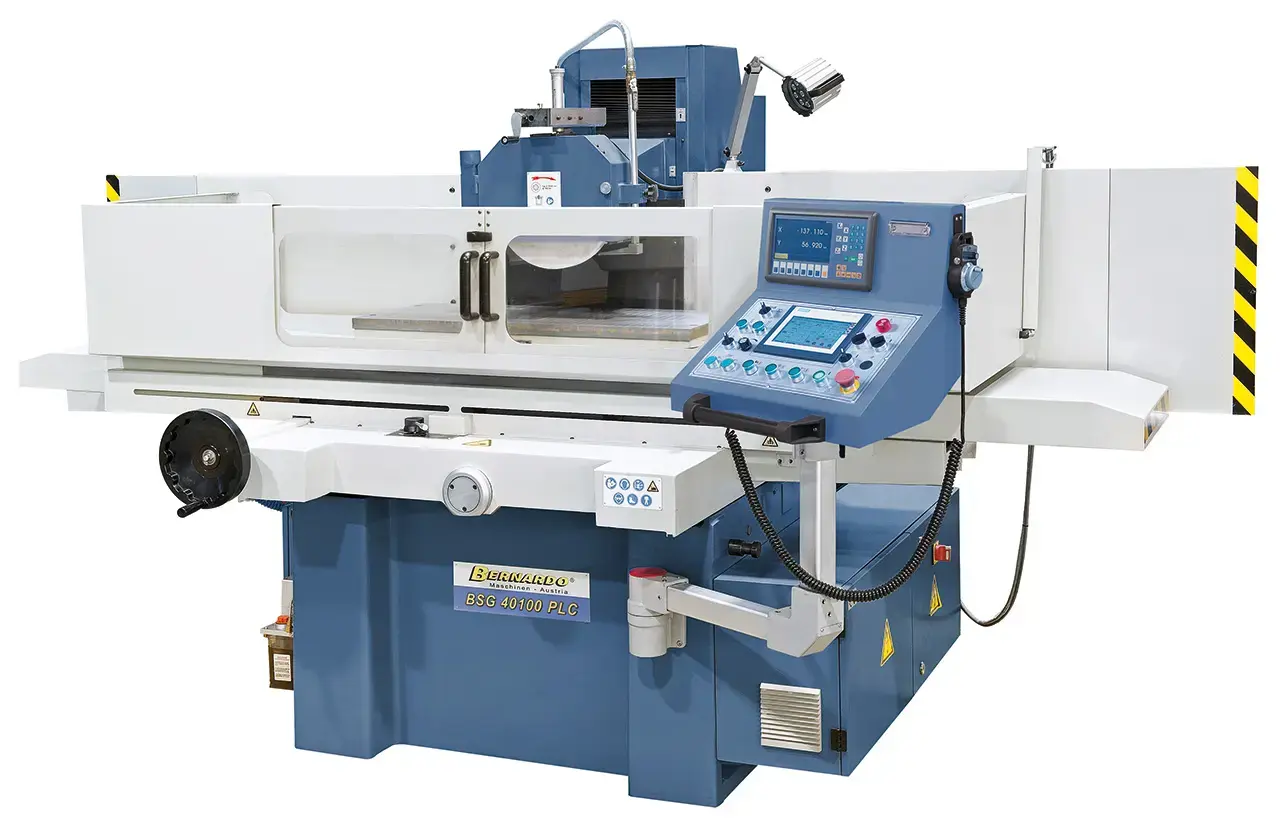

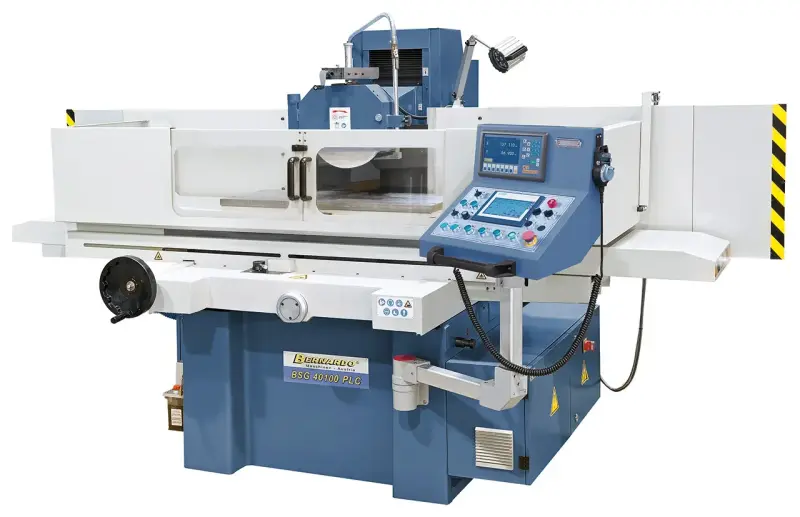

Bernardo BSG 40100 PLC Rovinná brúska s digitálnym odmeriavaním (BER051449B)

• Rozmer pracovného stola [mm]:405 x 1 020
• T-drážky počet/šírka [mm]:3/14
• Elektro-magnetická upínacia doska [mm]:400 x 1 000
• Max . posuv - pozdĺžny [mm]:1 130
• Max. posuv - priečny [mm]:450
• Max. vzdialenosť stredu vretena od povrchu stola[mm]:580
• Maximálna hmotnosť obrobku [kg]:600
• Rozmery brúsneho kotúča [mm]:350 x 40 x 127
• Rýchlosť stola, hydraulický pohon [m.min^-1]:5 ÷ 25
• Priečny posuv
  • Autoposuv [mm.zdvih^{- 1}]:0,5 ÷ 8
  • Rýchloposuv [mm.min^-1]:990
  • Priečne nastavenie ručným okolo [mm.ot^-1]:5
  • Dielik nóniusu [mm]:0,02
• vertikálny posuv
  • Autoposuv, vertikálne [mm]:0,005/0 , 01/0,02/0,03/0,04/0,05
  • Rýchloposuv [mm.min^-1]:480
  • Vertikálne nastavenie ručným okolo [mm.ot^-1]:2
  • Dielik nóniusu [mm]:0,005
• Motor vretena [W]:4 000
• Otáčky vretena [U.min^-1]:1 450
• Motor hydraulického čerpadla [W]:2 200
• Motor vertikálneho posuvu [W]:500
• Rozmery (š x h x v) [mm]:3 100 × 2 200 x 1 900
• Hmotnosť [kg] :3 700

Bruska Bernardo radu BSG má pevnú konštrukciu a je vhodná k opracovanie obrobkov do 600 kg s veľkosťou brúsené plochy do 1130 x 450 mm

• Tento model ponúka užívateľovi optimálny výkon svoju sériovo dodávanou výbavou ako napríklad: počítačom riadené zvislé pozicovanie, paralelné orovnávacie prípravok s mikrometrickým posuvom, magnetická doska s odmagnetizačním zariadením a dvojosé digitálne odmeriavanie
• Autonómna hydraulická jednotka s výmenníkom tepla, zabraňuje tepelnému namáhanie a vibráciám stroja
• Kalené a brúsené pozdĺžne a priečne vodiace dráhy stola, bočné vedenie s povlakom Turcite-B bočné vedenie zaisťujú odolnosť proti opotrebovaniu a nízke trenie
• Pozdĺžne vedenie stola ploché a V, priečne vedenie stola dvojité V
• Počítačom riadené pozicovanie s rýchloposuvom na výšku obrobku, nastaviteľné zdvihy brúsenie a vyjiskření, automatické zdvihnutie do východiskovej polohy po ukončení programu
• Brúsne vreteno je uložené v špeciálnych predpätých ložiskách bez axiálne a radiálne vôle
• Vysoká presnosť je zaručená zapálenom konštrukciou stroja bez pnutia
• Maximálna tuhosť a stabilita vďaka silnému rebrovania a dostatočne dimenzovaným stenám
• Digitálne riadený automatický zvislý posuv so servomotorom
• Nastaviteľný pozdĺžny a priečny pohyb stola pomocou koncových zarážiek
• Vysoko kvalitný hydraulický systém zaručuje jemné a presné prestavenie stola aj pri jeho vysokom zaťažení

Súčasti dodávky brúsky na plocho Bernardo

• Digitálne odmeriavanie ES-12 H s LCD displejom pre odmeriavanie a zobrazovanie pozícií vo 2 osiach
• Siemens SMART-Panel IE V3 s dotykovým ovládaním
• Elektronické ručné koleso
• Brúsny kotúč
• Príruba brúsneho kotúča
• LED pracovné svetlo
• Magnetická upínací doska
• Vyvažovacie stojan
• Vyvažovacie tŕň
• Ochranný kryt
• Paralelné orovnávanie
• Demagnetizačné zariadenie
• Chladiace zariadenie
• Diamantový Orovnávacie brúsnych kotúčov
• Nivelačné kývne prvky
• Centrálne mazanie
• Obslužné a servisné náradie
