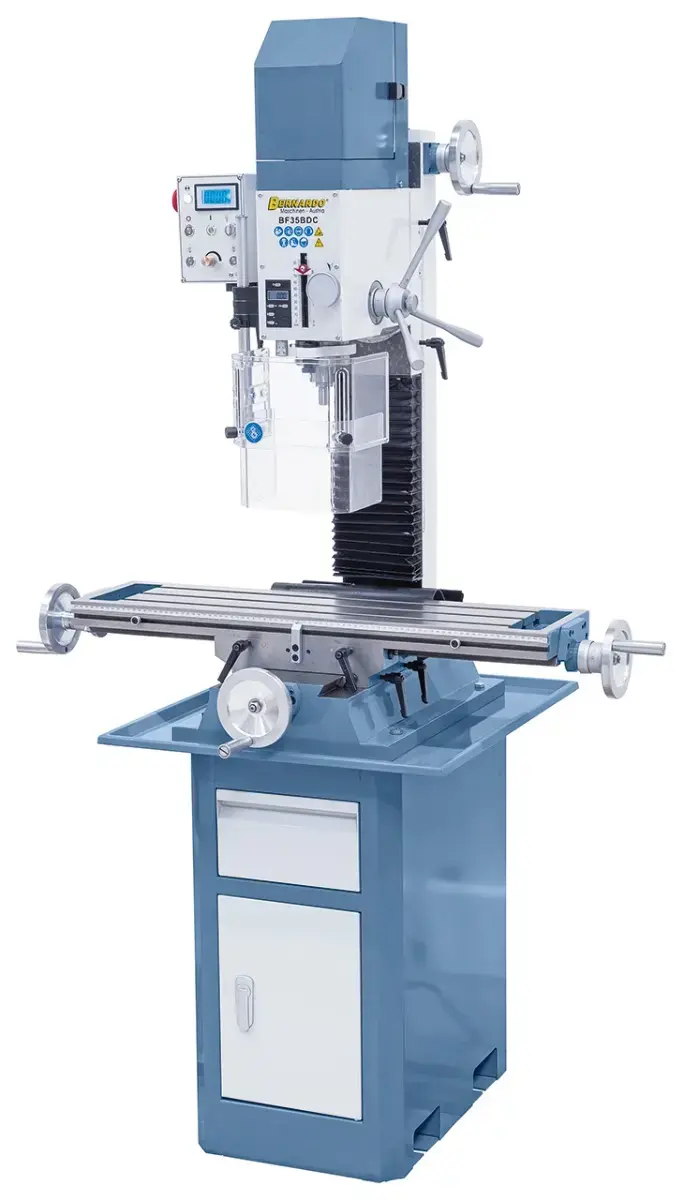

Bernardo BF 35 BDC Vŕtačko-frézka (BER021115)

• Motor - výkon S₁100% [W]:1 500
• Motor - výkon S₆40% [W]:2 200
• Napájacie napätie [V]:230
• Priemer vrtáka (oceľ) [mm]:35
• Priemer stopkové frézy [mm]:25
• Priemer hlavy nožov [mm]:75
• Rezanie závitov [mm]:M20
• Vyloženie [mm]:190
• Počet otáčok vretena (plynule) [U.min^-1]:100 ÷ 1 500/200 ÷ 3 000
• Upínanie vo vretene :MK 3
• Zdvih pinoly [mm]:90
• Veľkosť stola [mm]:840 x 210
• Veľkosti T-drážky [mm]:14
• Vzdialenosť vreteno/stôl [mm]:90 ÷ 440
• Dráhy pojazdov (x/y) [mm]:535/225
• výškový posun frézovacej hlavy [mm]:350
• Natočenie frézovacie hlavy [°]:± 90
• Rozmery (š x h x v) [mm]:1 180 × 710 × 1 220
• Hmotnosť [kg]:210

Presná vrtačko-frézka radu BF s vysoko kvalitným jednosmerným motorom(vysoký krútiaci moment v nižších otáčkach a takmer konštantné otáčky pri zaťažení)jeurčená hlavne profesionálnym užívateľom pri výrobe modelov, ale aj v oblasti školení.

• Plynulé nastavenie rýchlosti otáčok na prispôsobenie obrábacích podmienok obrobku
• Všestranné možnosti použitia, napr. frézovanie drážok, čelné frézovanie , vŕtanie, ...
• Vrátane digitálneho zobrazenia rýchlosti a hĺbky vŕtania
• Jednosmerný motor pre optimálny krútiaci moment v nižšom rozsahu otáčok
• Rybinové vedenie pre osi x, yaz, nastaviteľné pomocou klinových líšt
• Vysoká presnosť (≤ 0,015 mm) behu vretena vďaka presným ložiskám
• Frézovacia hlava je natáčacie na obe strany pre uhlové vŕtanie, frézovanie úkosov atď .
• Veľký krížový stôl s T drážkami a precízne opracovaným povrchom
• Nastavenie do záberu pomocou kľuky, jemné nastavenie pomocou ručného kolesa
• Vysoká bezpečnosť zaistená výškovo nastaviteľným ochranným krytom s mikrospínačmi
• K dispozícii je tiež model s plynulým posuvom frézovacieho stola a 3-osým digitálnymodmeriavaním (obj. č. BER021117)

Súčasti dodávky vrtačko-frézky Bernardo

• Skľučovadlo 3 - 16 mm/B 16
• Upínací tŕň MK 3/B 16
• Upínacia skrutka M 12 vo vretene
• Výškovo nastaviteľný ochranný kryt
• Digitálne zobrazenie zdvihu pinoly
• Digitálne zobrazenie počtu otáčok
• Zariadenie na rezanie závitov
• LED pracovné osvetlenie
• Filter EMC podľa normy CE
• Servisné a obslužné náradie
