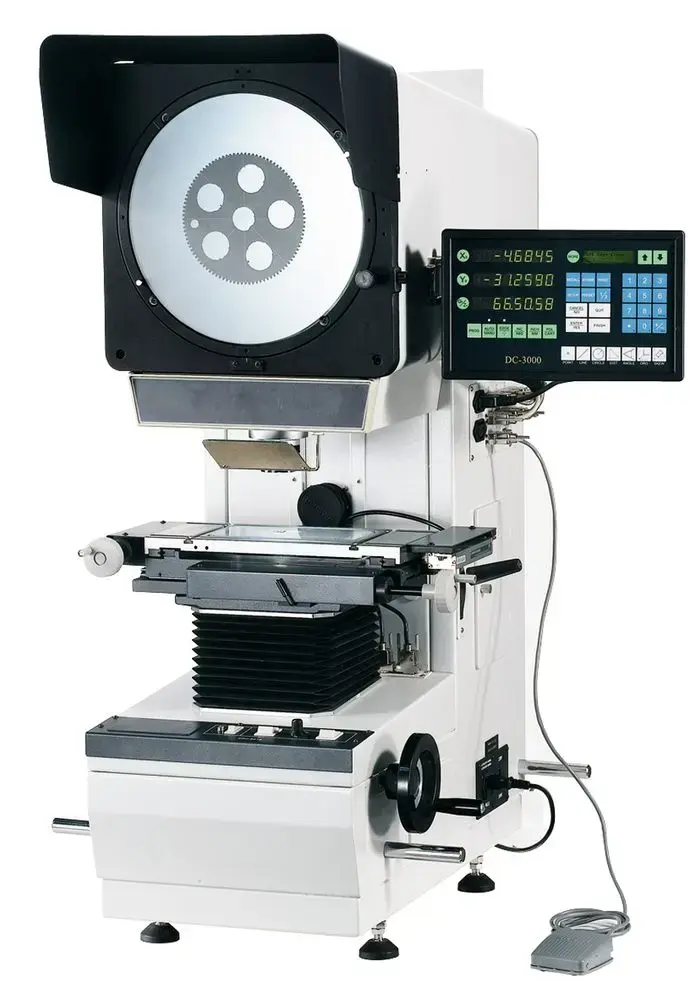

Bernardo 36-1021 Merací a profilový projektor (BER361021)

• Rozmery stola [mm]: 350 x 170
• Rozmer lupy [mm]: 225 x 120
• Dĺžka merania osi X [mm]: 225
• Dĺžka merania osi Y [mm]: 100
• Maximálna výška meraného obrobku [mm]: 90
• Jednotka merania osi X a Y [mm]: 0,001
• Merací rozsah osi A [°]: 0 ÷ 360
• Jednotka merania osi A [°]: 0,01
• Max. obrysové skreslenie [%]: 0,08
• Presnosť merania [µ]: (3 + L/100)
• priemer projektora [mm]: 315
• Zväčšenie: 10x, 20x, 50x
• Zorné pole [mm]: 30, 15, 6
• Pracovná odstup [mm]: 73, 35, 6
• Rozmery stroja [mm]: 450 x 725 x 1 600

Meracie a profilový projektor Bernardo

• Geometria obrobku je detekovaná v súradnicovom systéme
• Vynikajúci optika s 10-tich až 50-násobnom zväčšení
• Premietané obrazy sú svetlé, vysoko kontrastný as ostrýmihranami
• Meracie stôl s rýchlym a jemným nastavením a celkovú dráhou 200x 100 mm
• Projekcia môže byť vytlačená alebo zaznamenaná v počítači preďalšie spracovanie
• Veľmi nízke skreslenie kontúr a vysoká presnosť merania
• Sklenená pravítka pre najvyššiu kvalitu meranie
• Digitálne zobrazenie osí X, Y a uhla
• obrazovka - priemer 315 mm

Súčasti dodávky

• Presný otočný stôl
• Presný objektív
• Ukazovateľ polohy s integrovaným meracím systémom
• Prevádzkové pokyny
