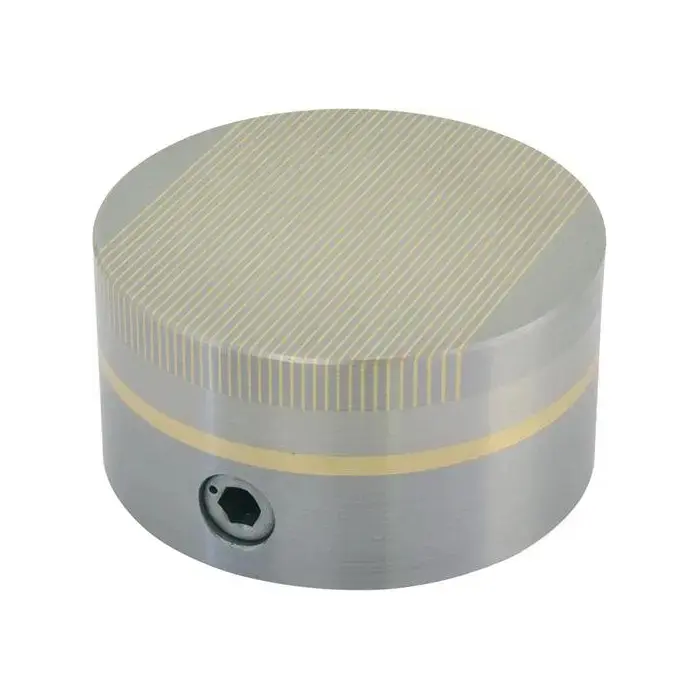

Kruhový magnetický upínač Flaig RNF 10 (pr. 100 mm)

• Systém neodymových magnetov, oceľové telo
• Max. rozteč pólov [mm]: 1,5 +0,5
• Prídržný výkon [N.cm^-2]: 80
• Výška magnetického poľa [mm]: 4
• Limit opotrebovania pólové dosky [mm]: 4
• Posuvný prepínač: MAG-ENT-MAG 135°
• Priemer (A) [mm]: 100
• Výška (B) [mm]: 50
• Priemer (C) [mm]: 60
• Hĺbka (D) [mm]: 4
• Priemer rozstupovej kružnice (E) [mm]: 85
• Otvory: 4x M8
• Povolené otáčky [U.min^-1]: max. 1 500

Kruhová upínací doska RNF s permanentným magnetom

• Prevedenie:
  • Systém neodymových magnetov v oceľovej okrúhle magnetickej doske
  • Magnetickú silu možné plynule regulovať
  • V hornej ploche sú integrované koncentrické (sústredné) drážky, ktoré uľahčujú vyrovnanie obrobku
  • Okrem toho možno do upínacej plochy vyvŕtať strediaci otvor
  • Hornú dosku možno obrábať až do hĺbky 4 mm bez akýchkoľvek negatívnych následkov
• Použitie:
  K upínanie malých a tenkých obrobkov pre sústruženie možno s výhodou používať permanentné magnetické kruhové skľučovadlo typu RNF so systémom neodymových magnetov a nízkou výškou
