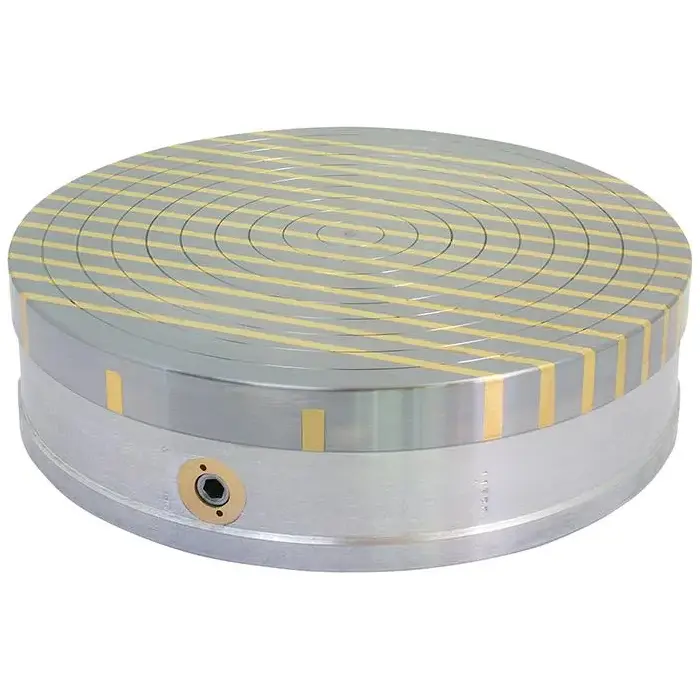

Kruhový magnetický upínač Flaig RM 30 (pr. 300 mm)

• Systém zosilnených keramických magnetov v hliníkovej okrúhle magnetickej doske
• Max. rozteč pólov [mm]: 5 + 8
• Prídržný výkon [N.cm^-2]: 140
• Výška magnetického poľa [mm]: 8
• Limit opotrebovania pólové dosky [mm]: 8
• Posuvný prepínač: MAG-ENT-MAG 135°
• Priemer (A) [mm]: 300
• Výška (B) [mm]: 85
• Priemer (C) [mm]: 250
• Hĺbka (D) [mm]: 4,5
• Priemer rozstupovej kružnice (E) [mm]: 285
• Otvory: 4x M8
• Povolené otáčky [U.min^-1]: max. 700

Kruhová upínací doska RM s permanentným magnetom

• Prevedenie:
  • K upínanie objemných a ťažkých obrobkov možno použiť permanentné magnetické kruhové skľučovadlo typu RM so zosilneným keramickým magnetickým systémom v hliníkovej okrúhle magnetickej doske
  • Magnetickú silu možné plynule regulovať
  • V hornej ploche sú integrované koncentrické (sústredné) drážky, ktoré uľahčujú vyrovnanie obrobku
  • Okrem toho možno do upínacej plochy vyvŕtať strediaci otvor
  • Hornú dosku možno obrábať až do hĺbky 8 mm bez akýchkoľvek negatívnych následkov
• Odporúčanie:
  Veľmi silné kruhové skľučovadlo pre sústruženie, tiež na súčasti s hrubým povrchom
