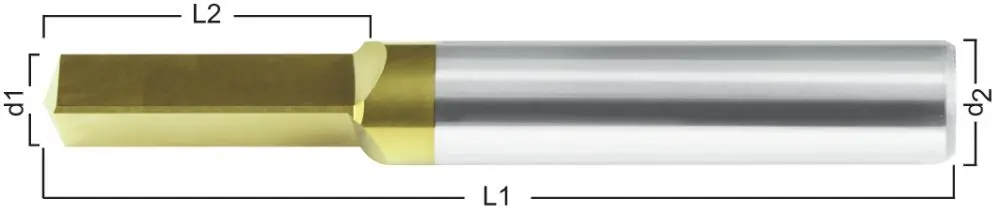

• Prevedenie stopky: DIN 6535-HA
• Priemer d₁^h10 [mm]: 4,2
• Veľkosť závitu [mm]: M5
• Celková dĺžka L₁ [mm]: 50
• Dĺžka čepele L₂ [mm]: 15
• Materiál: Tvrdokov
• Počet čepieľok: 3
• Povlakované: TiN

Odvrtávač závitníkov Format z tvrdokovu

• Použitie:
  • Vyvŕtanie musí prebehnúť v suchom stave pri cca. 1500-3500 ot/min
  • Vďaka použitiu vhodného vyvrtávača závitníkov sa jadro závitníka rýchlo vyvŕta zvyšky závitníkov je možné bez problémov z vyvŕtaného otvoru odstrániť ofukom
  • Obrobok sa musí veľmi stabilne upnúť, aby pri vyšších otáčkach nedošlo na jeho posun
  • Ak by sa mal závitník zalomiť našikmo, je najprv nutné vytvoriť centrovací priestor niekoľkými opakovanými návrtmi vyvrtávača závitníkov
  • Až potom je možné začať s vyvŕtavaním závitníka
  • Okrem toho by sa triesky mali odstraňovať postupne opakovaným „ofukom"
  • Krátko pred dokončením vyvrtávania je možné detekovať vibrácie
  • V tomto prípade by sa mal vyvrtávač odstrániť
• Potom je možné pomocou iného závitníka vyrezať nový závit
