• Motor - výkon S₁100% [W]:1 100/1 500
• Motor - výkon S₆40% [W]:1 500/2 200
• Napájacie napätie [V]:400
• Max. priemer vrtáka (oceľ) [mm]:32
• Max. priemer vrtáka (liatina) [mm]:40
• Frézovacia nožová hlava - max. [mm]:80
• Vyloženie [mm]:220
• Počet otáčok vretena [U.min^-1]:(12) 75 ÷ 3 200
• Upínanie vo vretene:MK 4
• Zdvih pinoly [mm]:120
• Posuv pinoly [mm.ot^-1]:(3) 0,10/0,18/0,26
• Veľkosť stola [mm]:800 x 240
• Vzdialenosť vreteno/stôl [mm]:60 ÷ 485
• Dráhy pojazdov (x/y) [mm]:555/225
• Výkyvná fréz. hlava [°]: ±60
• výškový posun frézovacej hlavy [mm]:425
• Veľkosť T-drážok [mm]:14
• Rozmery (š x h x v) bez podstavca [mm]:1 140 × 770 × 1 500
• Hmotnosť [kg]:308

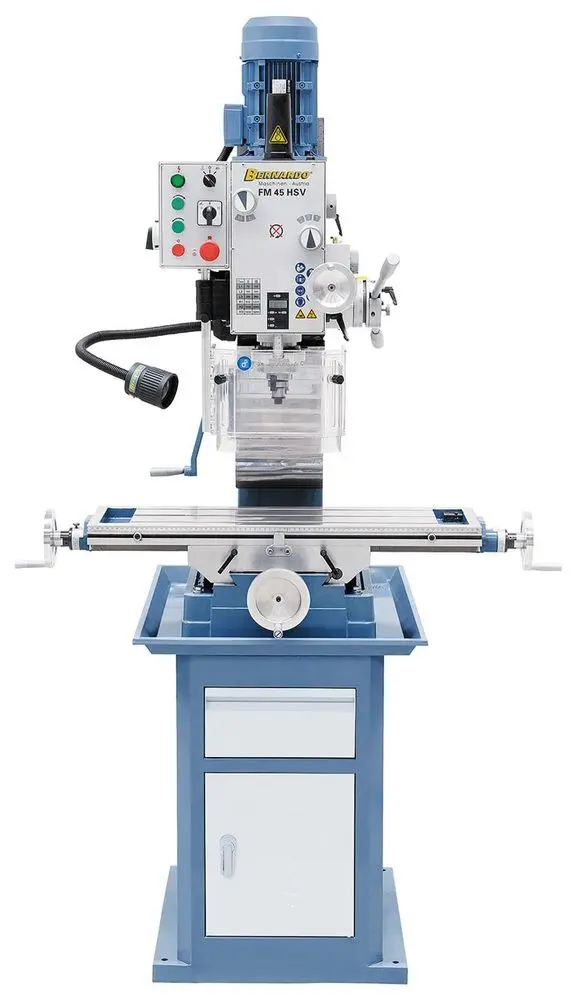

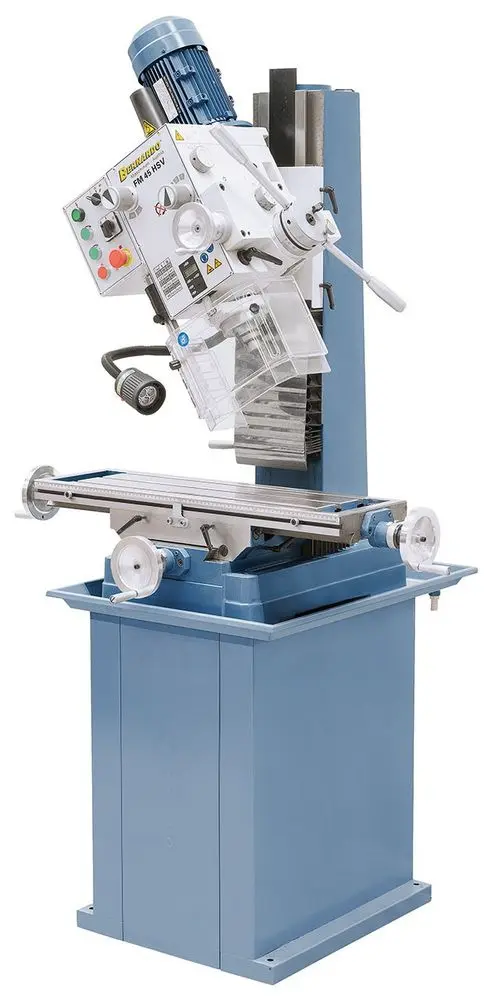

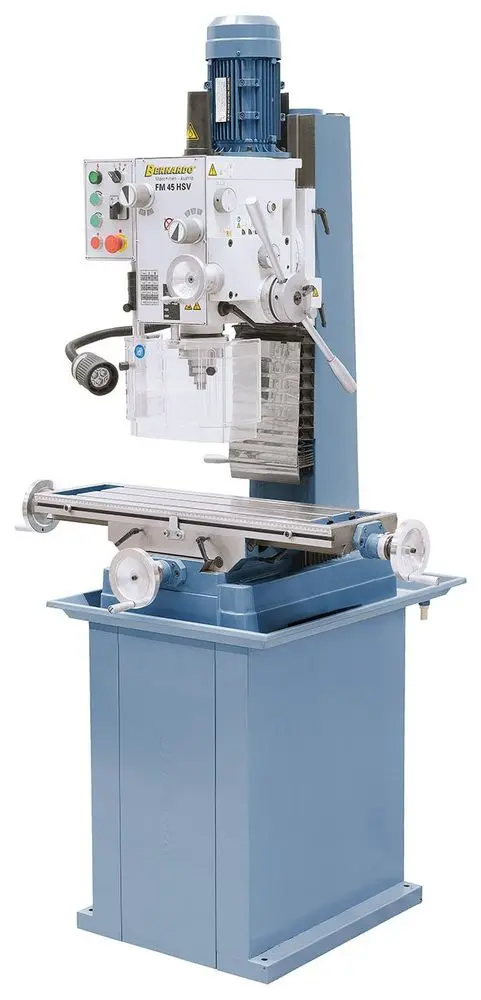

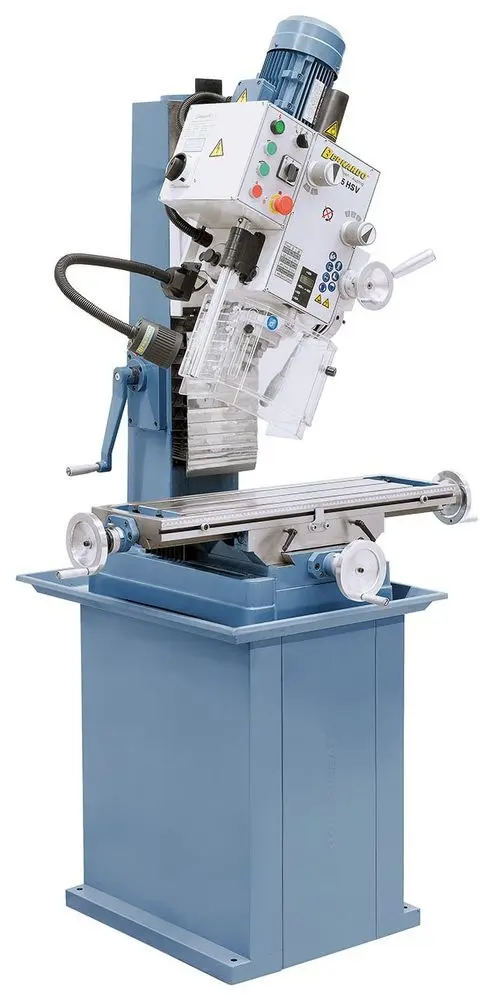

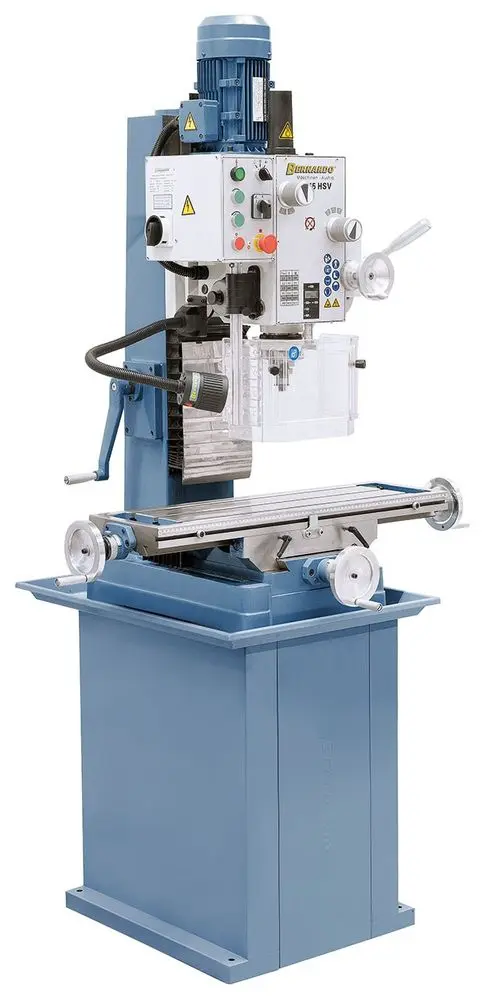

Vŕtačko-frézka Bernardo FM 45 HSV s automatickým posuvom pinoly

Vŕtačko-frézka FM 45 HSV je frézka vybavená automatickým posuvom pinoly.
FM 45 HSV je ideálny stroj pre mechanické dielne, opravovne, predvádzacie a výukové zariadení vďaka veľkému rozsahu rýchlostí otáčok (75 - 3200 ot./min) a rozsiahlemu základnému vybaveniu (napríklad automatický posun vretena, digitálny ukazovateľ zdvihu pinoly, LED pracovné svetlo).

• Sériovo vybavená automatickým strojným posuvom pinoly a zariadením pre rezanie závitov
• 2-rýchlostná motor s vysokým krútiacim momentom, veľký rozsah otáčok od 75 - 3200 ot/min (12 stupňov)

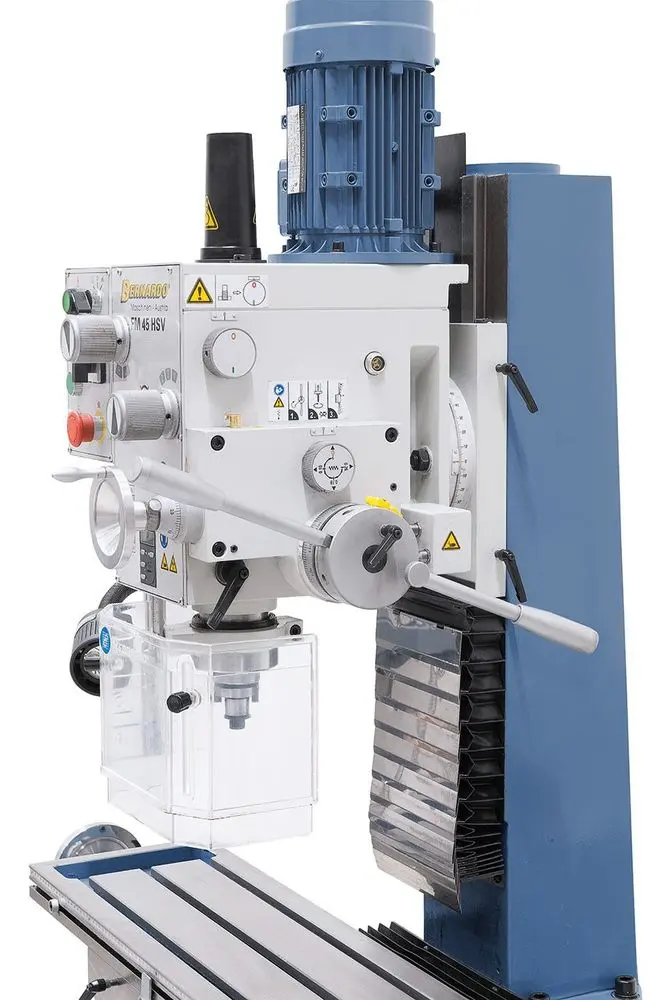

• Obojstranne otočná frézovacia hlava pre vŕtanie pod uhlom, úkosové frézovanie atď.

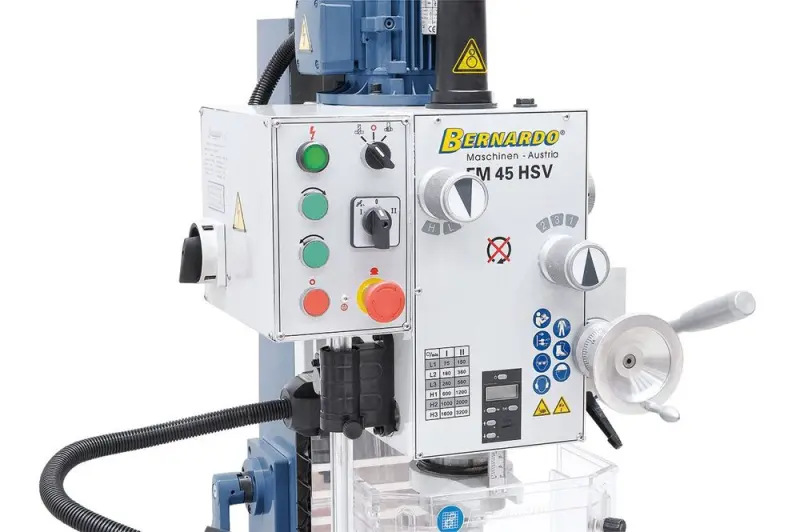

• Jednoduchá a rýchla zmena rýchlosti otáčok pomocou prepínača
• Rybinové vedenie na osiach X, Y a Z s možnosťou nastavovania vôľou klinovými lištami
• Mnohostranné možnosti využitia, drážkové a rovinné frézovanie

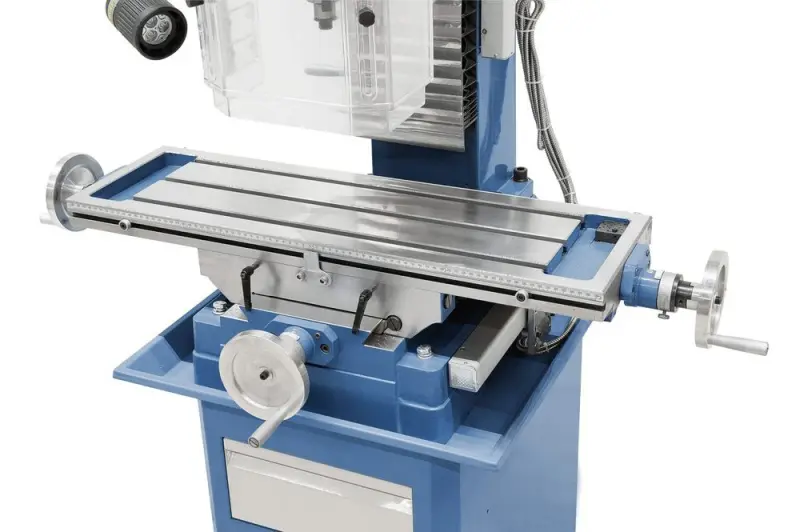

• Masívny veľký krížový stôl s presne opracovaným povrchom
• Frézovanie: posuv pinoly ručným ovládacím kolieskom
• Vŕtanie: posuv pinoly pomocou vratidlového kolesá
• Kvalitne vykonaný 2stupňový motor, dimenzovaný pre nepretržitú prevádzku
• Stabilné a vibráciám odolné prevedenie stojana a stola z liatiny
• Vysoká bezpečnosť vďaka výškovo nastaviteľnému kryhy tú skľučovadla s mikrospínačom
• Digitálne zobrazenie zdvihu pinoly

Súčasti dodávky vrtačko-frézky Bernardo

• Automatický posuv pinoly
• Upínacia skrutka vo vretene M 16
• Rýchloupínacie skľučovadlo 3 - 16 mm/B 16
• vŕtačkový tŕň MK 4/B 16
• Redukčné puzdro MK 4/MK 3
• Kombinovaný vkladacia tŕň MK 4/27 mm

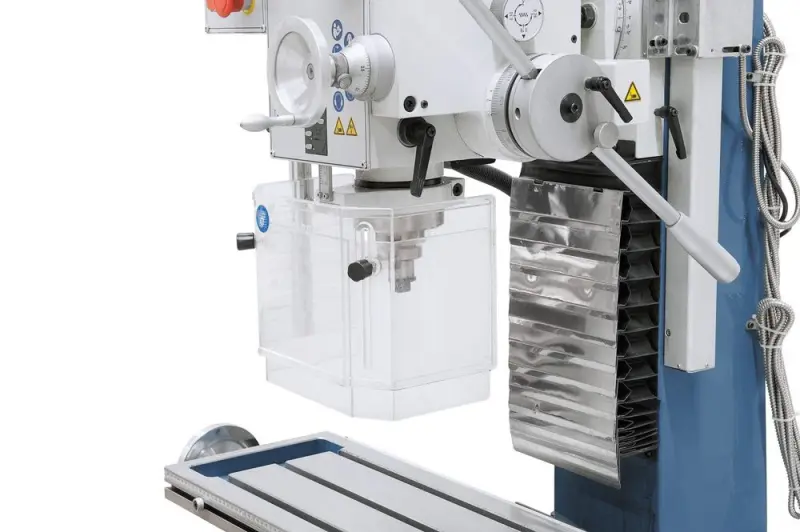

• Výškovo nastaviteľný ochranný kryt
• LED pracovné osvetlenie
• Digitálne zobrazenie zdvihu pinoly
• Zariadenie na rezanie závitov
• Lamelový ochranný kryt
• Nastaviteľná stupnice hĺbky vŕtania
• Servisné náradie
• Dodávaná bez podstavca
