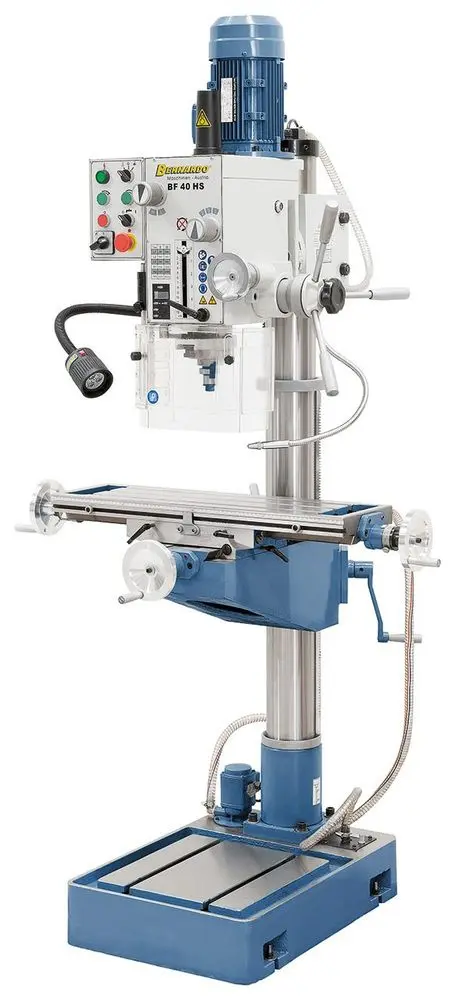

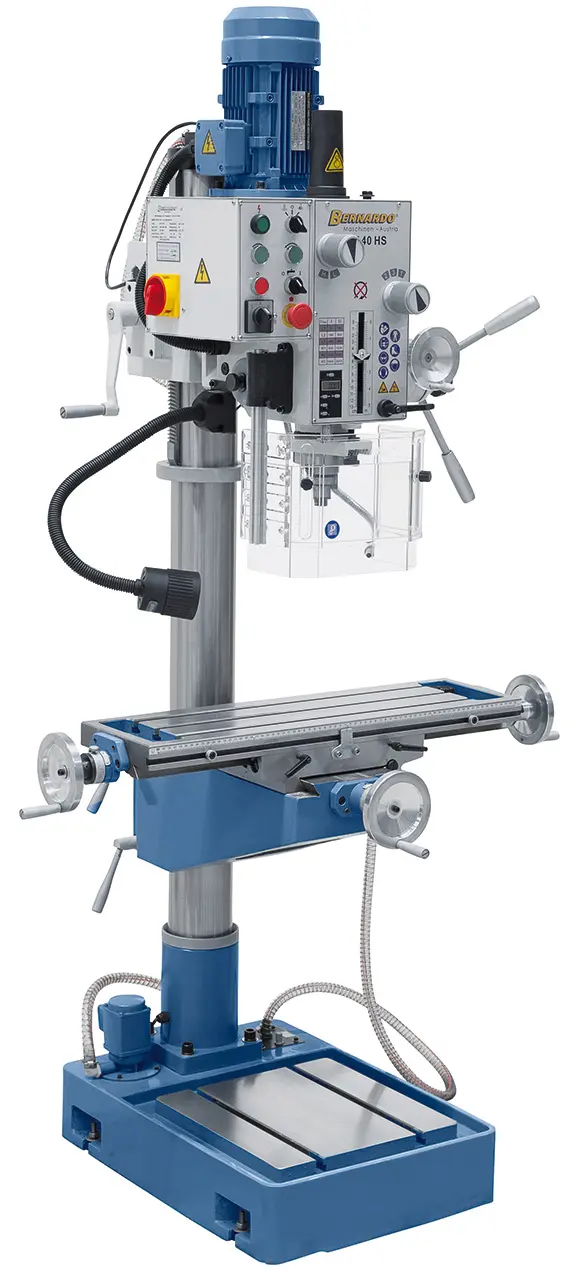

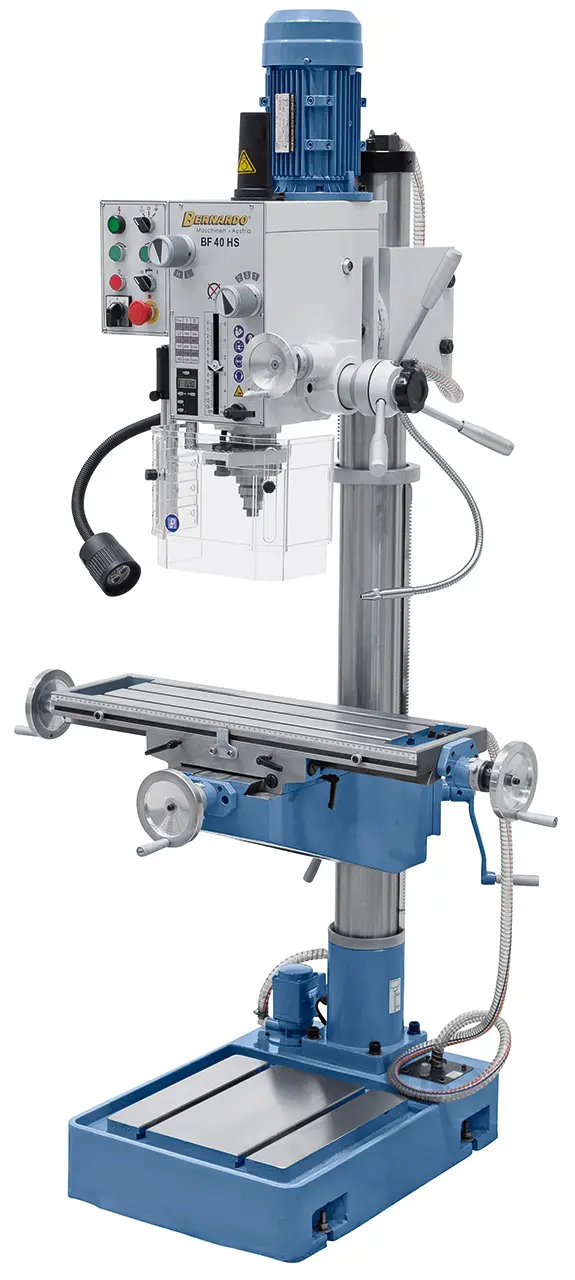

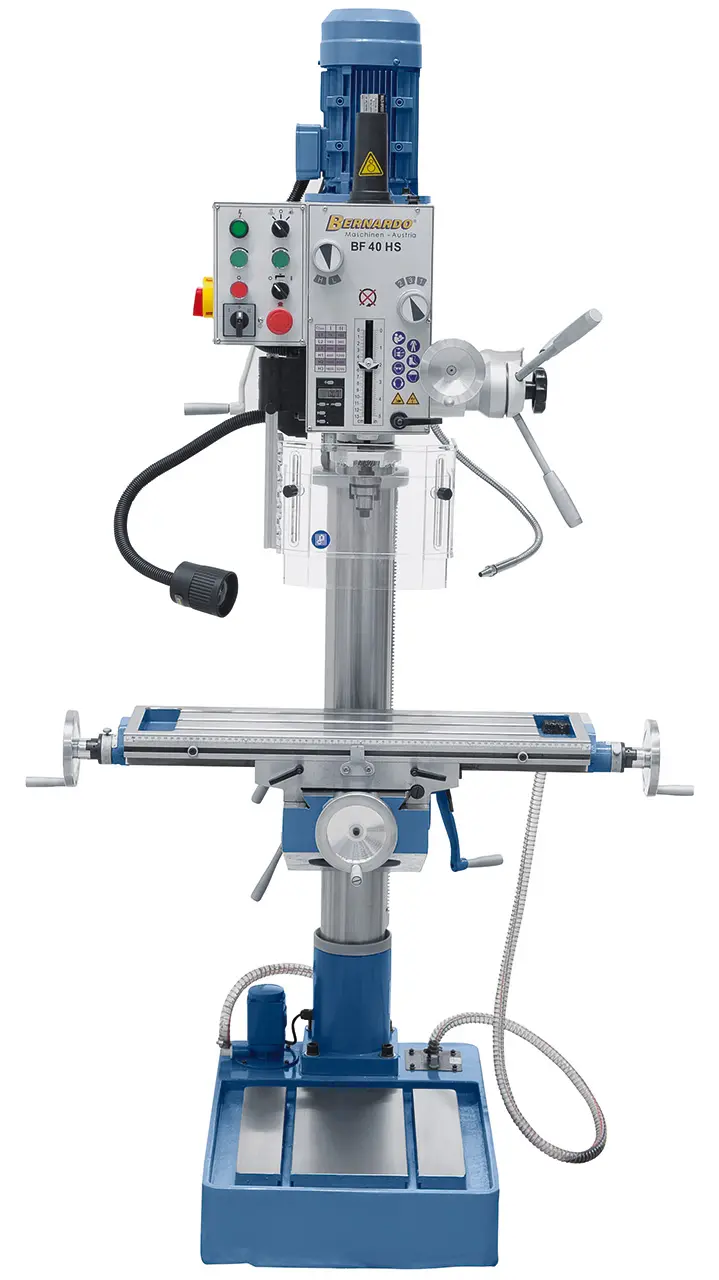

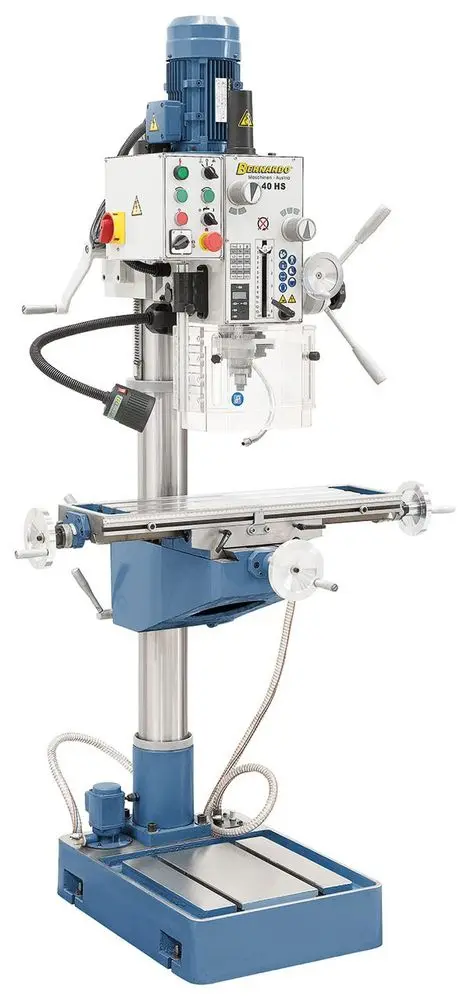

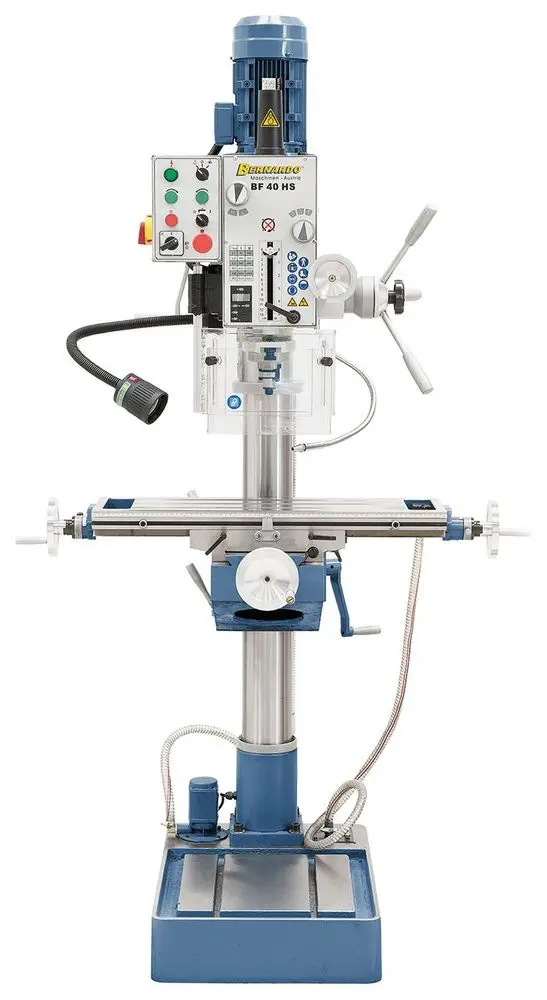

Vŕtačko-frézka Bernardo BF 40 HS (BER021098)

• Motor - výkon S₁100% [W]:1 100/1 500
• Motor - výkon S₆40% [W]:1 500/2 200
• Napájacie napätie [V]:400
• Max. priemer vrtáka (oceľ) [mm]:32
• Max. priemer vrtáka (liatina) [mm]:40
• Max. priemer vŕtacej korunky [mm]:80
• Vyloženie [mm]:280
• Počet otáčok vretena [U.min^-1]:(12)75 ÷ 3 200
• Upínanie vretena:MK 4
• zdvih pinoly [mm]:120

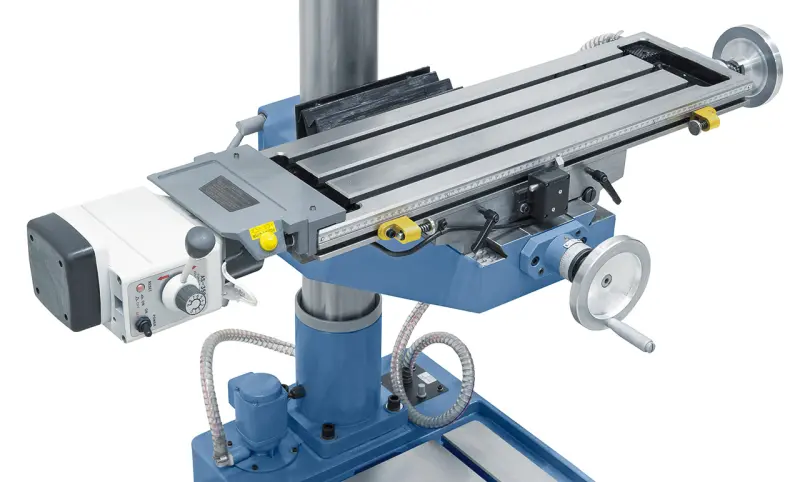

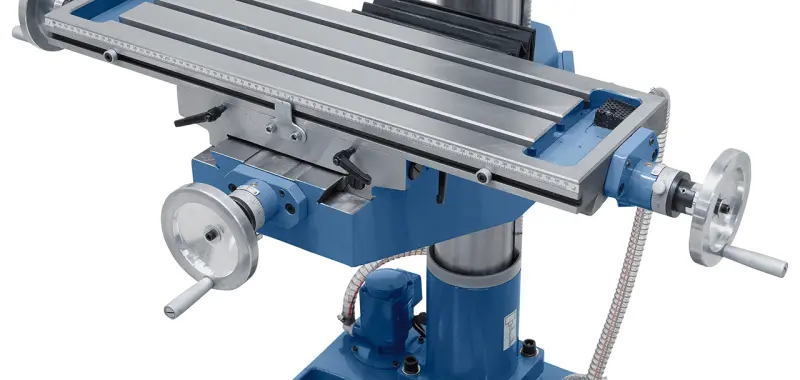

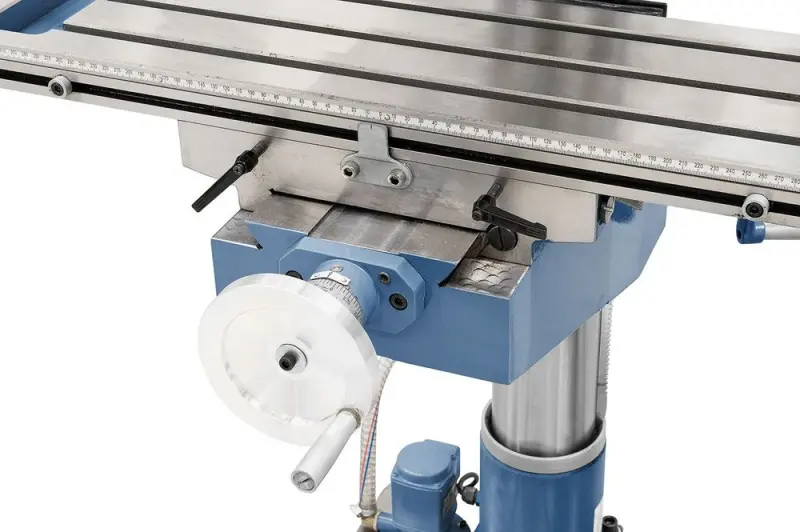

• Veľkosť stola/T -drážky [mm]:730 x 210/14
• Veľkosť pracovnej plochy základne/T-drážky [mm]:365 x 375 /
• Vzdialenosť vreteno/stôl [mm]:max. 640
• Vzdialenosť vreteno/základňa [mm]:max. 1 185
• Dráhy pojazdov (x/y) [mm]:480/210
• Výkyvná fréz. hlava [mm]:± 90
• výškový posun frézovacej hlavy [mm]:265
• Priemer stĺpa [mm]:115
• Rozmery (š x h x v) [mm]:1 070 × 800 × 2 060
• Hmotnosť [kg]:360

Presné vrtačko-frézky radu BF 40 HS sú ideálnym strojom pre vŕtacie a frézovacie práce. Vďaka svojej výkyvné a natáčacie prevodové hlave sú tieto obrábacie stroje mnohostranne použiteľné v opravárenských prevádzkach, mechanických dielňach aj v oblastiach výučby.

• Mnohostranné použitie k rôznym obrábacím činnostiam ako vŕtanie, frézovanie, rezanie závitov, ...

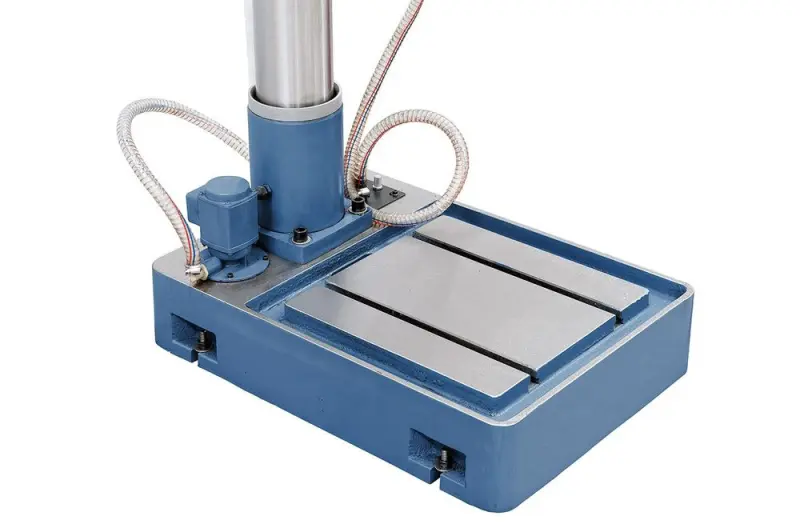

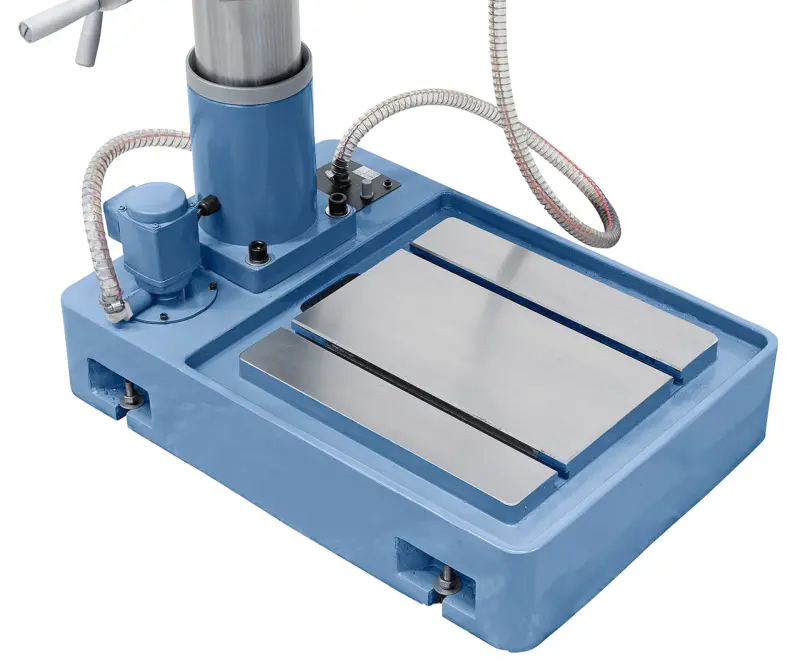

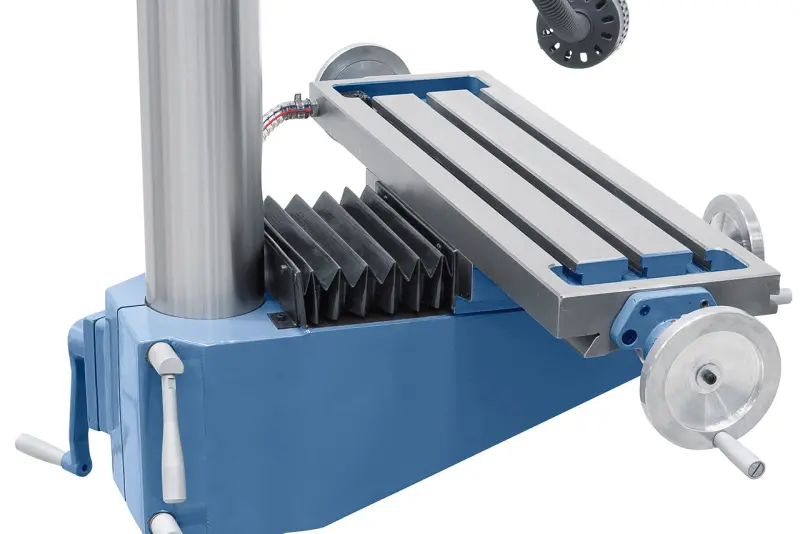

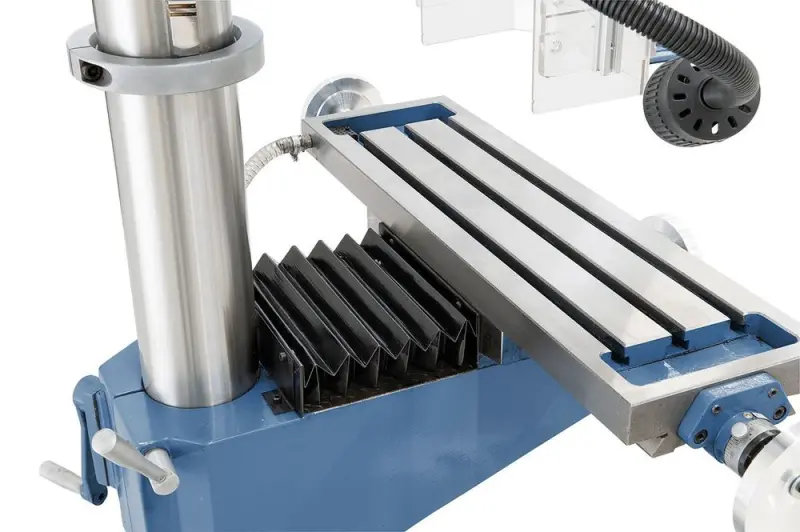

• Opracovaná základňa s T-drážkami pre upínanie vysokých obrobkov
• 2-stupňový motor s 12 prepínateľnými rýchlosťami
• Pravý a ľavý chod vretena vhodný pre závitovanie
• Jednoduchá a rýchla zmena počtu otáčok pomocou voliča prevodov

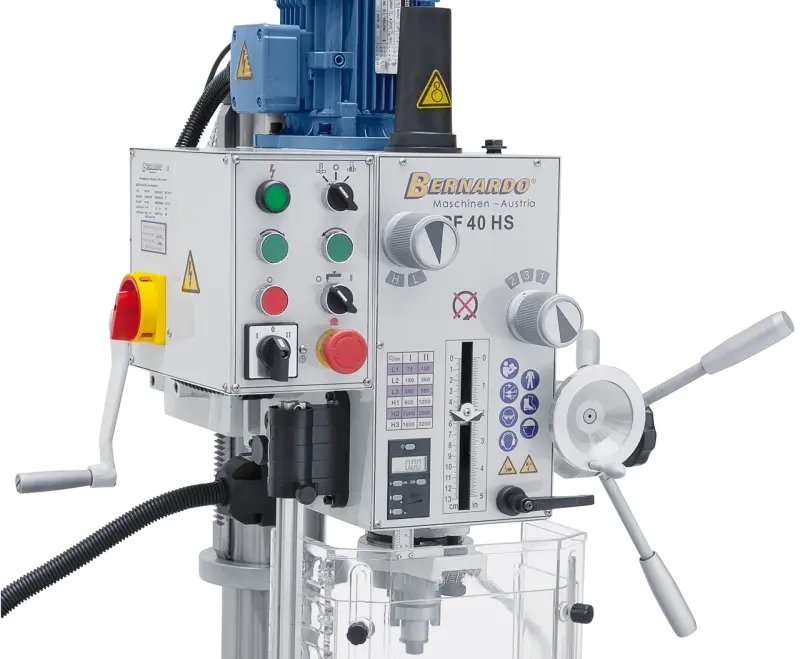

• prevodová hlava výkyvná o 180°, otočná o 360° je aj výškovo nastaviteľná
• Veľmi pokojný chod frézky zaisťujú brúsená prevodová ozubené kolesá bežiace v olejovom kúpeli>

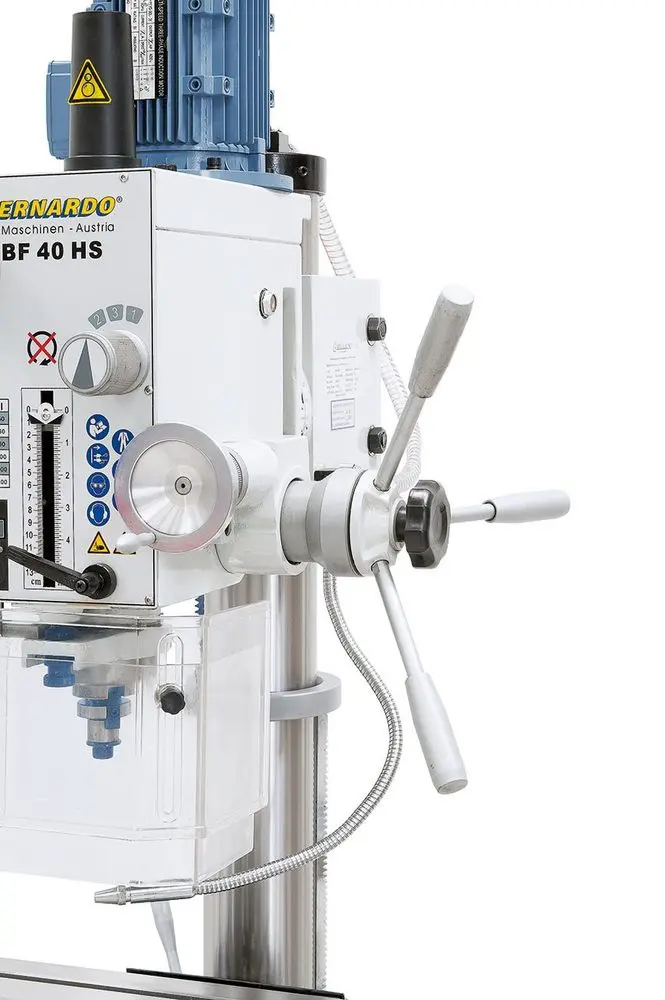

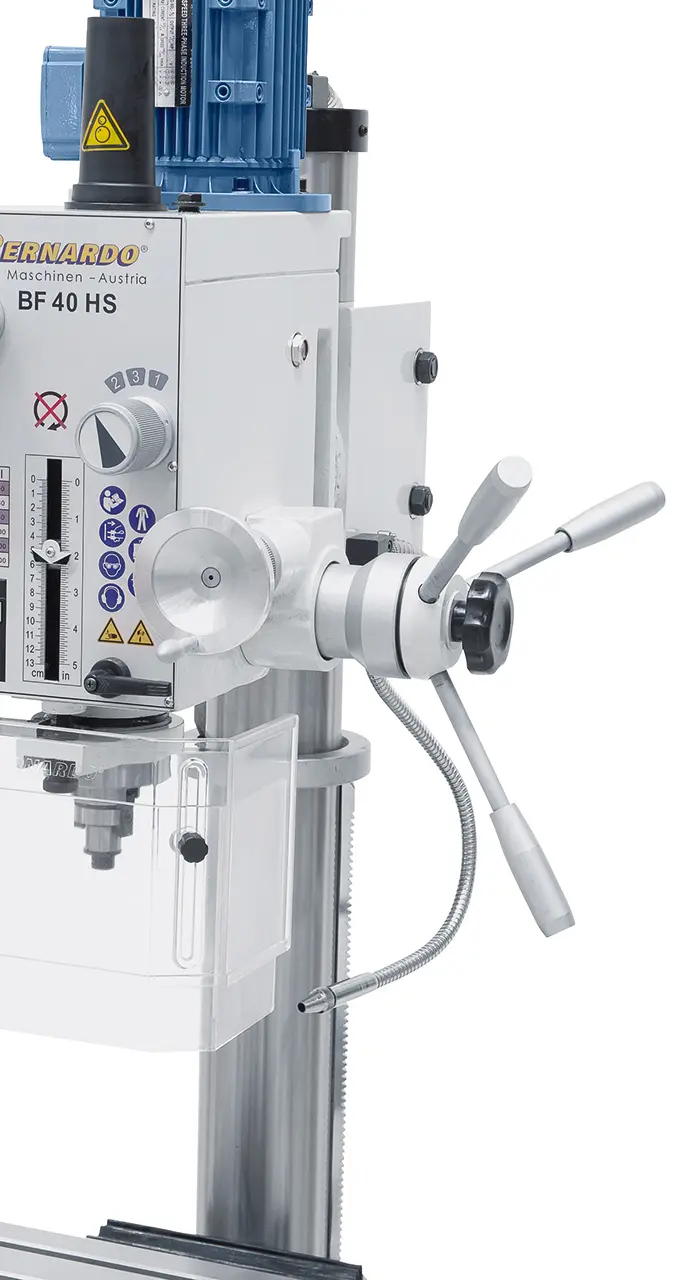

• posuv vretena pinoly rukoväťou, jemný posuv ručným kolieskom

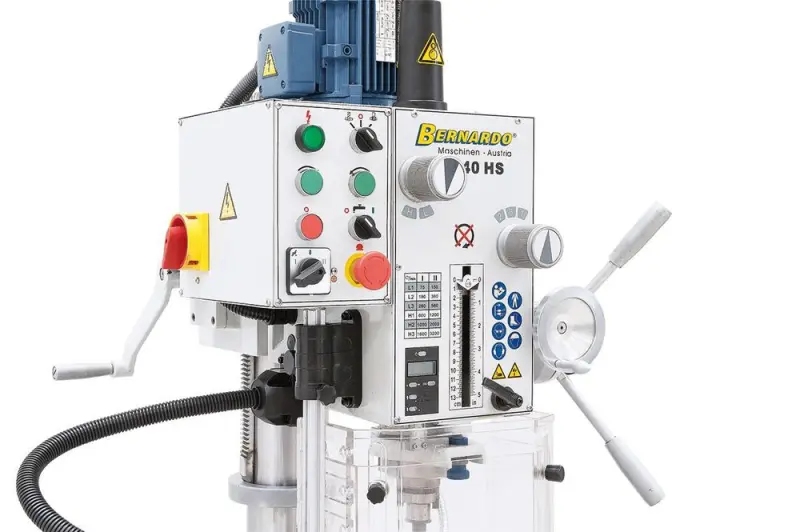

• Ergonomicky umiestnené ovládacie prvky stroja

Súčasti dodávky vrtačko-frézky Bernardo

• Rýchloupínacie skľučovadlo 1 - 16 mm/B16
• Vŕtacie tŕň MK 4/B16
• Upínacia skrutka vo vretene M 16
• Redukčné puzdro MK 4/MK 3
• Kombinovaný frézovací tŕň MK 4/27 mm
• Výškovo nastaviteľný ochranný kryt
• Digitálne zobrazenie zdvihu pinoly
• zariadenie na rezanie závitov
• Chladiace zariadenie
• LED pracovné svetlo
• Nastaviteľná stupnice hĺbky vŕtania
• Servisné náradie
