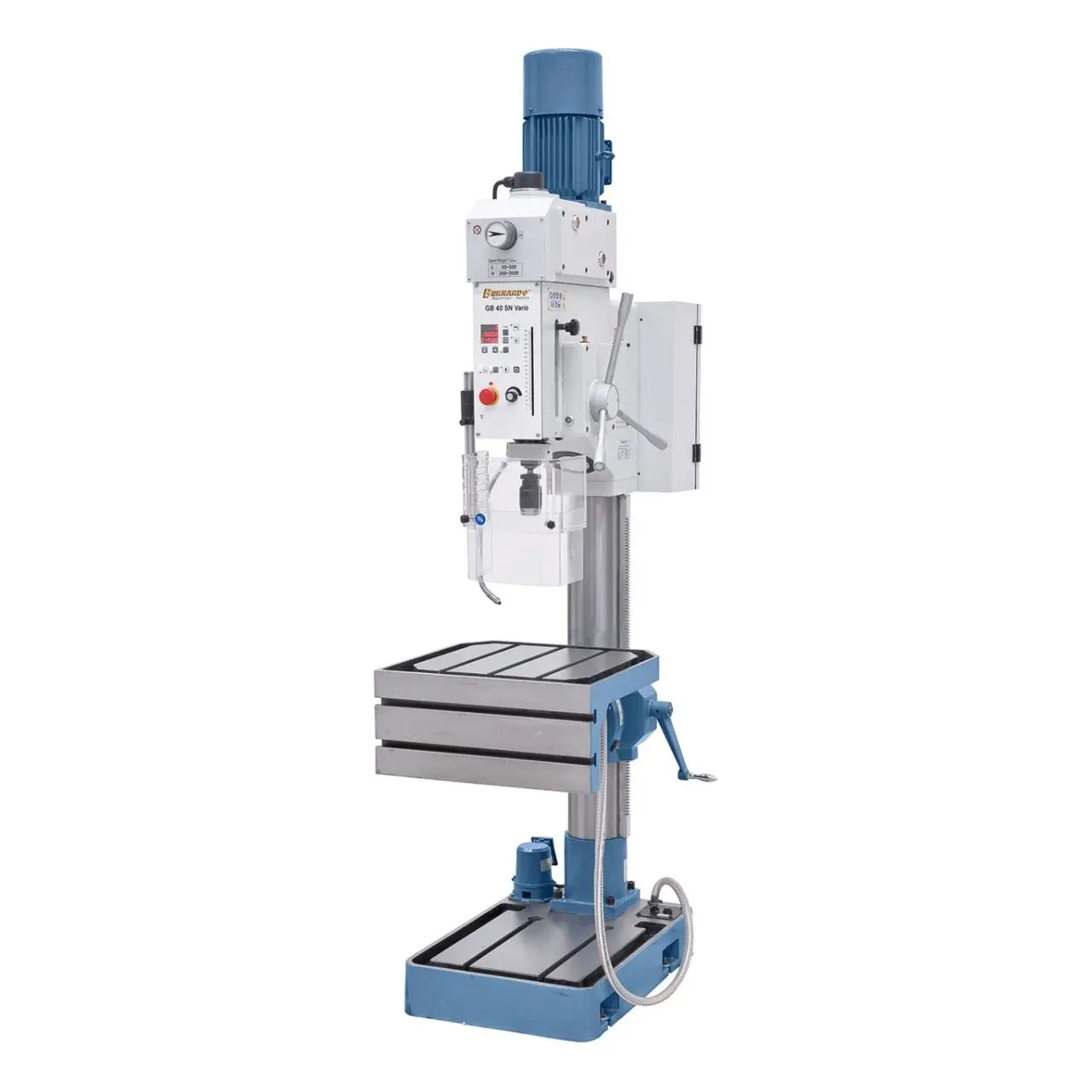

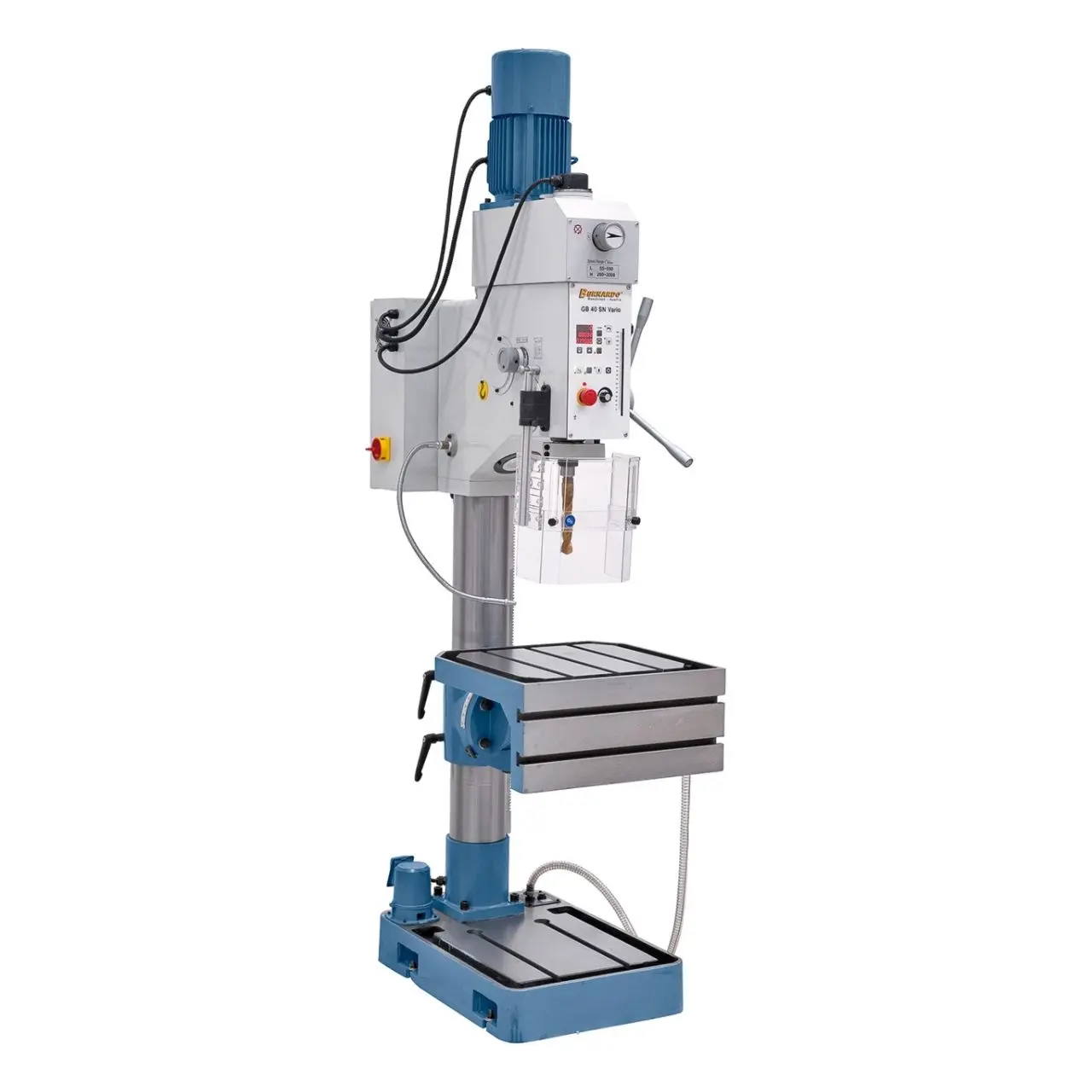

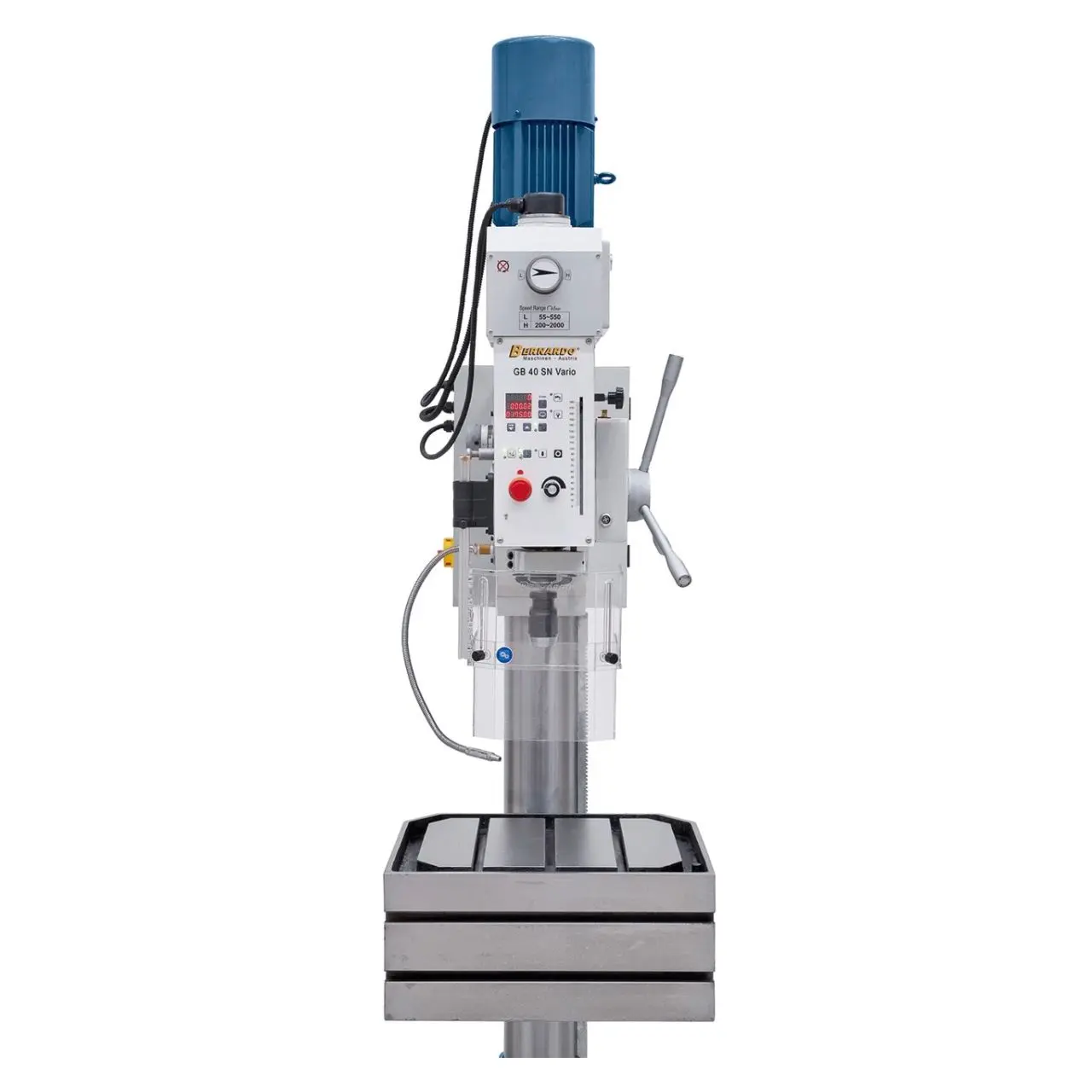

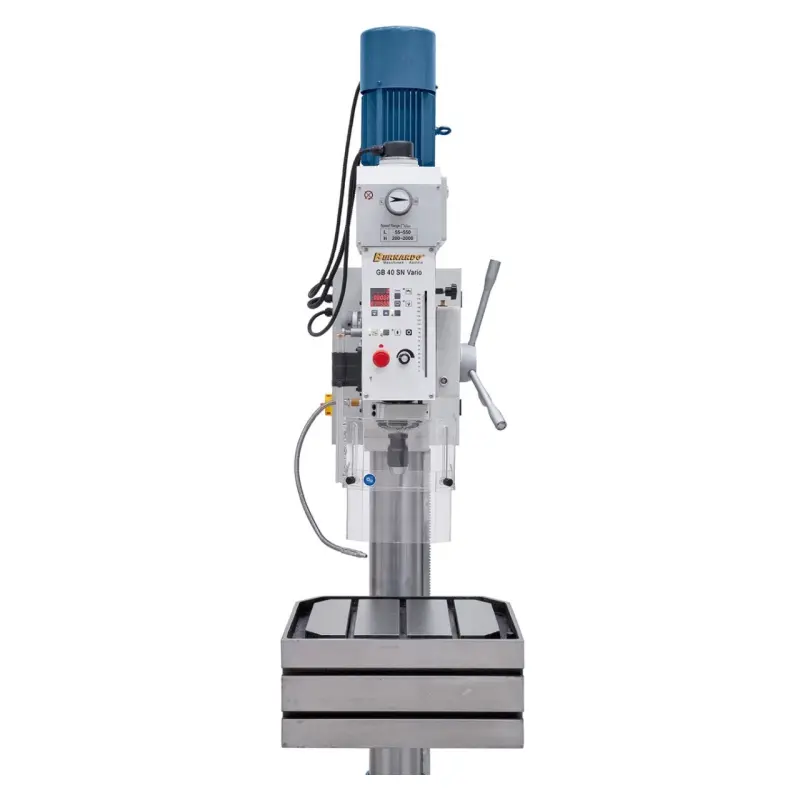

Stĺpová vŕtačka Bernardo GB 40 SN Vario (BER011291XL)
Stĺpová vŕtačka Bernardo GB 40 SN Vario (BER011291XL)
E-shop: BER011291XL
Katalog: 01-1291XL
EAN: 9009468063894
motor S660%: 3000 W, napätie 400 V, vrták 40 mm, rezanie závitov M 24, kužeľ vretena MK 4, otáčky (2 stupne - plynulo) 55 ÷ 2000 U.min-1, autoposuv, zdvih pinoly 190 mm, rozmery 620 x 1 000 x 2 300 mm
Stĺpová vŕtačka Bernardo GB 40 SN Vario (BER011291XL)
- Výkon motora S1100% [W]:2 200
- Výkon motora S660% [W]:3 000
- Napätie [V]:400
- Max. priemer vrtáka/oceľ [mm]:40
- Max. priemer vrtáka/liatina [mm]:45
- Rezanie závitov max .:M 24
- Rýchloskľučovadlo:1 - 16/B 16
- Kužeľ vretena:MK 4
- Otáčky vretena (2 stupne) [U.min-1]:55 ÷ 550/200 ÷ 2 000
- Rozsah autoposuvů [mm.ot-1]:0, 1/0,2
- Vyloženie [mm]:340
- Vzdialenosť vretena a stola [mm]:675
- Vzdialenosť vretena a základne [mm]:1 195
- Zdvih pinoly [mm]:190
- Priemer stĺpa [mm]:150
- Naklápanie stola [°]:± 45
- Veľkosť stola/T-drážky [mm]:560 x 520/18
- Veľkosť stola (zvisle) [mm]:560 x 250/18
- Veľkosť základne [mm]:535 x 505
- Rozmery (š xhxv) [mm]:620 x 1 000 x 2 300
- Hmotnosť [kg]:505
Vďaka robustnej konštrukcii a vysokému výkonu môže byť stĺpová vŕtačka Bernardos prevodovkou použitá pre opravovne aj priemyselnú výrobu.
Štandardne dodávaný naklápacie vŕtacie stôl ponúka tiež univerzálny upínací možnosti,ktoré rozširujú oblasť použitia stroja.
- Hladký a tichý chod vďaka kaleným a brúseným prevodovým kolesám
- Garantovaná presnosť ≤ 0,02 mm (merané na pinole)
- Široký rozsah otáčok 55 až 2000 ot/min s plynulou reguláciou vo 2 stupňochrozsahu pre optimálny výkon
- Chladiaci systém a LED osvetlenie ako štandard dodávky vŕtačky
- Pravý a ľavý chod pre rezanie závitov
- Automatické posuvy prepínané elektromagnetickou spojkou

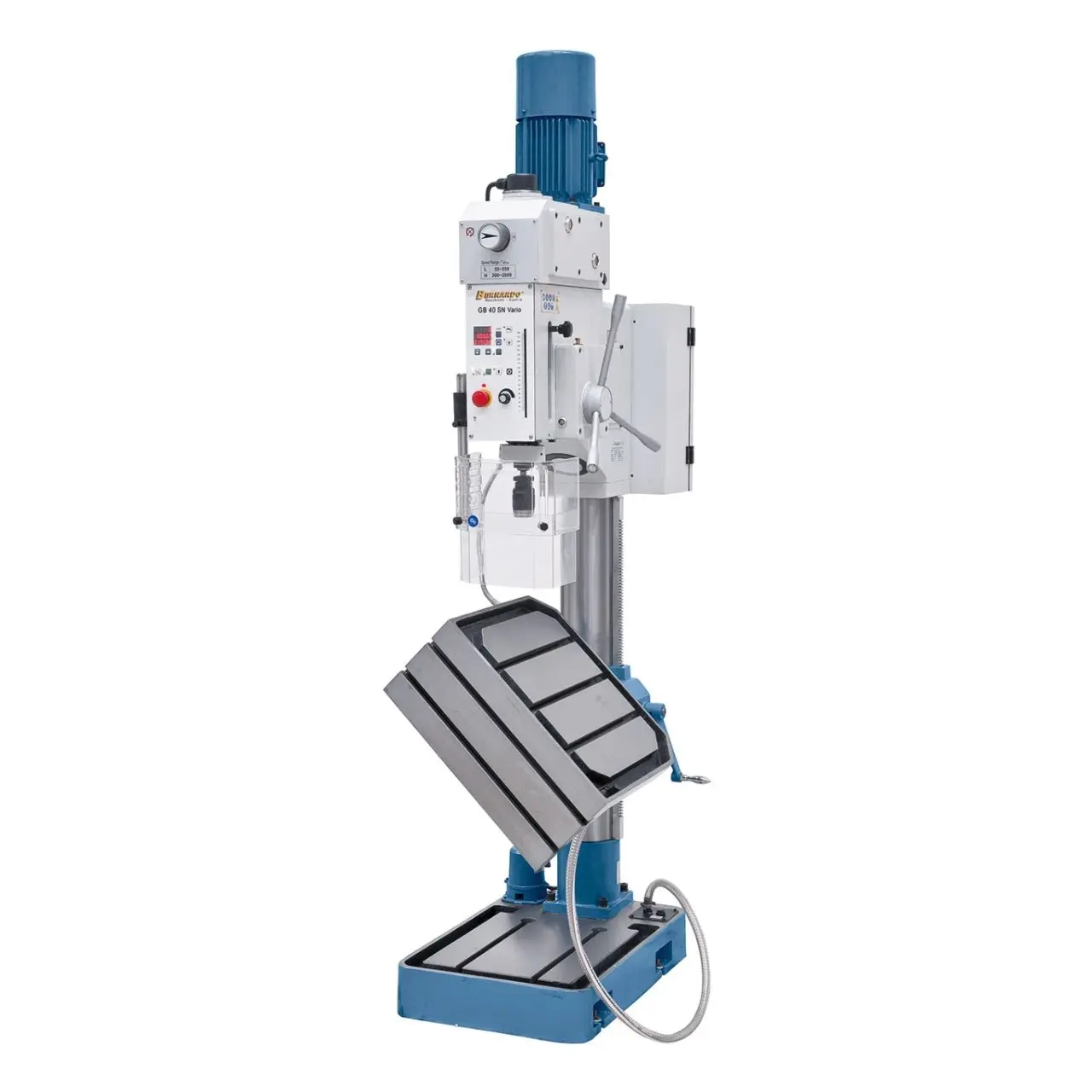

- Stôl otočný vo vodorovnej rovine okolo stĺpu s možnosťou náklonu ± 45°
- Brúsená základná doska s T-drážkami pre upínanie vysokých obrobkov
- Rýchla výmena nástroja pomocou automatického vyrážače
- Nastaviteľný hĺbkový doraz sa ľahko čitateľnou stupnicou
- Ochranný kryt s koncovým spínačom pre zvýšenie bezpečnosti
- Užívateľsky prívetivé ovládanie pomocou membránovej klávesnice
Súčasti dodávky stĺpové vŕtačky Bernardo
- bezklíčkové skľučovadlo 1 - 16 mm/B 16
- Upínací tŕň MK 4/B 16
- Redukčné puzdro MK 4/MK 3, MK 3/MK 2
- Frekvenčný menič Delta VFD
- Automatický vyhadzovač nástrojov
- Chladiace zariadenie
- Elektromagnetický posuv vretena
- Závitovacie zariadenie
- LED svetlo stroje
- Digitálne zobrazenie otáčok
- Digitálne zobrazenie hĺbky vŕtania
- Výškovo nastaviteľný ochranný kryt
Videá
Odkazy
{common|4|productList}
{common|4|manuals}
Katalogy
BERNARDO kovoobrábění
BERNARDO vrtačky
magneticke_vrtacky
zavitorezne_vrtacky
vrtacky
vrtacko_frezky
soustruhy
pasove_a_kotoucove_pily
brusky
Soustruhy na dřevo
BERNARDO soustruhy
BERNARDO brusky
BERNARDO frézky
BERNARDO pily
Akce 14. 10.2020 - 31. 12.2020
Magnetické vrtačky 2021
Závitořezné vrtačky 2021
Vrtačky 2021
Vrtačkofrézky 2021
Soustruhy 2021
Pásové a kotoučové pily 2021
Brusky 2021
Dokumenty
Ostatné
TECHNICKÉ ÚDAJE
Výkon [W]
Výkon [W]
2200 Kužel vřetena
Kužel vřetena
MK 4 Otáčky [U.min-1]
Otáčky [U.min-1]
2000 Počet rychl.stupňů
Počet rychl.stupňů
2 Napětí [V]
Napětí [V]
400 Průměr sloupu [mm]
Průměr sloupu [mm]
150 Průměr vrtáku [litina] [mm]
Průměr vrtáku [litina] [mm]
45 Průměr vrtáku [ocel] [mm]
Průměr vrtáku [ocel] [mm]
40 Rozměry [mm]
Rozměry [mm]
620 × 1000 × 2300 Rozměry stolu [mm]
Rozměry stolu [mm]
560 × 520 Rozměry základny [mm]
Rozměry základny [mm]
535 × 505 Řezání závitů
Řezání závitů
M 24 T-drážky | velikost [mm]
T-drážky | velikost [mm]
18 Upínání nástroje
Upínání nástroje
1 ÷ 16 Vyložení [mm]
Vyložení [mm]
340 Vysunutí vřetena [mm]
Vysunutí vřetena [mm]
190 Hmotnost [kg]
Hmotnost [kg]
505 Vzdálenost vřetena a stolu [mm]
Vzdálenost vřetena a stolu [mm]
675 Strojní posuv [mm.ot-1]
Strojní posuv [mm.ot-1]
0,1 / 0,2 Výkon - cykl. zátěž [W]
Výkon - cykl. zátěž [W]
3000
