Stĺpová vŕtačka Bernardo GB 40 N s uhlovým stolom (BER011292XL)
Stĺpová vŕtačka Bernardo GB 40 N s uhlovým stolom (BER011292XL)
E-shop: BER011292XL
Katalog: 01-1292XL
EAN: 9009468047191
1,5 kW, 400 V, otáčky (12 st.) 75 ÷ 2020 U.min-1, vrták 40 mm, závitovanie M 24, vyloženie 340 mm, rozmery 570 × 850 × 2230 mm
Stĺpová vŕtačka Bernardo GB 40 N s uhlovým stolom (BER011292XL)
- Výkon motora S1 100% [W]:1 500
- Výkon motora S6 60% [W]:2 200
- Napätie [V]:400
- Max. priemer vrtáka/oceľ [mm]:40
- Max. priemer vrtáka/liatina [mm]:45
- Rezanie závitov max .:M 24
- Sklíčidlo [mm]:1 ÷ 13/B 16
- Kužeľ vretena:MK 4
- Otáčky vretena [U.min-1]:(12) 75 ÷ 2 020
- Rozsahy posunov [mm.U-1]:0,12/0,24/0,40
- Vyloženie [mm]:340
- Naklápanie stola [°]:± 45
- Vzdialenosť vreteno/stôl [mm]:580
- Vzdialenosť vreteno/základňa [mm]:1 200
- Zdvih pinoly [mm ]:195
- Priemer stĺpa [mm]:140
- Veľkosť stola/T-drážky [mm]:500 x 540/18
- Veľkosť stola (zvisle) [mm]:500 x 240/18
- Základňa [mm]:400 x 410
- Rozmery (š xhxv) [mm]:570 x 850 x 2 230
- Hmotnosť [kg] :490

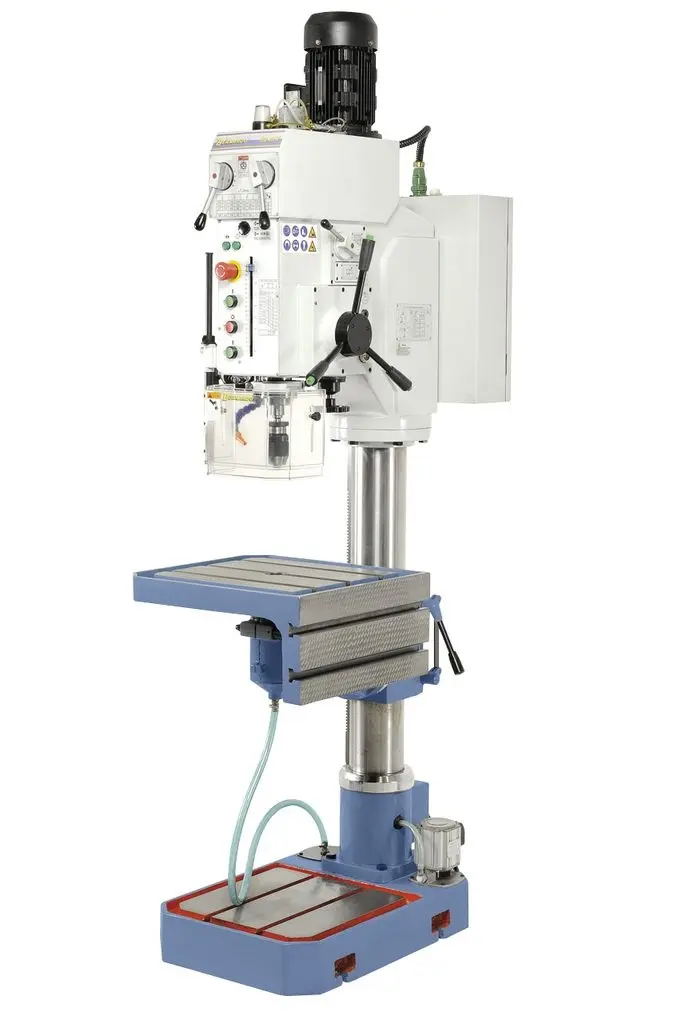

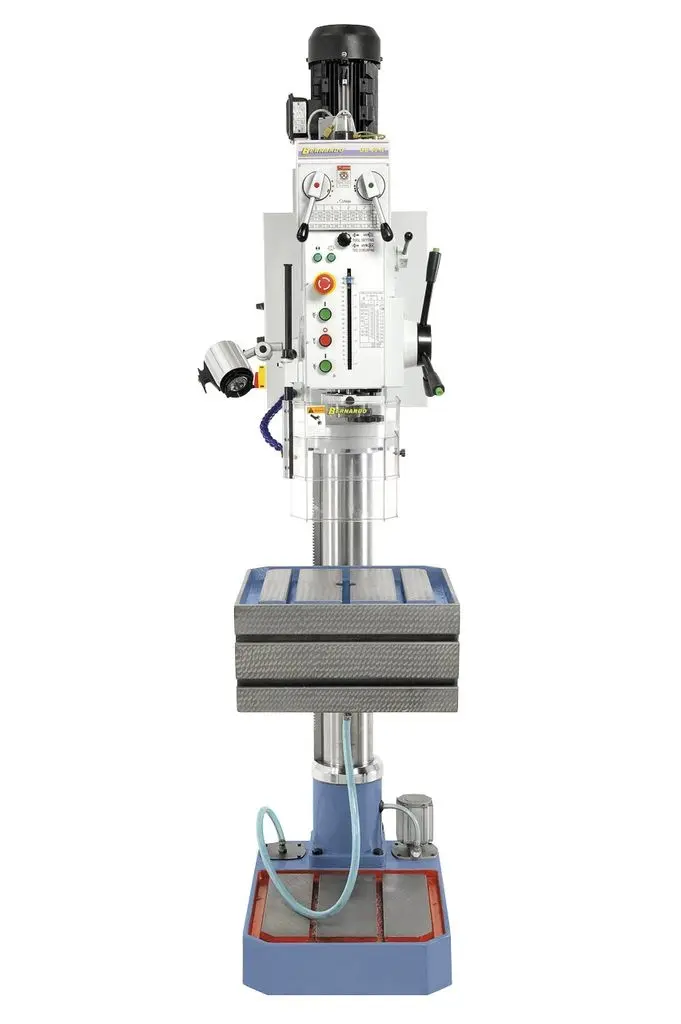

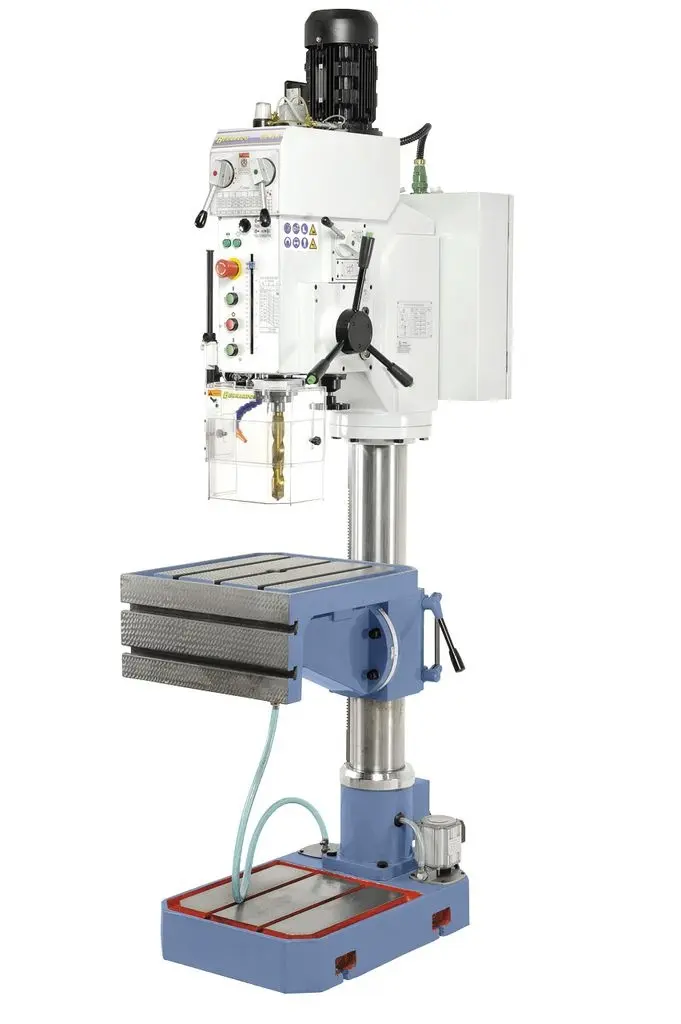

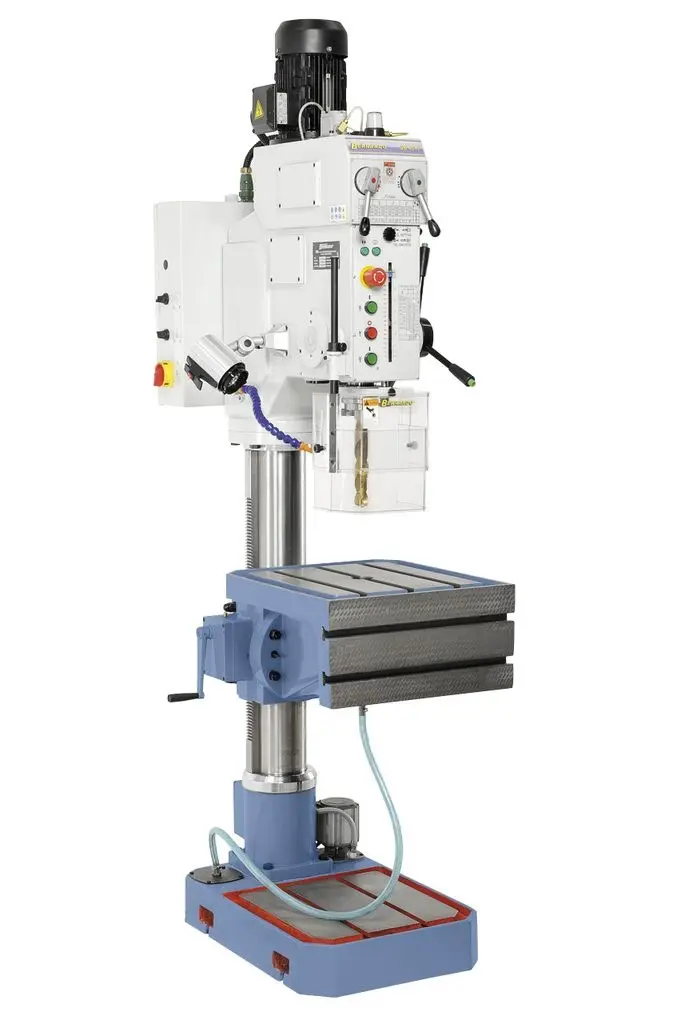

Stĺpová vŕtačka Bernardo GB 40 N s uhlovým stolom
Prevodová stĺpová vŕtačka GB 40 je ťažká vŕtačka s veľkým rozsahom otáčok, automatickým posuvom a uhlovým vŕtacím stolom v sériovej výbave
- 3 automatické posuvy vretena s radením pomocou elektromagnetickej spojky

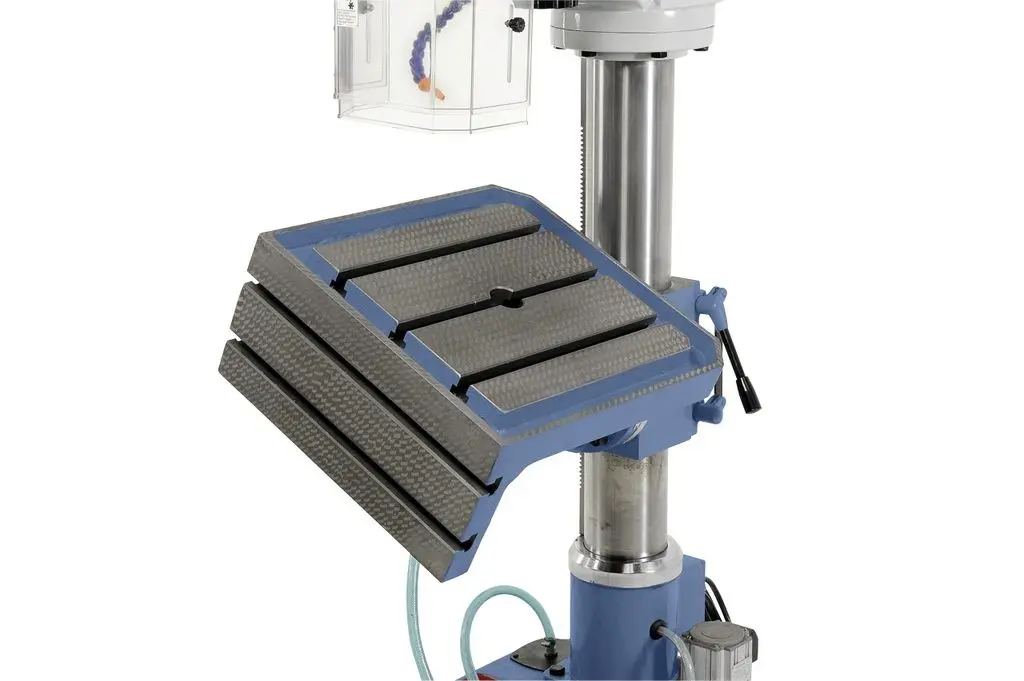

- Stôl je otočný vo vodorovnej rovine okolo stĺpu, nastaviteľný až 45 ° vpravo i vľavo

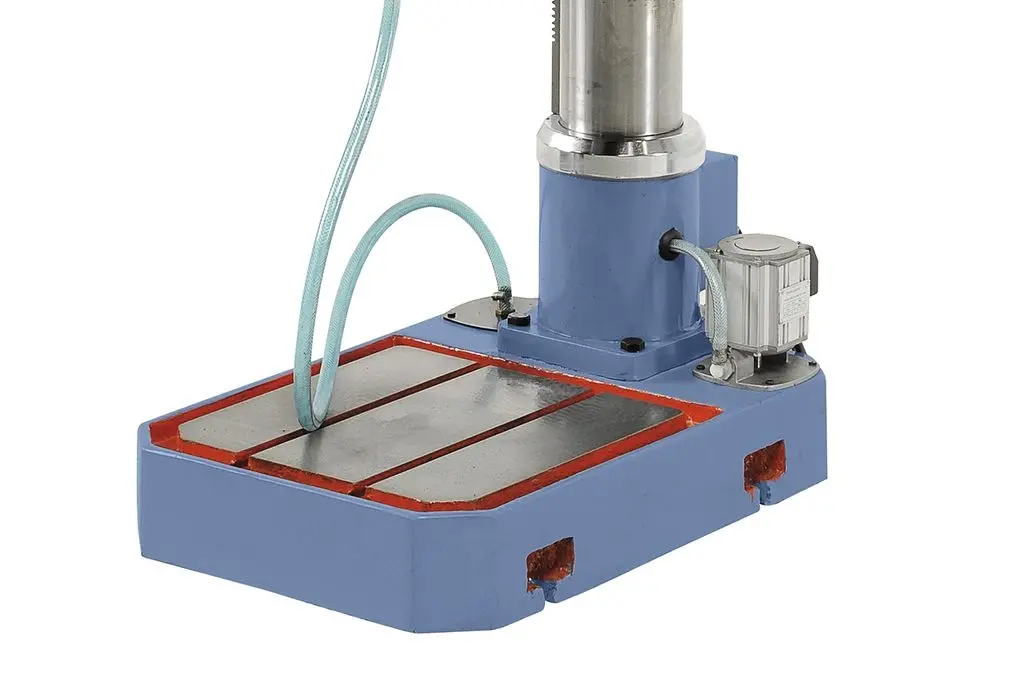

- obrobené pracovné základňa stroja (400 x 410 mm) s integrovaným čerpadlom chladiacej kvapaliny
- Zaručená centrovanie ≤ 0,02 mm, merané na pinole
- Pokojný chod stroja vďaka kaleným a brúseným prevodom
- Rýchla zmena vŕtacieho nástroja automatickým Vyrážacie
- Výkonný hnací motor určený pre trvalú prevádzku
Súčasti dodávky stĺpové vŕtačky Bernardo
- Masívny uhlový stôl (sklopný a otočný)
- Skľučovadlo (ozubené) 1 ÷ 13 mm/B 16
- Upínací tŕň MK 4/B 16
- Redukčné puzdro MK 4/MK 3, MK 4/MK 2, MK 3/MK 1
- Chladiaci systém
- Závitovacie zariadenie
- Elektromagnetický posuv pinoly/vretena
- Automatický vyrážač nástrojov
- Prvá olejová náplň Shell Tellus 46
- LED pracovné osvetlenie
- Výškovo nastaviteľný ochranný kryt
