• Rozmer pracovného stola [mm]: 500 x 1 100
• T-drážky počet/šírka [mm]: 3 / 18
• Elektro-magnetická upínacia doska [mm]: 500 x 1 000
• Max. posuv - pozdĺžny [mm]: 1 150
• Max. posuv - priečny [mm]: 560
• Max. vzdialenosť stredu vretena od povrchu stola [mm]: 600
• Maximálna hmotnosť obrobku [kg]: 700
• Rozmery brúsneho kotúča [mm]: 350 x 50 x 127
• Rýchlosť stola, hydraulický pohon [m.min^-1]: 5 ÷ 25
• Priečny posuv
  • Autoposuv [mm.zdvih^-1]: 0,5 ÷ 30
  • Rýchloposuv [mm.min^-1]: 0 ÷ 600
• Vertikálny posuv
  • Autoposuv, vertikálne [mm]: 0,005 / 0,01 / 0,015 / 0,02 / 0,03 / 0,04
  • Rýchloposuv [mm.min^-1]: 0 ÷ 300
• Celkový príkon [W]: 13 200
• Motor vretena [W]: 7 500
• Otáčky vretena [U.min^-1]: 1 440
• Motor hydraulického čerpadla [W]: 3 000
• Rozmery (š x h x v) [mm]: 3 880 × 2 150 x 2 420
• Hmotnosť [kg]: 5 500

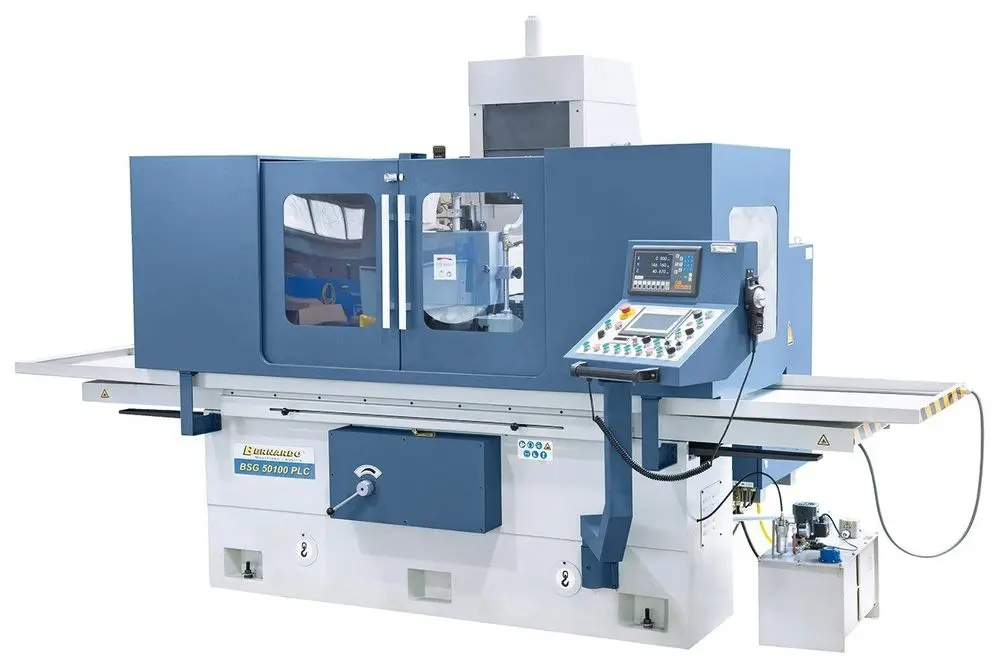

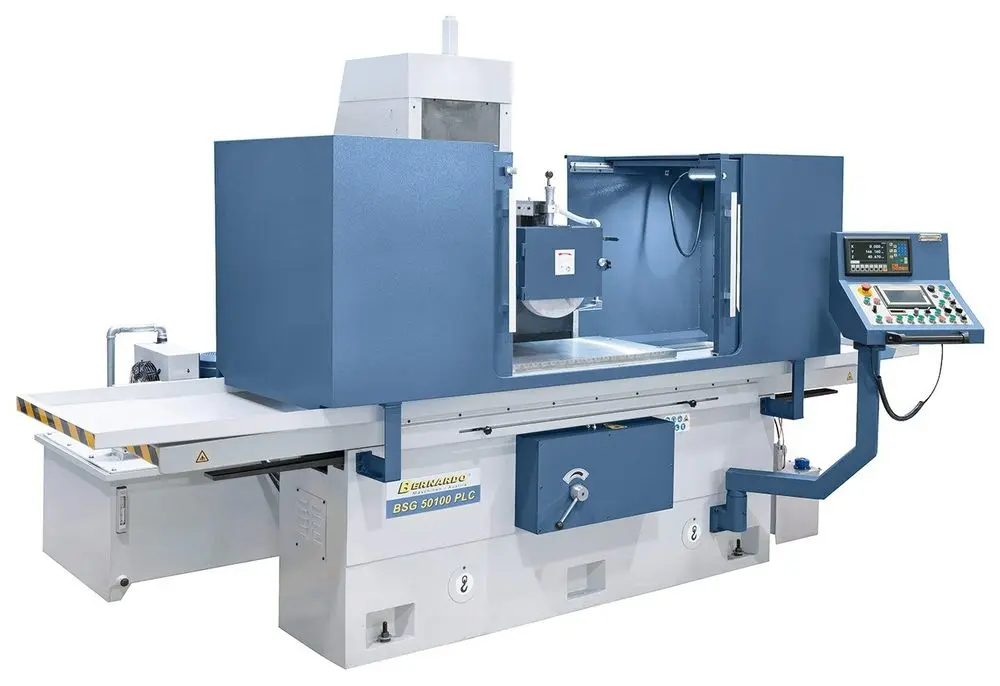

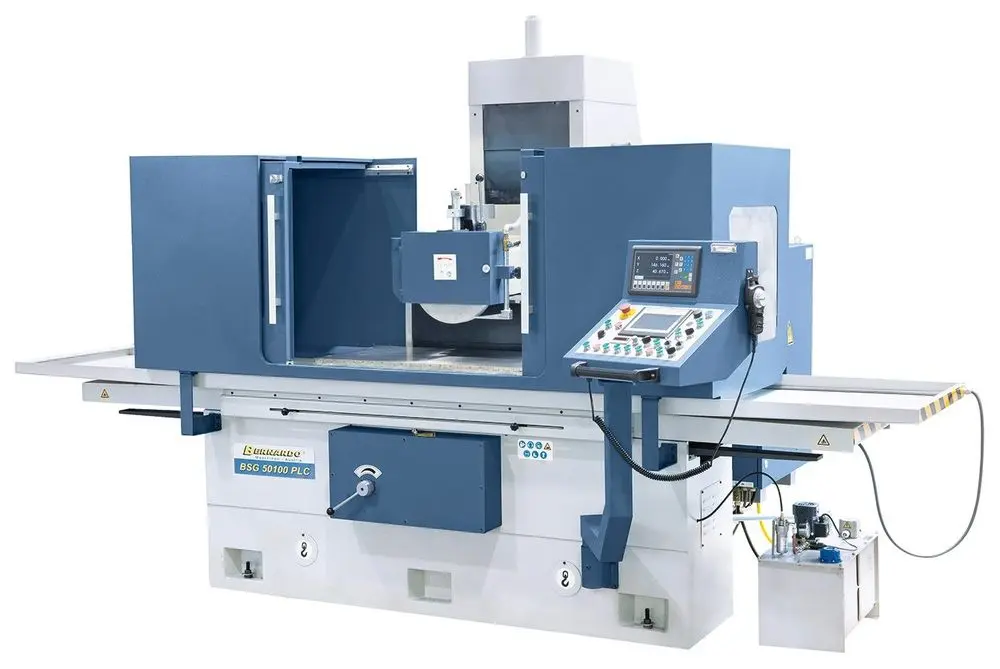

Rovinná brúska Bernardo BSG 50100 PLC

Rovinné brúsky Bernardo BSG radu PLC sú vhodné pre obrábanie obrobkovdo hmotnosti až 1 700 kg a rozmeru brúsené plochy až 2350 x 660 mm.
Vzhľadom k rozsiahlemu štandardnému vybaveniu:

• Počítačom riadený vertikálny posuv,
• Paralelný Orovnávacie kotúče s mikrometrickým nastavením,
• Magnetická upínací doska (vrátane odmagnetovanie),
• Digitálne odmeriavanie 2os,

poskytujú tieto modely optimálne a cenovo výhodnú alternatívu pre opravya výrobu nielen foriem, nástrojov, apod.

• Použitý hydraulický systém zaisťuje jemný a presný pohyb stola aj pri plnom zaťažení stola brúsky
• Masívne dimenzovanová, stabilné a rebrovaním vystužená konštrukcia celého stroja
• Tuhý korpus stroje bez pnutia zaručuje vysokú presnosť a pokojný chod brúsky
• Prášková povrchová úpravaTurcite-Bkalených a brúsených vodiacich plôch zaisťuje, že v oboch osiach nedôjde k zadieraniu klzných plôch
• Axiálne a radiálne vôle v uložení vretena sú znížené použitím predopnutých presných ložísk
• Digitálne riadený automatický vertikálny posuv so servomotorom
• Jednoduché nastavenie pozdĺžnej a priečnej dráhy (pojazdu) stola pomocou koncových nárazníkov/zarážok
• Pozdĺžny a priečny pohyb stola v presnom v-vedenie
• Prísuv pomocou rýchloposuvu pre nabehnutí na požadovanú pracovnú výšku. Nastaviteľný hrubovacie, dokončovacie a leštiace chod
• Automatizovaný, digitálne riadený cyklus obrábanie Siemens PLC s jednoduchým nastavenia operácií pomocou dotykovej obrazovky:
  • nastavením rýchloposuvu
  • nastavením veľkosti úberu materiálu
  • nastavenia obojstrannej presahu brúsenie
  • automatické naprogramovanie, prevedenie a ukončenie cyklu

Súčasti dodávky brúsky na plocho Bernardo

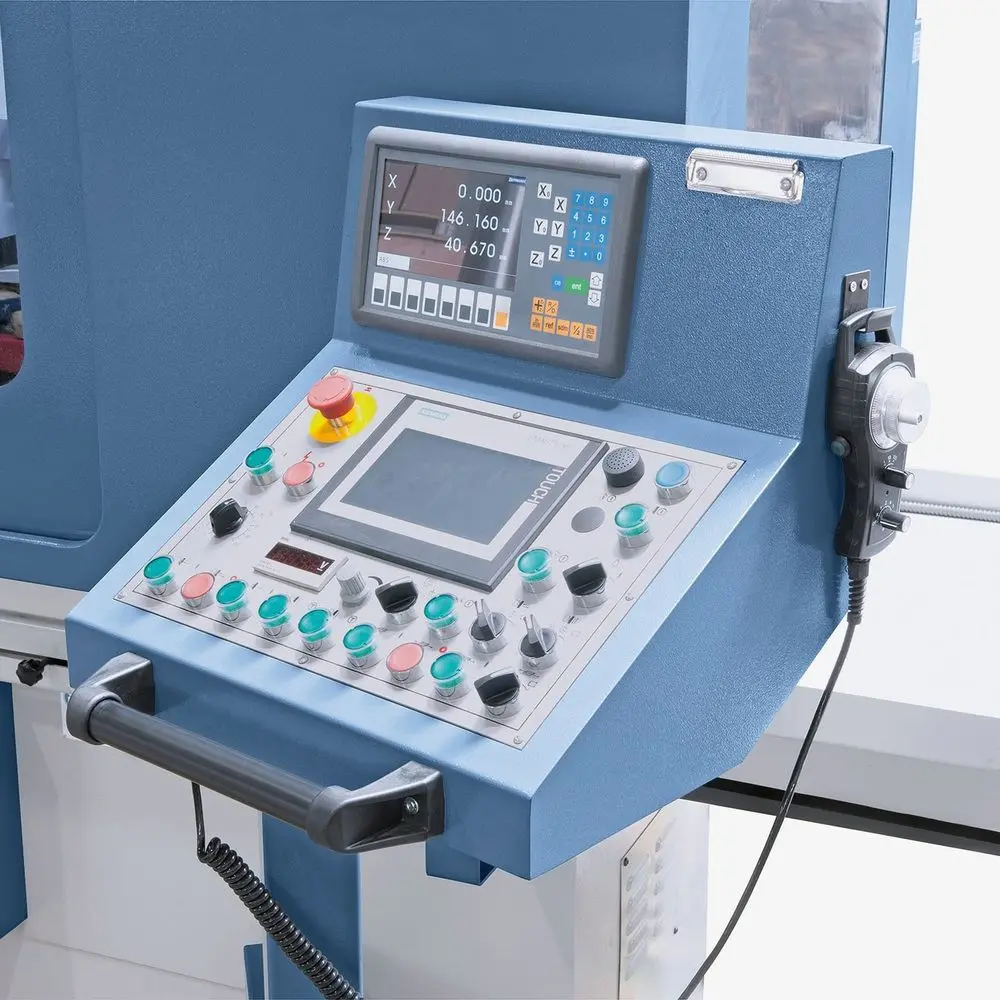

• Riadiaci systém Siemens + Siemens SMART panel IE V3 s dotykovým ovládaním
• Digitálne odmeriavanie ES-12 H s LCD displejompre odmeriavanie a zobrazovanie pozícií vo 2 osiach
• Diaľkové ovládanie brúsky pomocou ručného kolieska s elektronickým prepojením

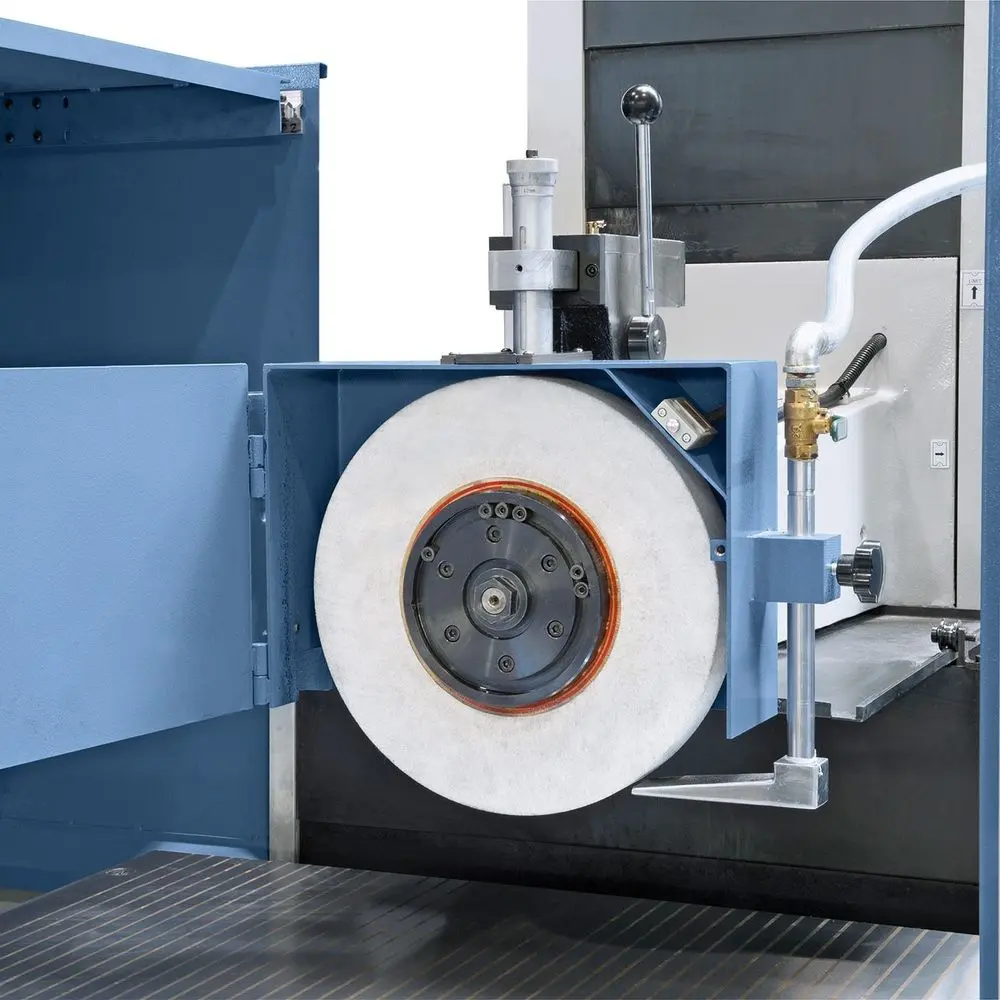

• Brúsny kotúč
• Príruba brúsneho kotúča
• LED pracovné svetlo
• Magnetická upínací doska
• Vyvažovacie stojan
• Vyvažovacie tŕň
• Ochranný kryt
• Paralelný orovnávanie
• Demag netizační zariadenie

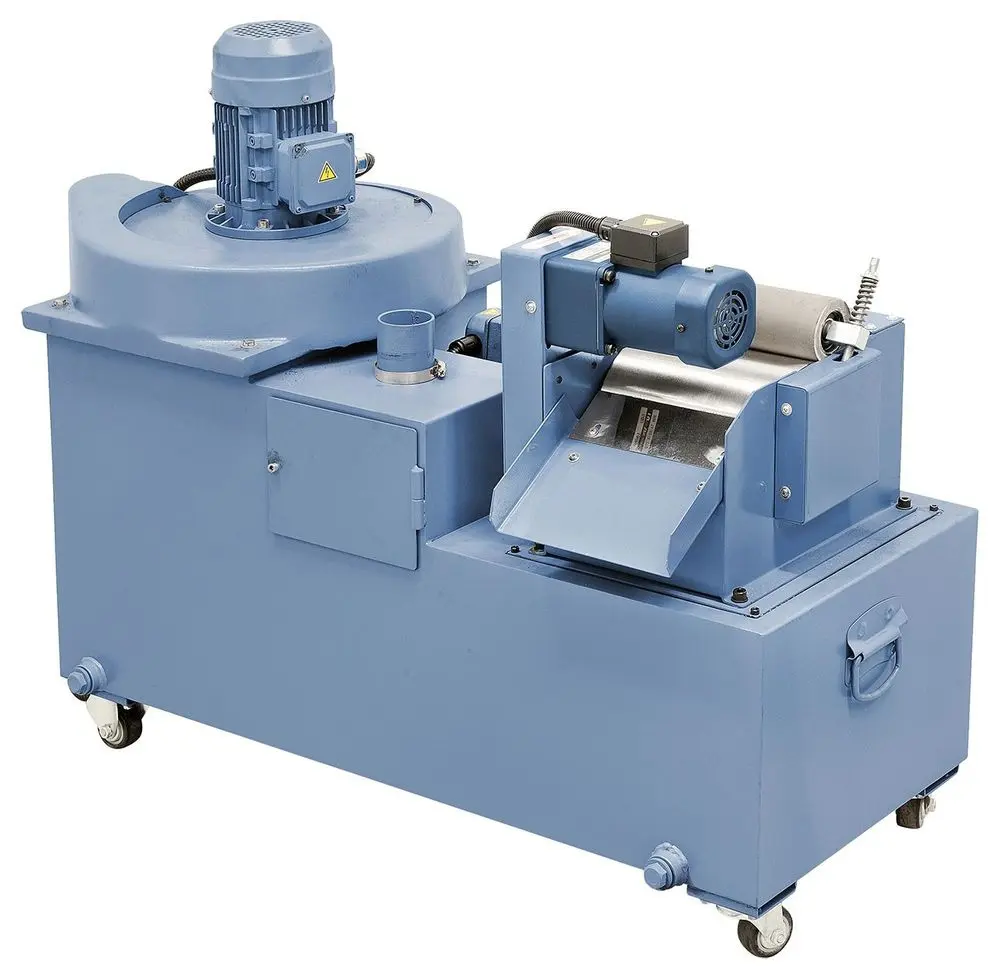

• Chladiace zariadenie
• Diamantový Orovnávacie brúsnych kotúčov
• Nivelačný kyvný prvok
• Centrálne mazanie

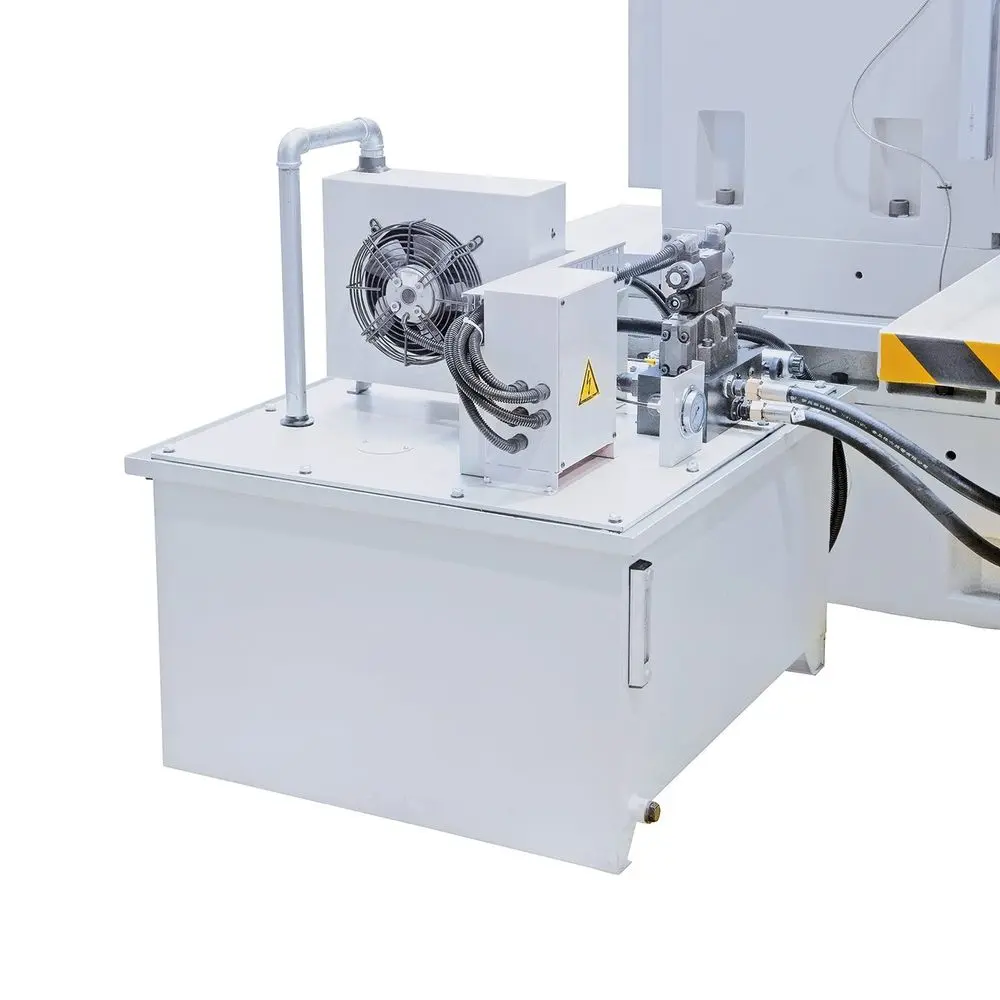

• Chladenie hydraulického oleja
• Obslužné a servisné náradie
