• Šírka čeľustí [mm]: 92
• Upínací dĺžka [mm]: 0 ÷ 138 | 71 ÷ 208
• Výška čeľustí [mm]: 32

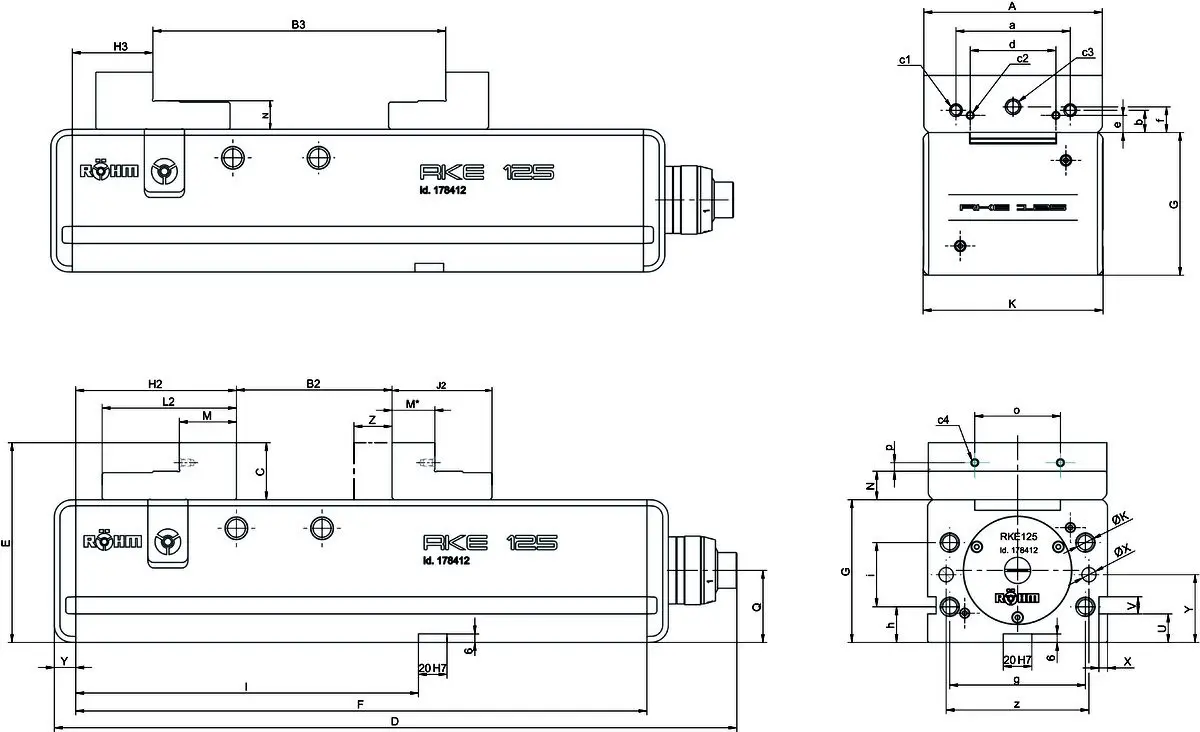

• Celková dĺžka (D_max) [mm ]: 330
• Dĺžka zveráka (F) [mm]: 276
• Šírka zveráka [mm]: 94
• Výška zveráka [mm]: 112
• Upínací tlak [kN]: 25
• Hmotnosť [kg]: 15

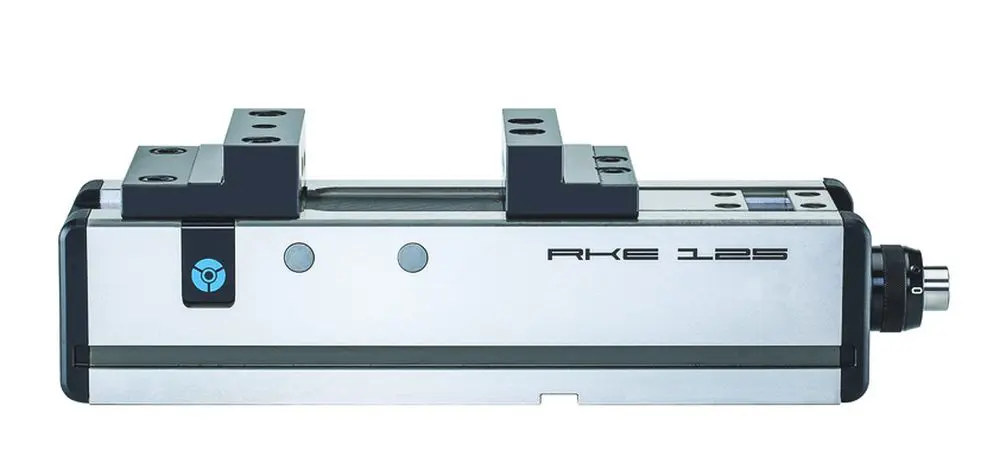

NC kompaktný hydro-mechanický zverák Röhm RKE 92

Kompaktný presný zverák pre CNC obrábacie centrá vybavený hydraulickým ručným posilňovačom. Umožnuje bezpečné upínanie pri minimálnej námahe obsluhy.
Tieto prémiové modulárne zveráky sú vhodné pre obrábacie centrá, brúsky, frézky a sú ideálne pre 5-stranné obrábanie.

• Výborná dostupnosť upnutého obrobku pre obrábanie
• Vysoká opakovateľná presnosť upnutia
• Upínací systém: Mechanicko-hydraulický, ručne ovládaný
• pohon vretena a mechanicko-hydraulický prevod sily sú zapuzdrené - ochrana proti trieskam
• Jednoduchým otočením regulátora upínacie sily je možné predvoliť až 60 kN upínacie sily.
  Pre upnutie na deformácie citlivých obrobkov, možno posilňovacie funkciu vypnúť

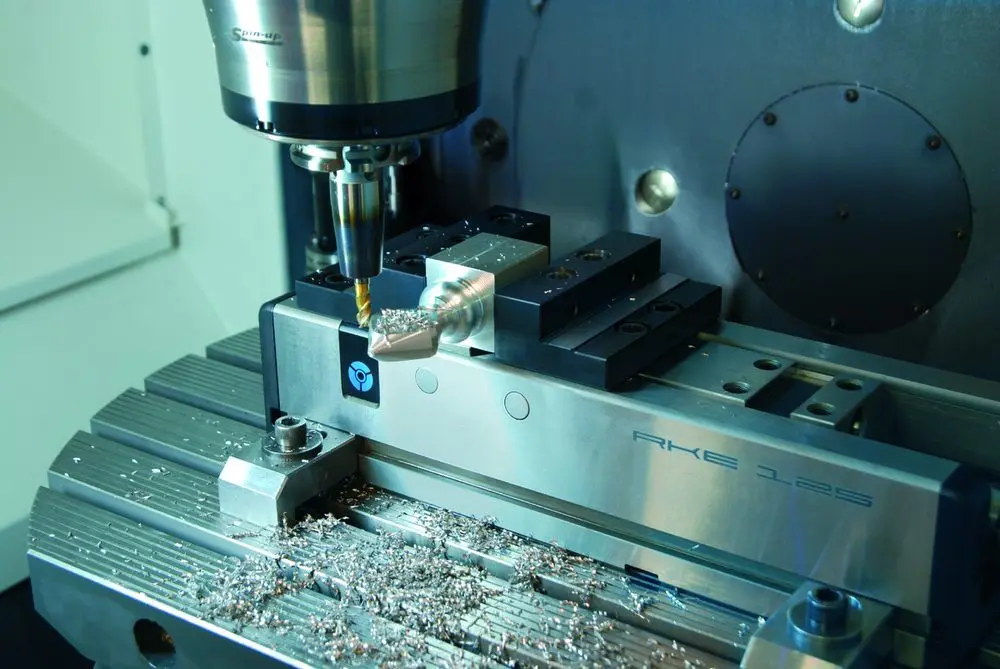

• Zvlášť vhodné pre použitie na obrábacích centrách
• Ochrana proti trieskam
• Telo zveráku je vykonané z masívnej ocele a všetky vodiace plochy sú kalené a brúsené na všetkých stranách. Spodný diel s priečnou drážkou 20 H7
• Univerzálne použiteľné- zveráky možné používať horizontálne,vertikálne alebo aj na boku
• Jednoduché spojenie viacerých modulárnych zverákov pre prácu v zostavách
• Sadu dvoch aj štyroch zverákov je možné použiť vertikálne bez použitia palety
• Upínacia plocha pre upínanie úpinkami (krapnami)
• Centrálne mazanie vodítok a závitu vretena
• Závit pre uhlovú montáž pohonu
• Dlhé funkčné a upínacie plochy sú na všetkých styčných stranách tvrdené a presne brúsené
• Otočná pevná a pohyblivá reverznej čeľusť
• Otvory so závitom pre montáž všetkých plochých čeľustí Röhm sa šírkou 125/160 mm
• Stabilné zveráky s kompaktným dizajnom a maximálnou presnosťou upínanie pre stiesnené priestory
.
• Jednoduchá obsluha
