• Priemer náhonu - externý [mm]: 11
• Spojka na strane násadca - priemer [mm]: 7,5
• Dĺžka [mm]: 2 100
• Otáčky [U.min^-1]: 750 ÷ 18 000

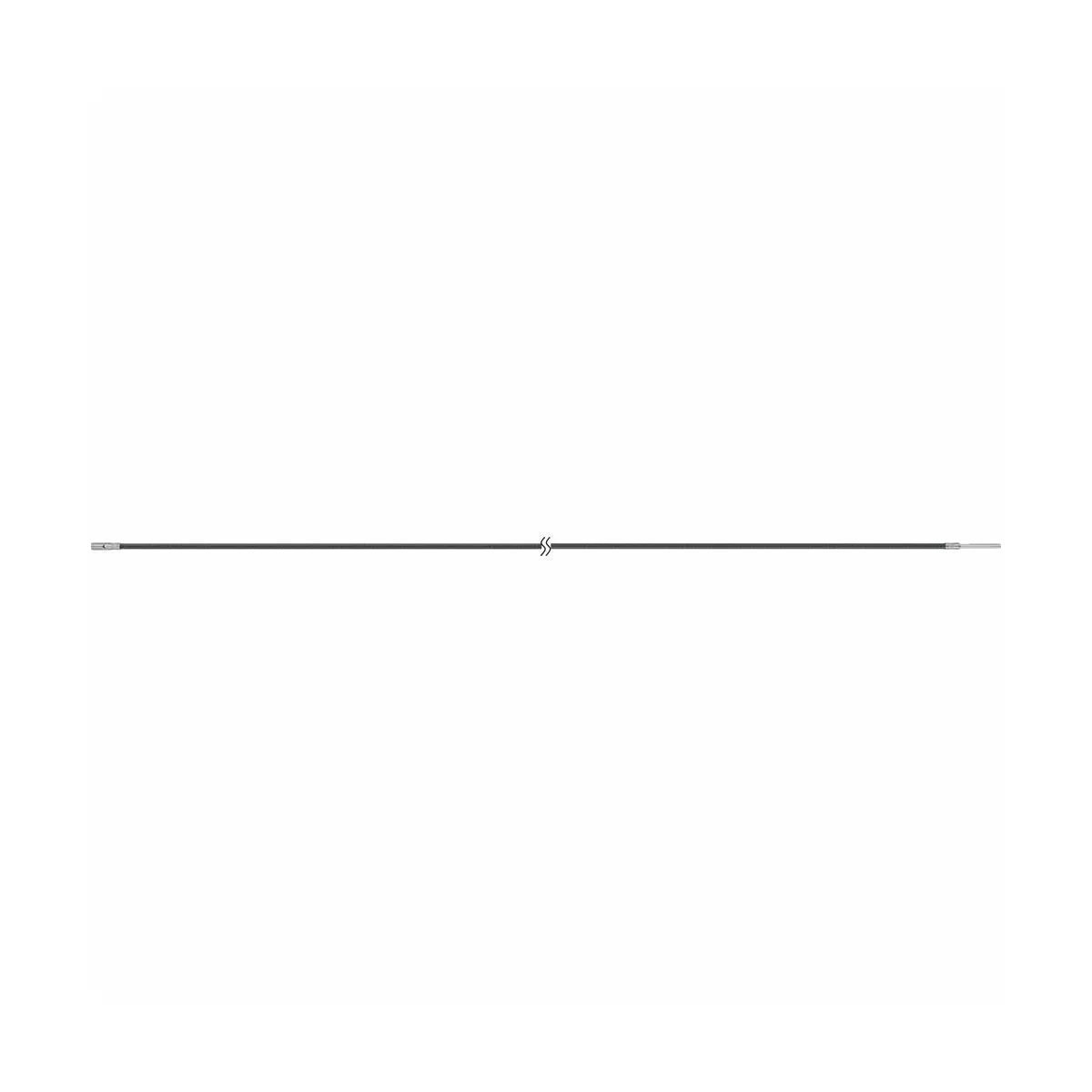

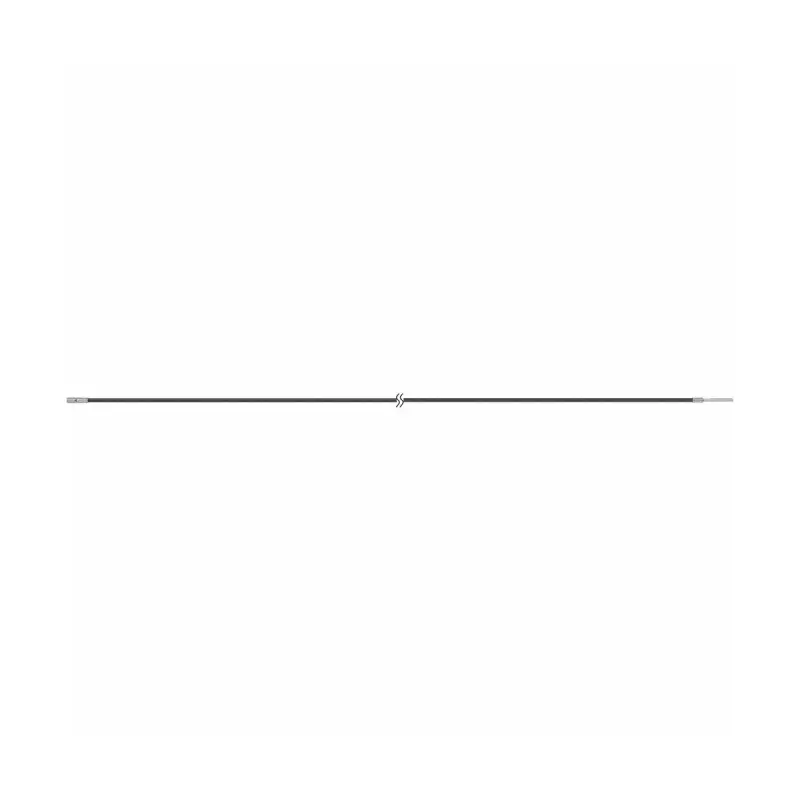

Pružné jadro, dĺžka 2100 mm, bovdenového náhonu Pferd

• Pružné hriadele sa skladajú z troch súčastí, ktoré možno rôznymi spôsobmi kombinovať:
  • pružné jadro (SE)
  • pružné puzdro (SCH)
  • násadec (HA)
• Pružné jadro sa skladá zo štyroch až desiatich vrstiev drôtu podľa DIN 2076 a je špeciálne navrhnuté pre vysokorýchlostné otáčanie v smere hodinových ručičiek
• Spojka je bezpečne pritlačená k jadru
• Po približne 100 prevádzkových hodinách musí byť jadro pružného hriadeľa znovu namazané
• Flexibilný plášť sa skladá z gumy odolnej proti oleju
• Vnútro náhonu je plochá oceľová špirála a vonkajšia strana je pevná guma
• Spojovacie spojky sú pevne pritlačené a uzavreté v gumovom plášti ako výstuž
• Násadce sú ľahké a ľahko sa s nimi manipuluje a pokrývajú široký rozsah otáčok
• Vďaka nízkym emisiám hluku je možná nepretržitá prevádzka s malou únavou
• Vymeniteľné klieštiny alebo špeciálne uchytenie stopky pre morzeovky umožňujú montáž rôznych nástrojov
• Posuvná spojka umožňuje rýchlu výmenu násadca
• Odporúčania na použitie
  • Je nevyhnutné, aby rýchlosť otáčania a výstupný výkon neklesli pod alebo neprekročili stanovené rozsahy
  • Nie je možné opraviť jadrá a pružné skrine
  • Odporúčame výmenu za vopred zostavené nové diely
  • Pri použití pružných hriadeľov sa uistite, že hriadele nie sú ohnuté za stanovený polomer zakrivenia
  • Pre každý ohybný hriadeľ je uvedený najmenší možný polomer zakrivenia
• Poznámka pre objednávanie:
  • Špeciálne dĺžky sú k dispozícii na vyžiadanie
  • Jadrá a hadice s obojstrannou klznou spojkou na vyžiadanie
