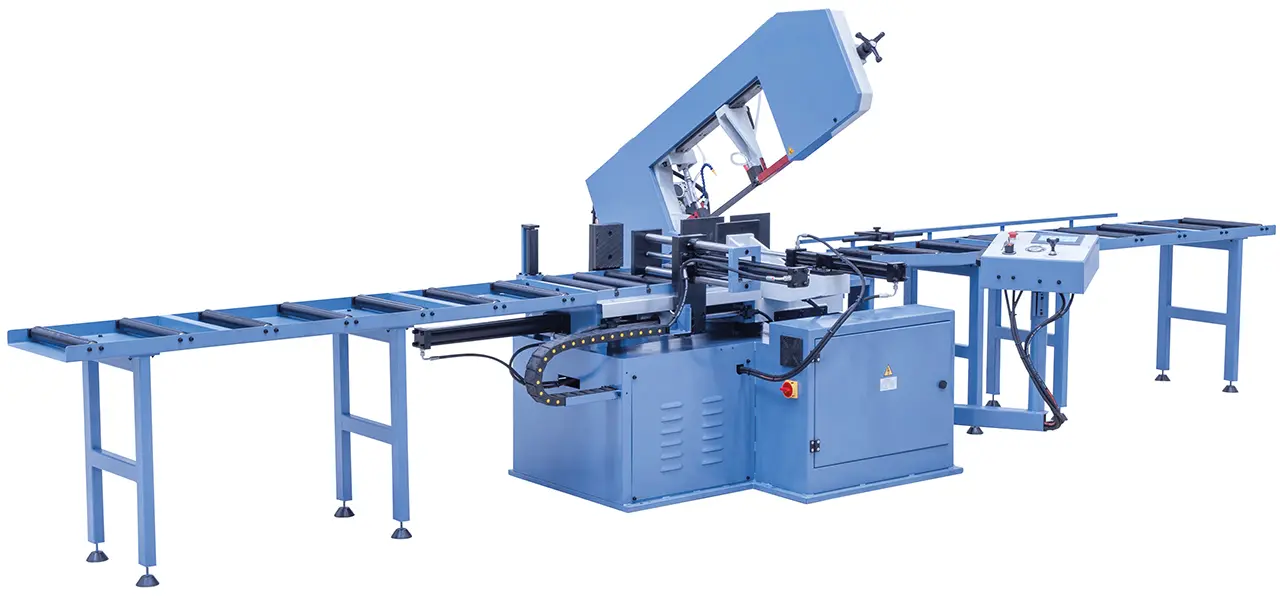

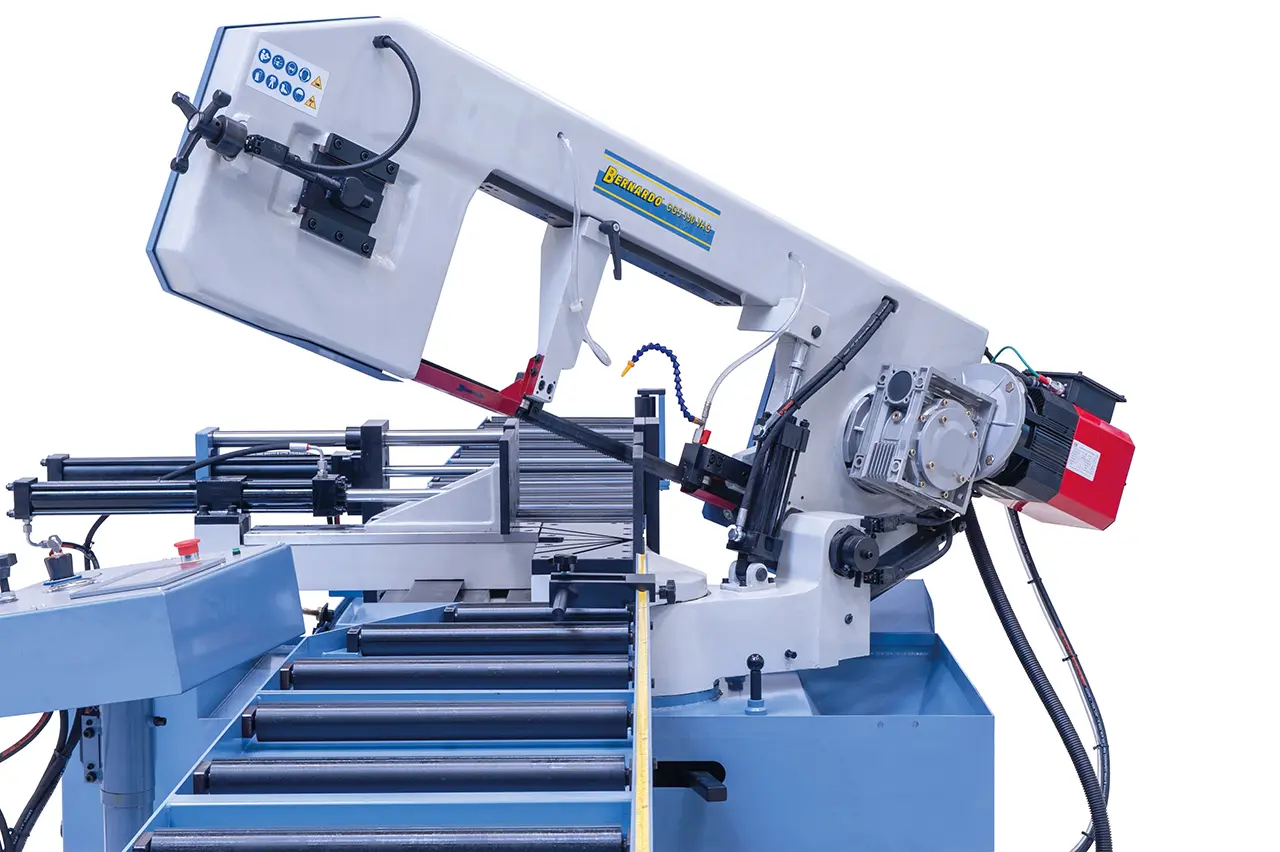

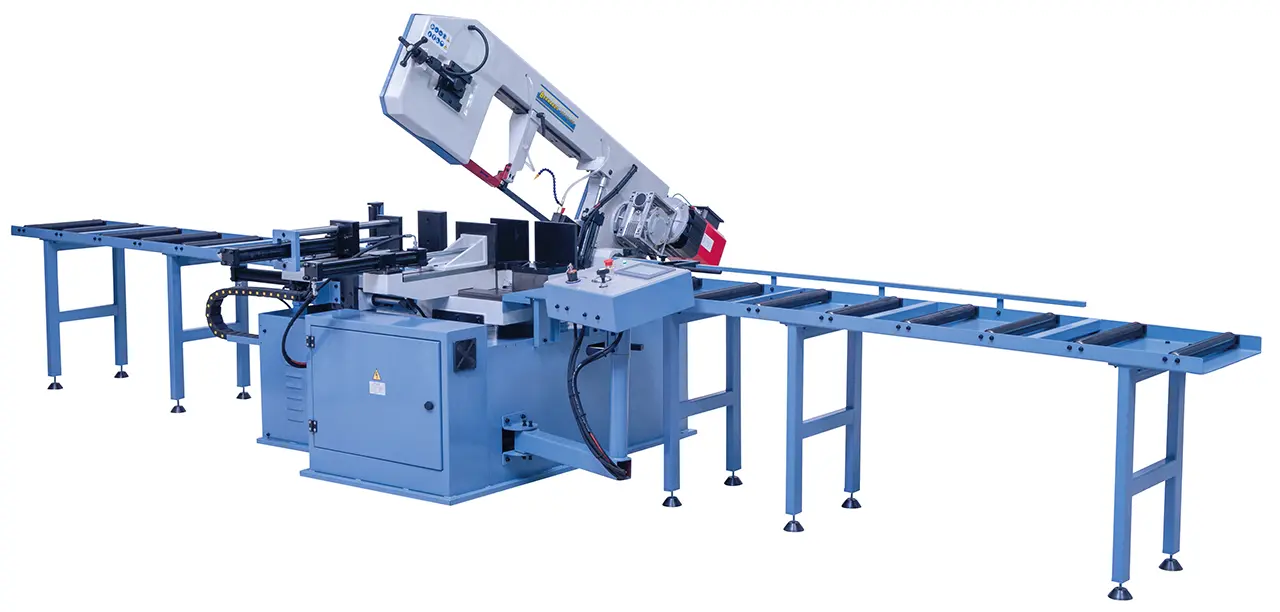

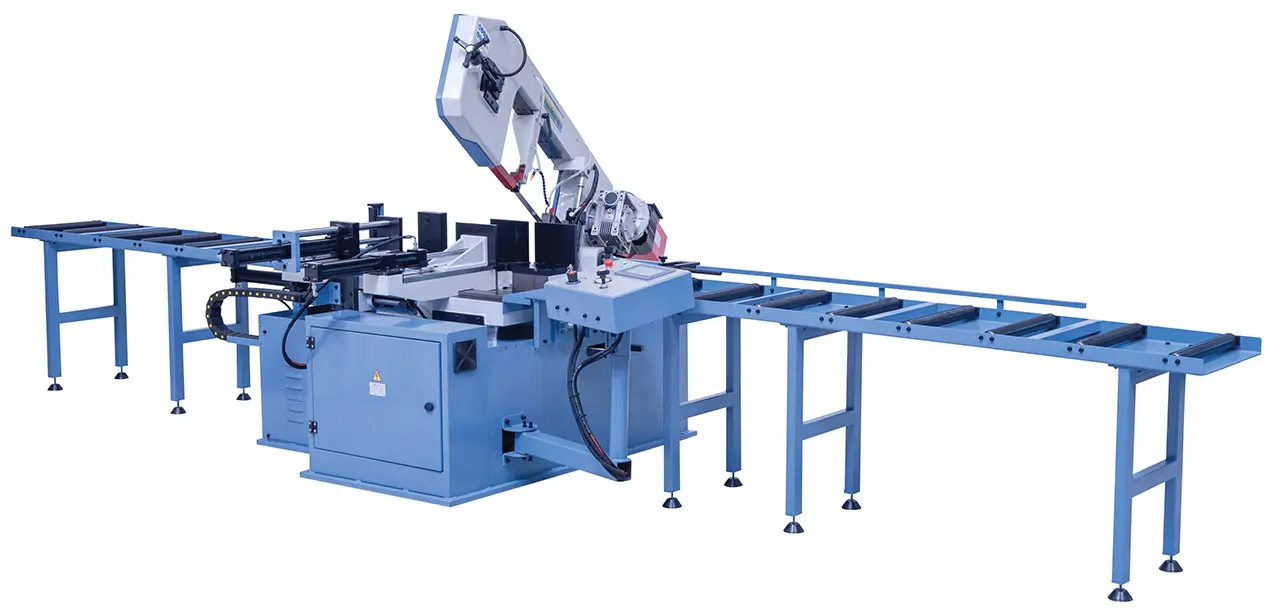

Automatická pásová píla na kov Bernardo CGS 330 VAG (BER041731XL)

• Výkon motora [W]: 2 200
• Napájacie napätie [V]: 400
• Počet rýchlostí: 1
• Rýchlosť pásu (plynulo) [m.min^-1]: 10 ÷ 60
• Prerez okrúhleho/plochého materiálu pri 90° [mm]: 330 / 460 x 250
• Prerez štvorcového materiálu pri 90° [mm]: 250 x 250
• Prerez okrúhleho/plochého materiálu pri 45° vpravo [mm]:305 / 305 x 250
• Prerez štvorcového materiálu pri 45° vpravo [mm]:250 x 250
• Prerez okrúhleho/plochého materiálu pri 45° vľavo [mm]:305 / 305 x 250
• Prerez štvorcového materiálu pri 45° vľavo [mm]:250 x 250
• Prerez okrúhleho/plochého materiálu pri 60° vpravo [mm]:205 / 205 x 250
• Prerez štvorcového materiálu pri 60° vpravo [mm]:205 x 205
• Rozmer pásu - dĺžka [mm]: 3 960 x 34 x 1,1
• Výkon čerpadla chladenia [W]: 45
• Pracovná výška [mm]: 860
• Rozmer stroja [mm]: 2 380 x 1 740* x 2 000
• Hmotnosť [kg]: 1 015

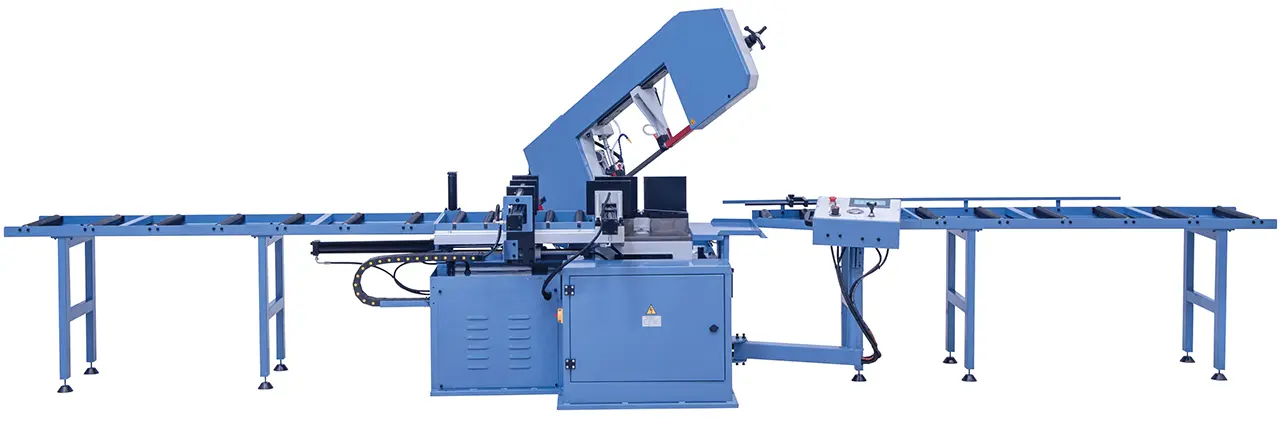

^* Poznámka: s 2 valčekovými dopravníkmi je dĺžka 6 580 mm

Plne automatická pásová píla Bernardo CGS 330 s pokosom (do 60°) s rozsiahlym vybavením (napr. riadenie PLC, plynule nastaviteľná rýchlosť pásu, automatická kontrola pretrhnutia pásu, ...)

• Integrované riadenie PLC umožňuje preddefinovať požadovaný počet kusov a dĺžku rezu, čo zaisťuje ekonomickú sériovú výrobu
• Plne automatická prevádzka vrátane automatického zdvíhania ramena píly
• Silne dimenzované rameno píly bez krútenia pre presné výsledky rezania
• Otočný držiak píly pre pokosové rezy do 60°

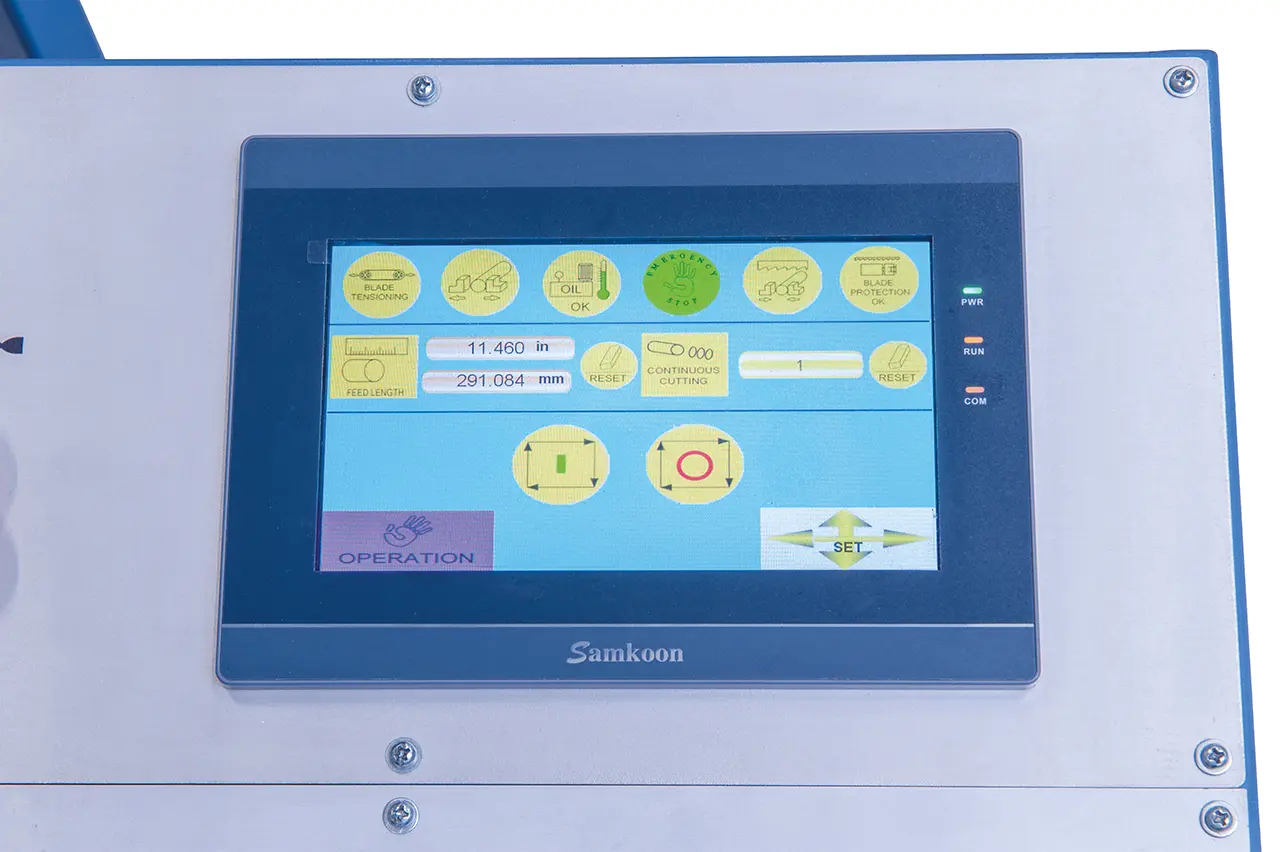

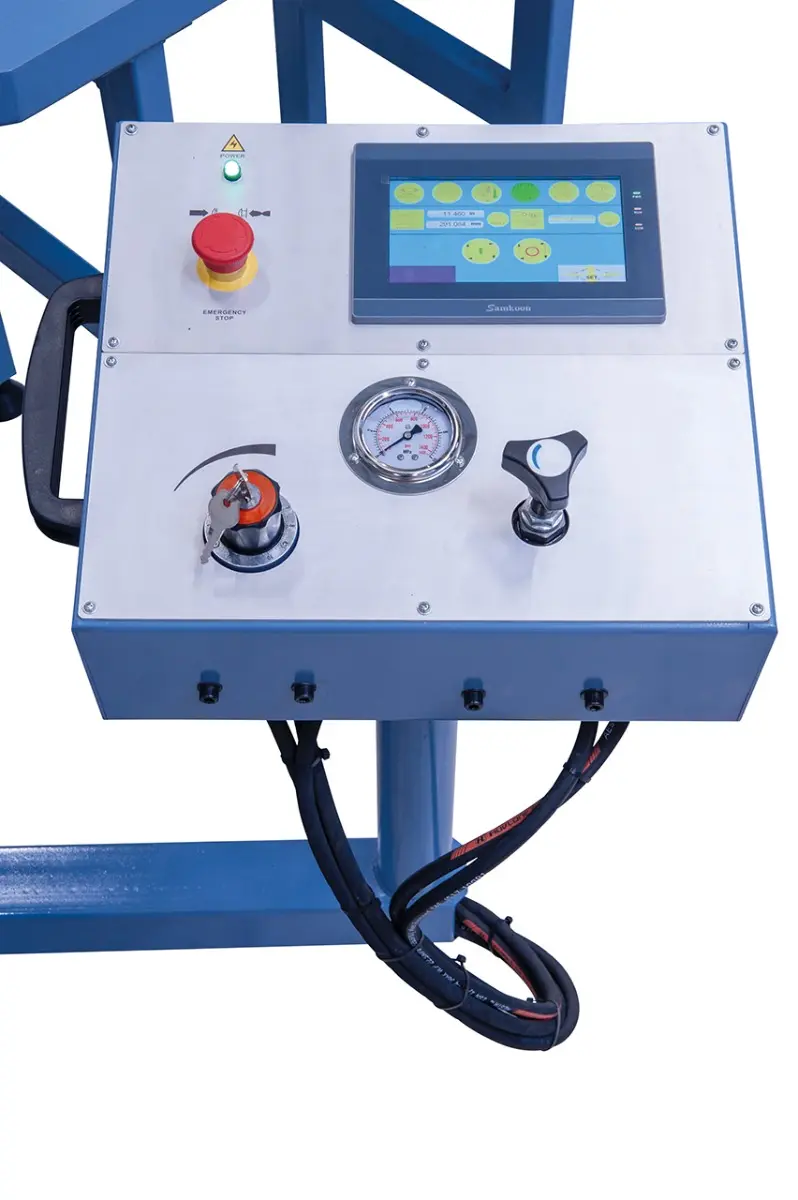

• Riadenie PLC s umiestnením programovej pamäte pre zadanie požadovaného počtu kusov a dĺžky rezu, s automatickým vypínaním na konci programu
• Na rezanie profilov, rúrok, pevných materiálov zo železa a neželezných materiálov

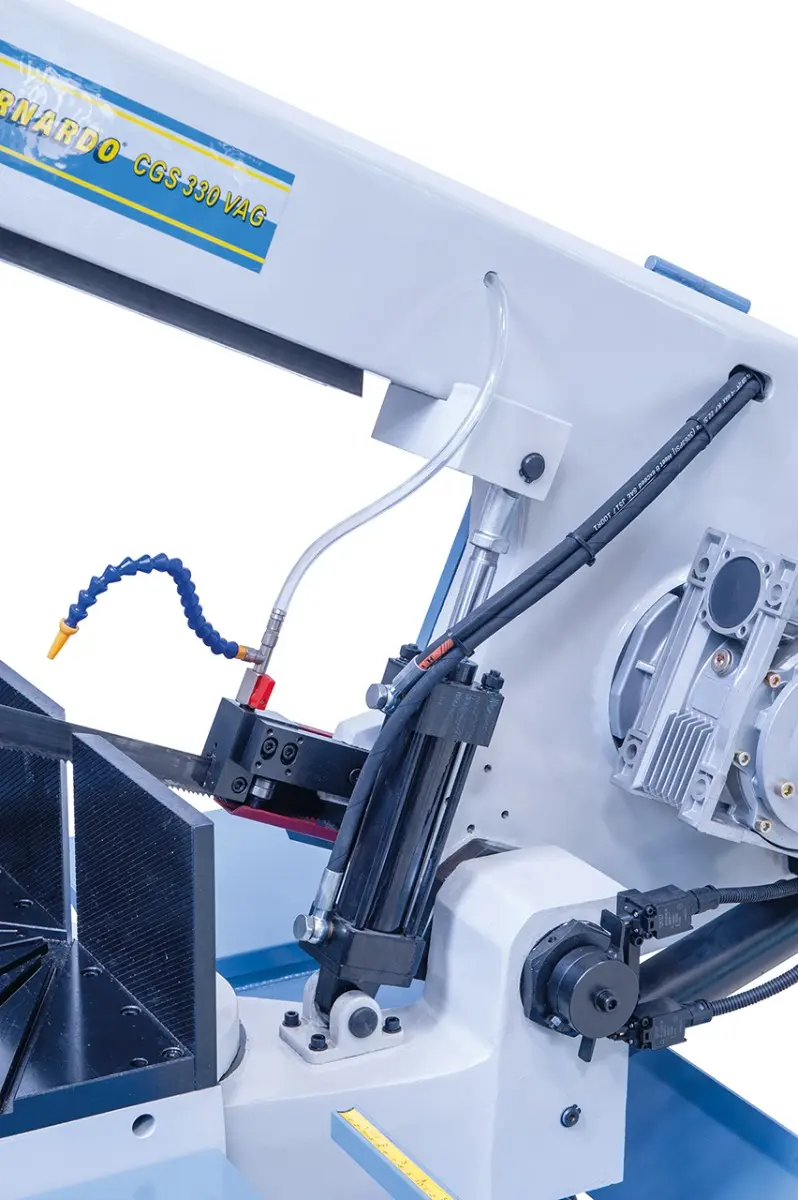

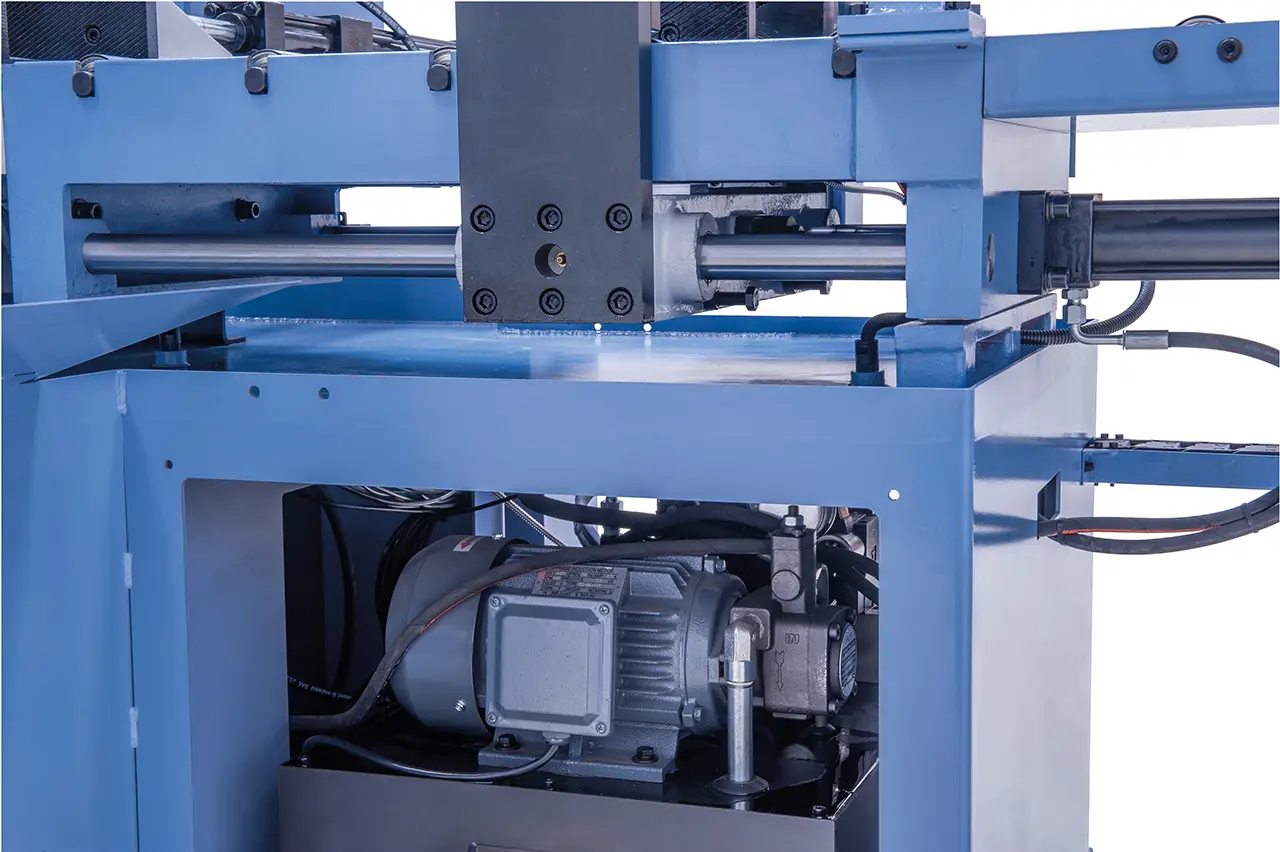

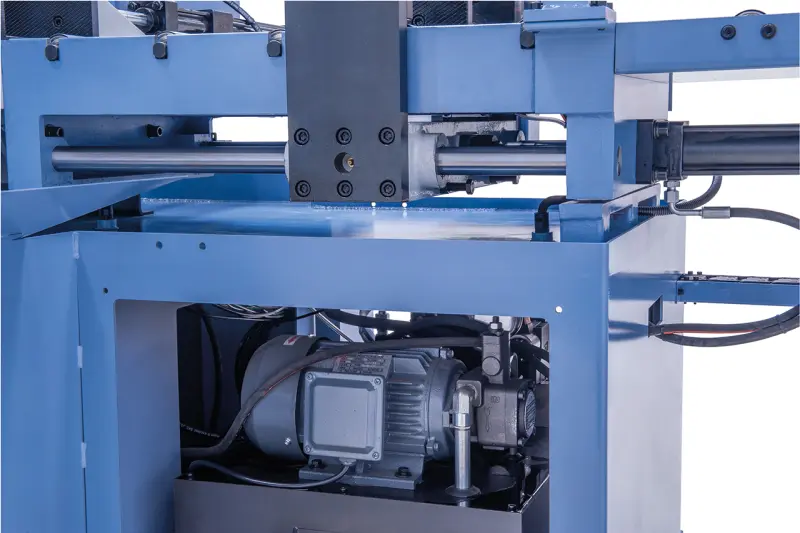

• Nastaviteľný hydraulický valec na reguláciu kontaktného tlaku držiaka píly

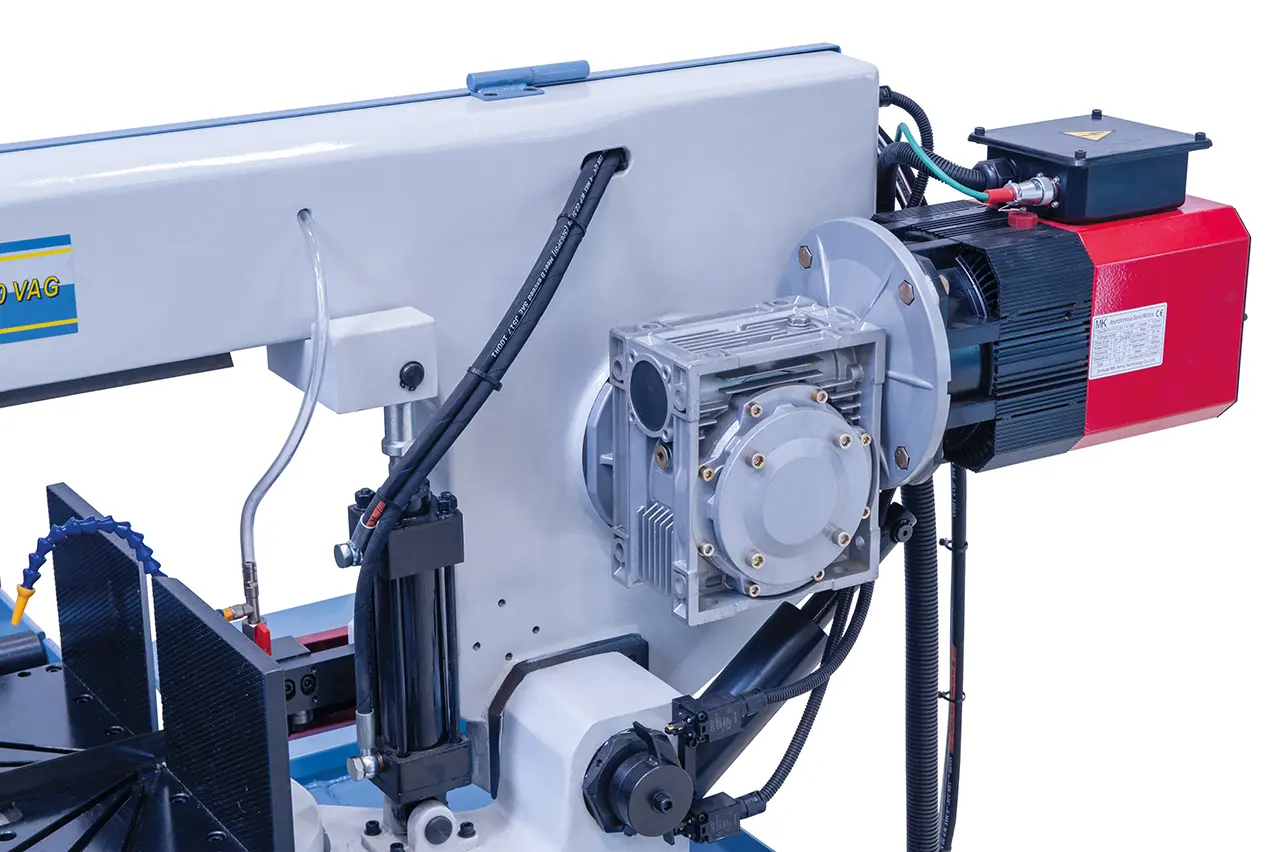

• Optimálny prenos výkonu na obežné koleso pomocou kalenej a brúsenej šnekovej hriadele a závitovkového kolesa
• Plynulé nastavenie reznej rýchlosti od 10 - 60 m/min pomocou frekvenčného meniče

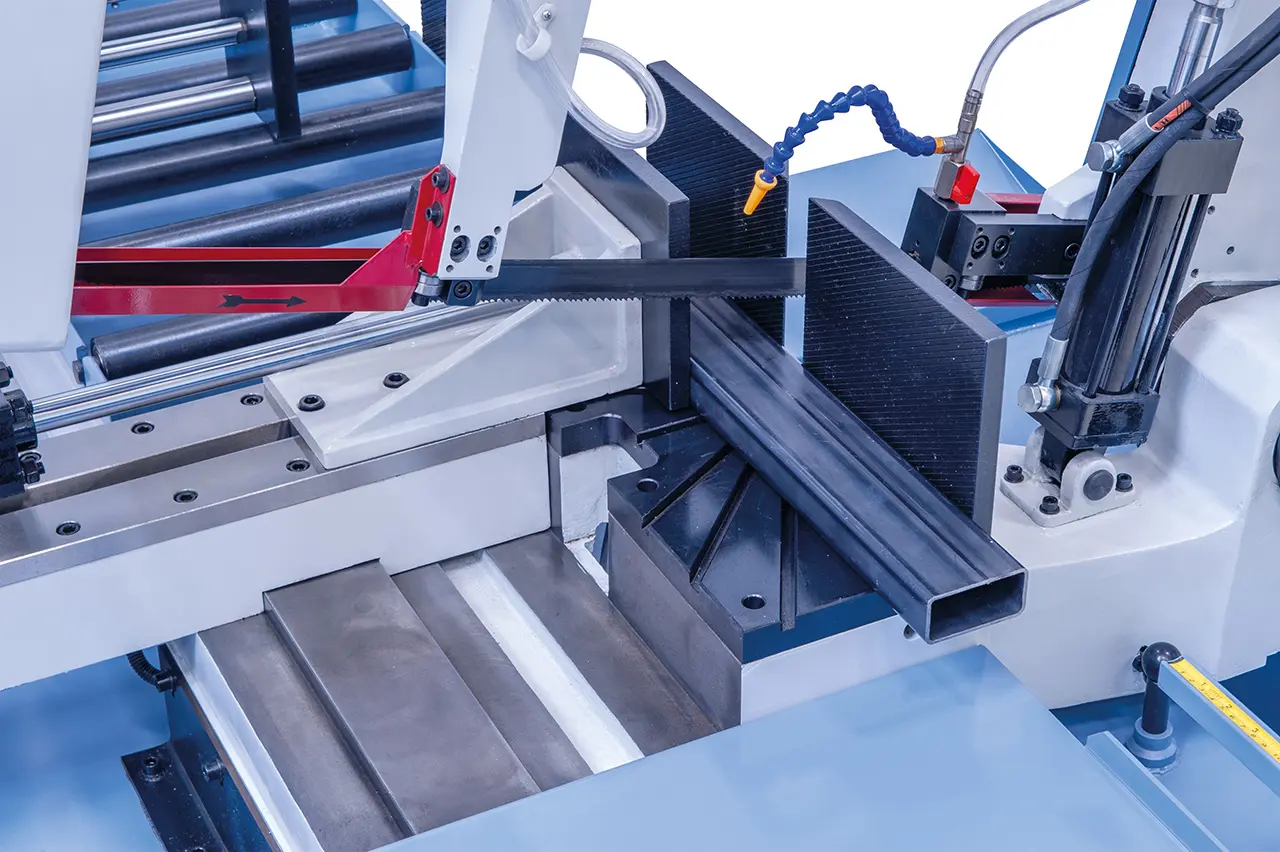

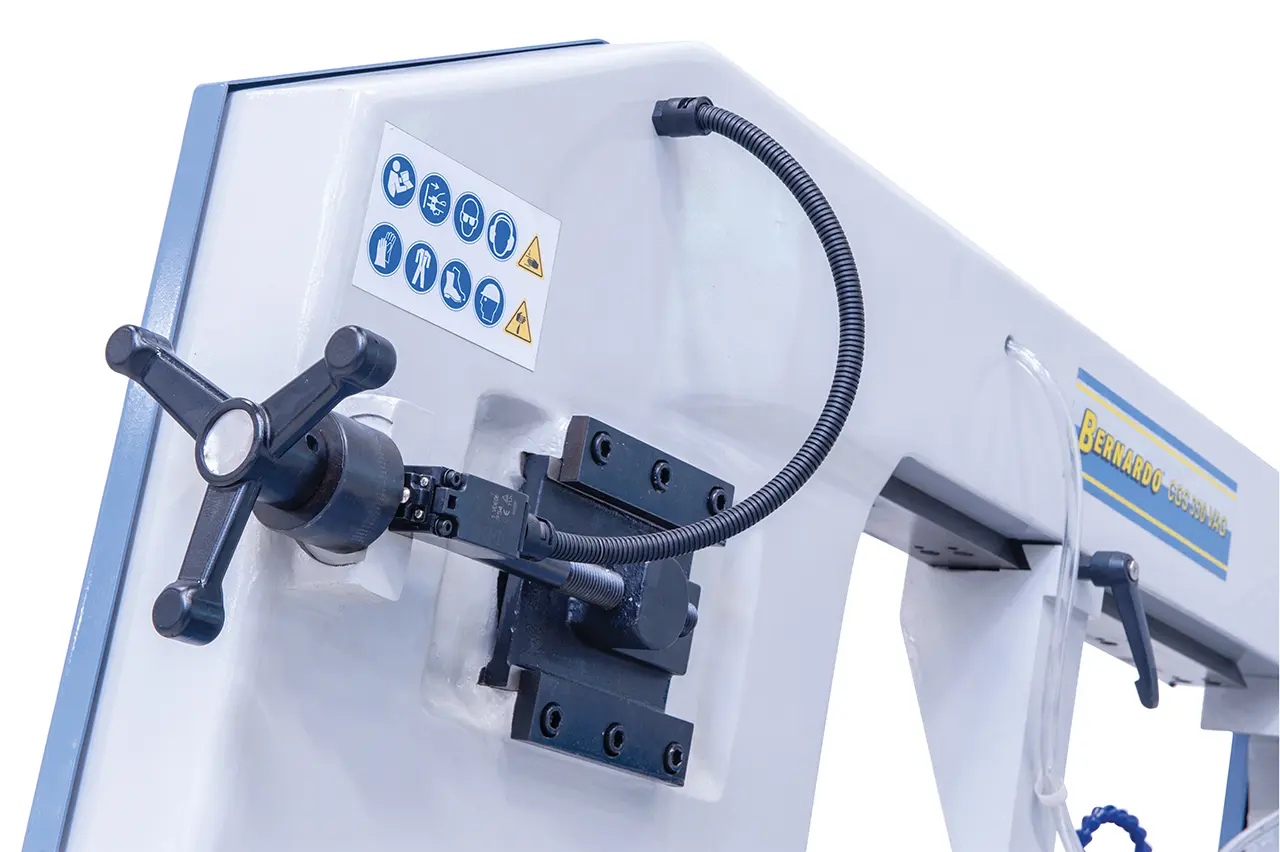

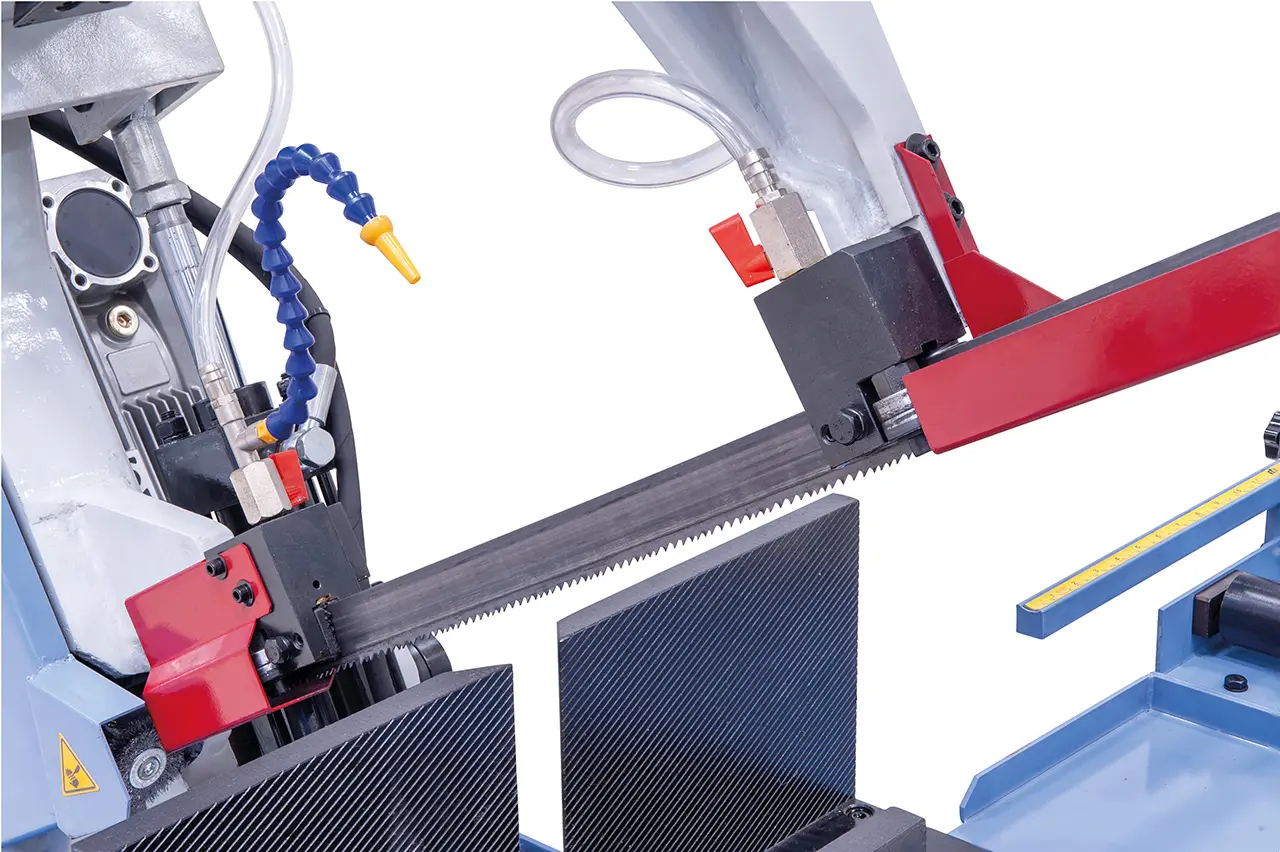

• Vedenie pílového kotúča pomocou kombinovaného vodiaceho systému s valčekovou čeľustí a karbidovými britovými doštičkami
• Automatická kontrola zlomenia pásu zastaví stroj v prípade prasknutia pílového kotúča

Súčasťou dodávky automatickej pásovej píly na kov Bernardo

• Pílový pás
• Doraz obrobku

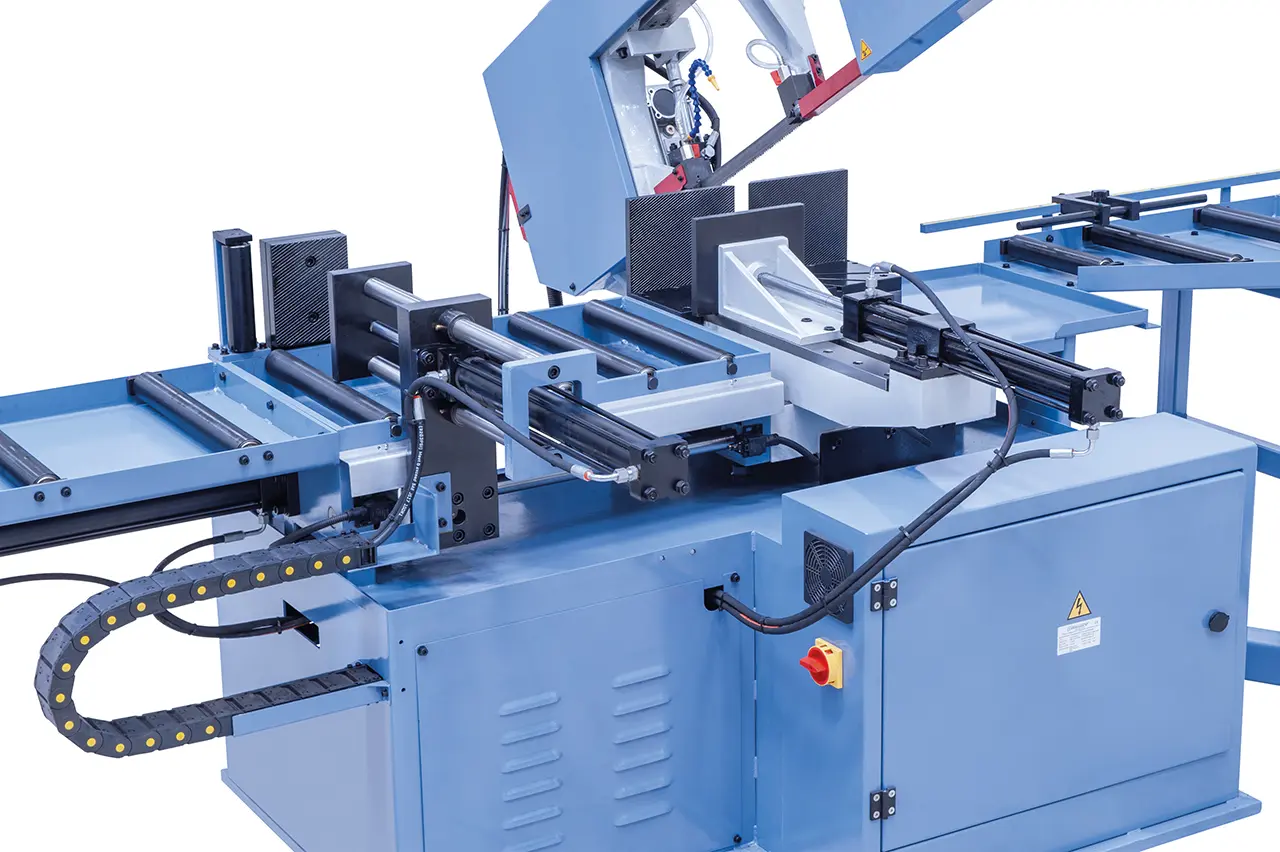

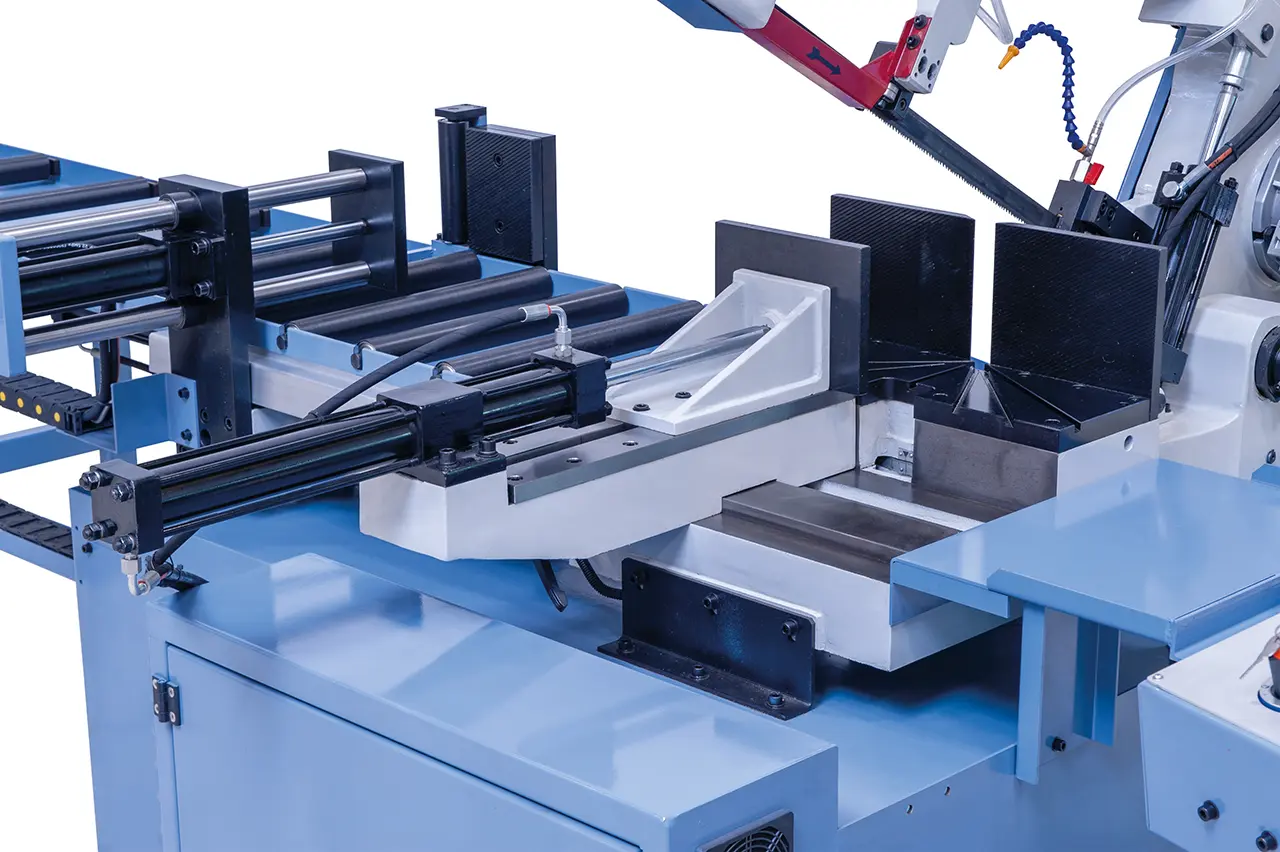

• Hydraulický rýchloupínací zverák

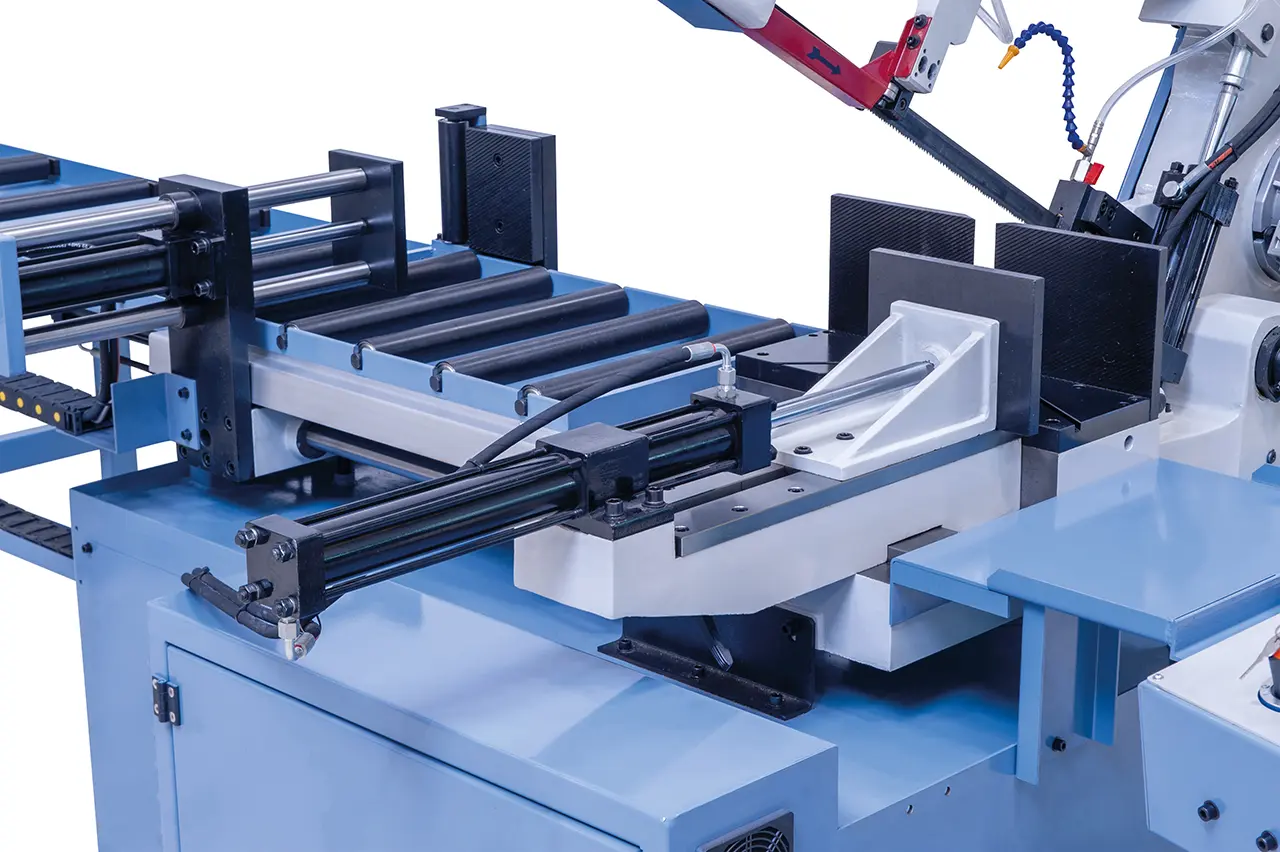

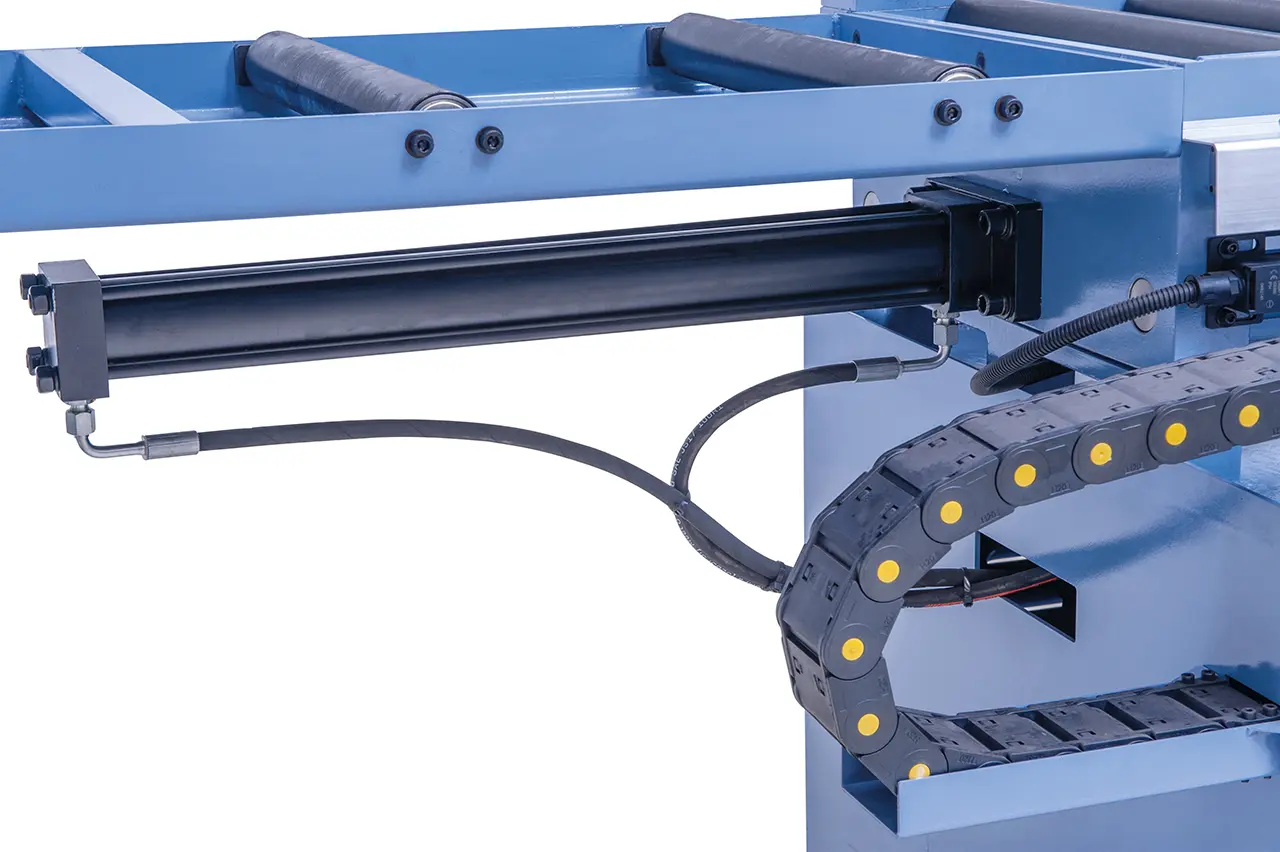

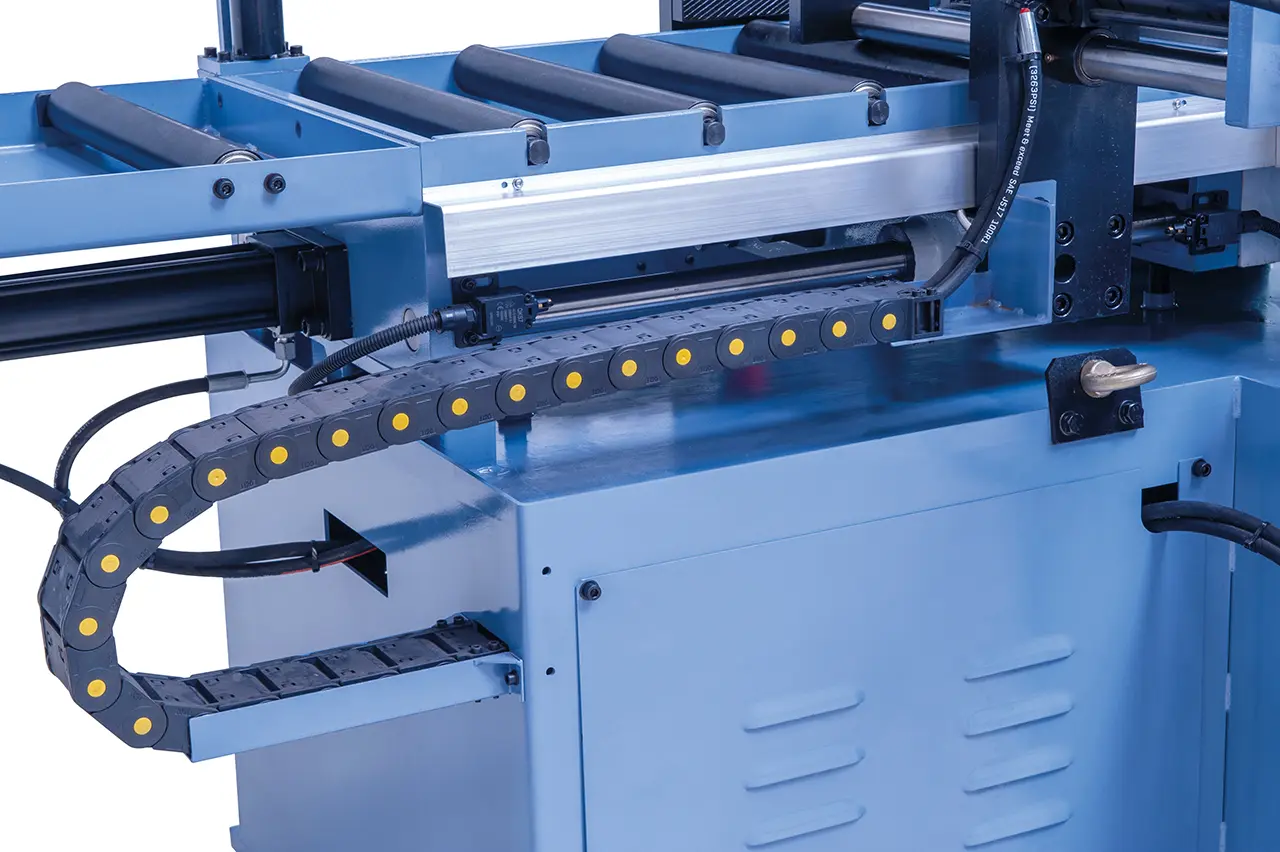

• Hydraulický posuv obrobku
• Zariadenia na prívod reznej kvapaliny
• Hydraulické spúšťacie valce
• Frekvenčná regulácia rýchlosti pílového pásu
• Hlavný vypínač v podpäťovým spúšťačom a istením motora
• Regulácia rezného tlaku
• Automatická kontrola pretrhnutia pílového pásia
• Riadenie PLC

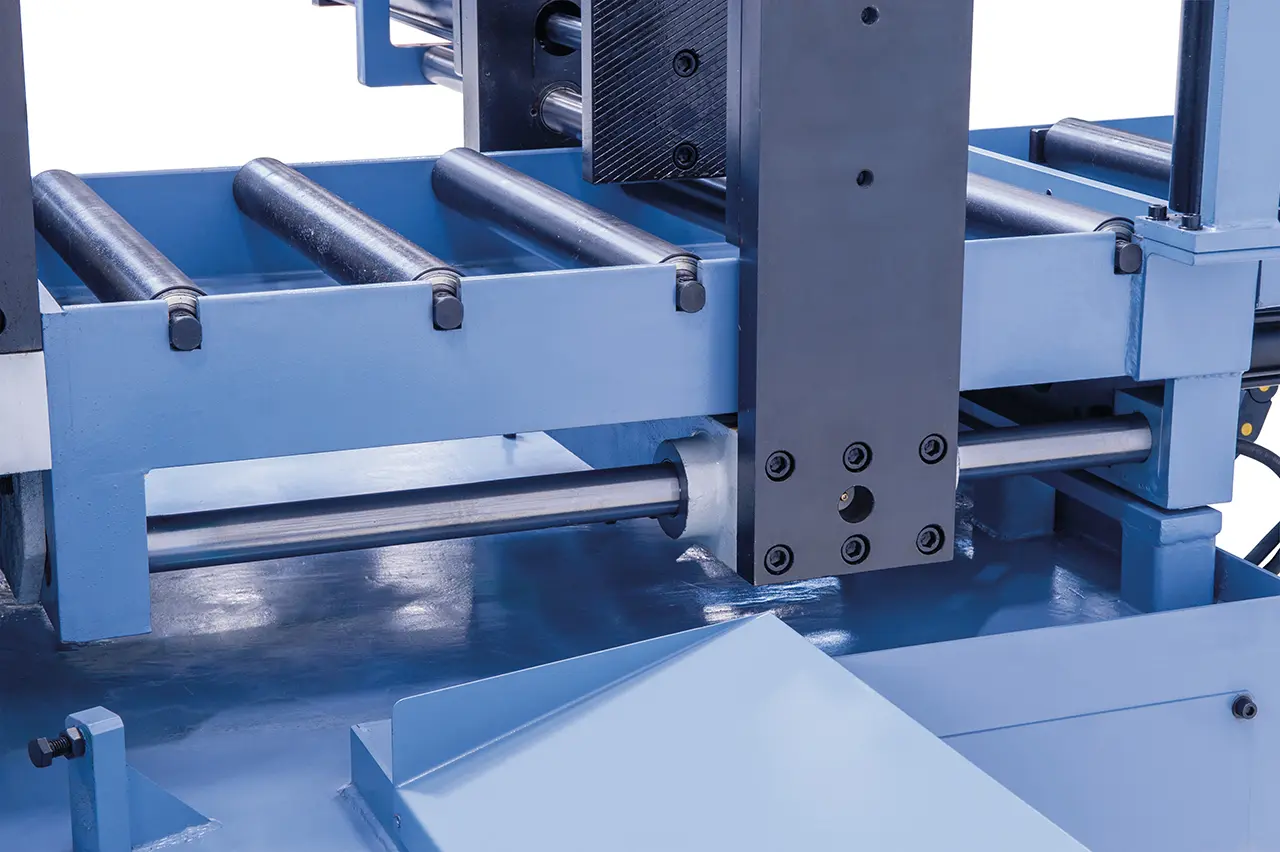

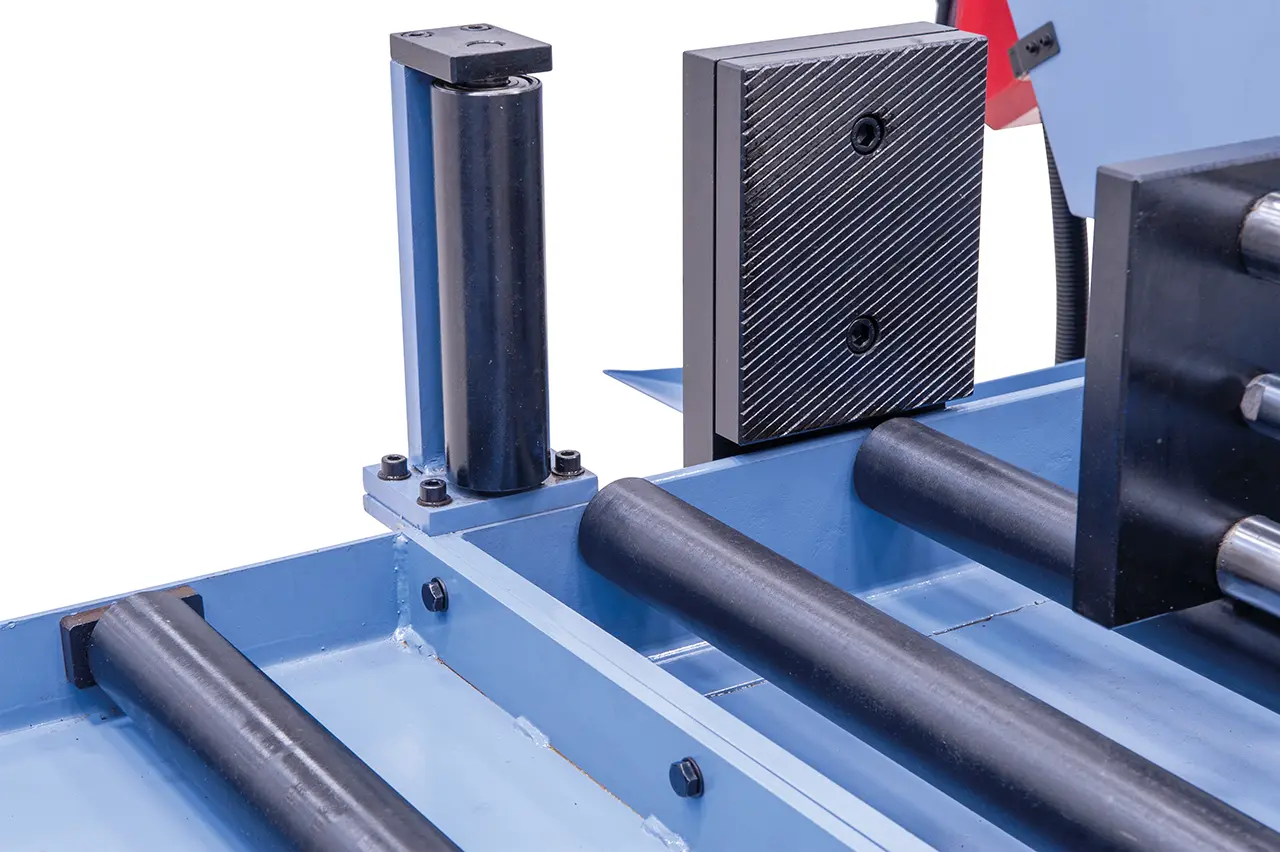

• 2x valčekový dopravník
