Sústruh

• Motor - výkon S₁100% [W]:750
• Motor - výkon S₆40% [W]:1 000
• Napájacie napätie [V]:230
• Vzdialenosť hrotov [mm]:550
• Výška hrotov [mm]:125
• Točný priemer nad lôžkom [mm]:250
• Priechod vretena [mm]:26
• Kužeľ vretena :MK 4
• Rozsah otáčok, plynule [U.min^-1]:50 ÷ 1 000/100 ÷ 2 000
• Rozsah pozdĺžneho posuvu [mm.ot^-1]:(6) 0,07 ÷ 0,40
• Rozsah posuvu - priečny [mm.ot^-1]:(4) 0,03 ÷ 0,075
• Závit metrický [mm]:(18) 0,2 ÷ 3,5
• Závit palcový [TPI]:(21) 8 ÷ 56
• Posuv pinoly [mm]:70
• Kužeľ pinoly:MK 2

frézami vacie nástavec

• Motor - výkon S₁100% [W]:500
• Motor - výkon S₆40% [W]:750
• Napájacie napätie [V]:230
• Vŕtaný priemer max. [mm]:16
• Valcová fréza max. [mm]:16
• Čelné fréza max. [mm]:50
• Vyloženie [mm]:150
• Rozsah otáčok, plynule [U.min^-1]:50 ÷ 2 250
• Upínanie (prevedenie) vretena:MK 2
• Natočenie frézovacie hlavy [°]:± 90
• Výškové nastavenie frézovacej hlavy [mm]:195
• Rozmery stroja (š x h x v) [mm]:1 210 x 610 x 860
• Celková hmotnosť [kg]:165

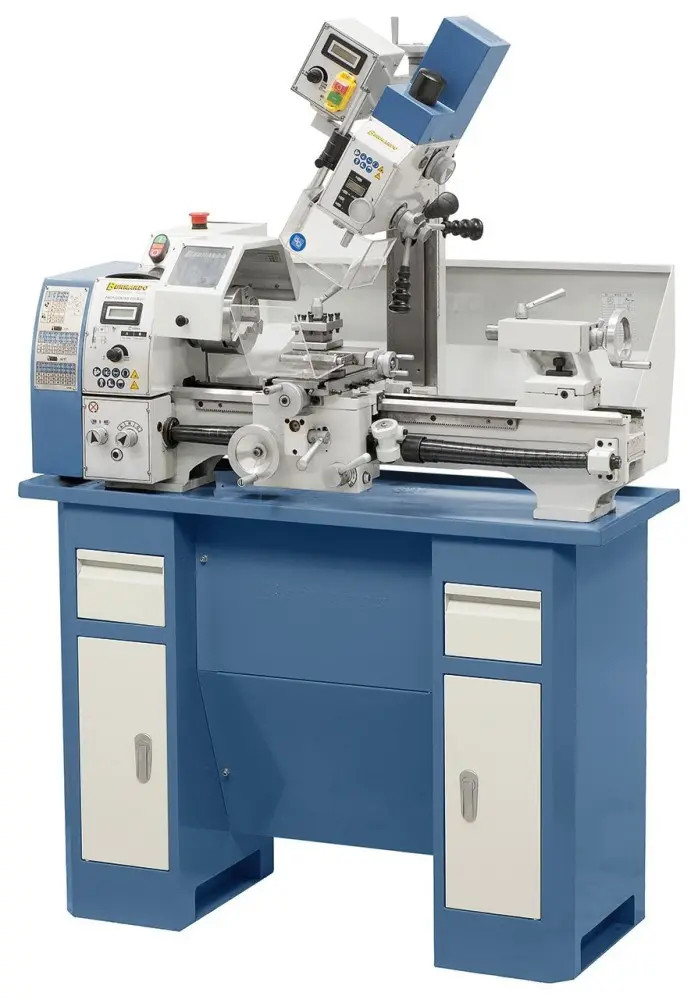

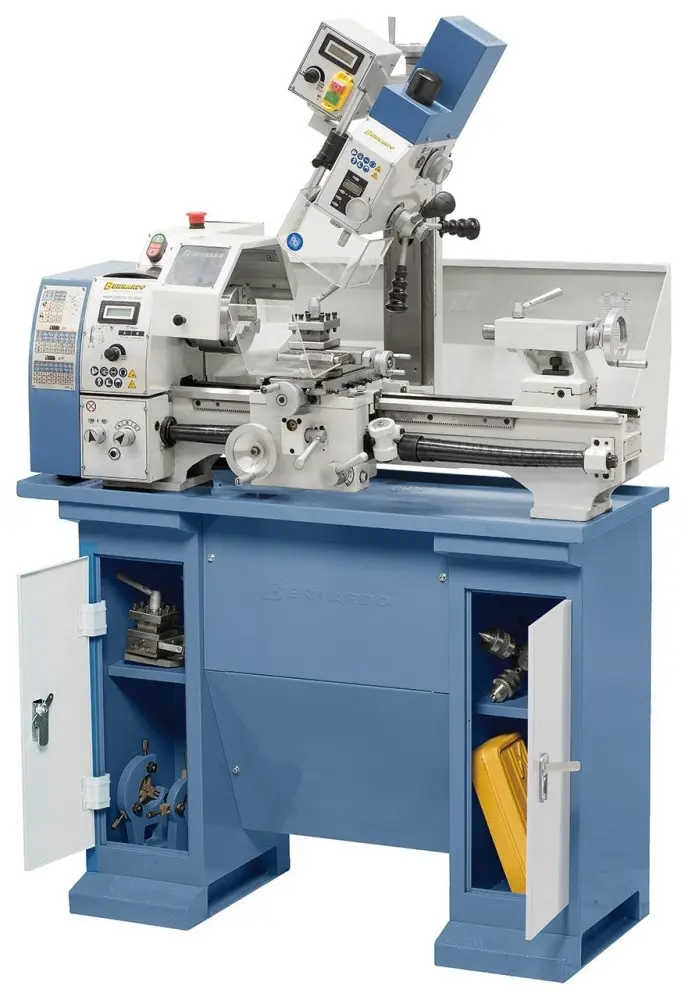

Kombi sústruh Bernardo Proficenter 550 WQV

Kombinovaný sústruh Bernardo Proficenter 550 WQV jesústruh s pozdĺžnym aj priečnym posuvom naviac vybavený natáčaciefrézovacie hlavou (tzv. frézovacom nadstavcom) . Vŕtanie, frézovanie asústruženie v najmenšom priestore, sériovo s digitálnym zobrazenímhĺbky vŕtania a počtu otáčok pre komfortnú prácu, veľký priechodvretena, všetko kombinované v jednom stroji.
Sústruhy, majúci vo výbave aj frézovacie nástavce umožňujú mimosústružníckych i frézovacie a vŕtacie práce.

frézovacie nástavec (frézovacie prípravok) je súčasťoudodávky a je zahrnutý v cene!

Kombi sústruh Bernardo Proficenter 550 WQV - špecifikácie

• Kalené vreteno s priechodom do 26 mm
• Plynulá regulácia počtu otáčok k optimálnemu prispôsobeniurezných podmienok
• Dodávané s priečnym a pozdĺžnym posuvom
• Prizmatické lôžka je indukčne tvrdené a brúsené
• Sústruh je vyrobený podľa európskych noriem
• Vysoká presnosť vretena uloženého v nastaviteľnýchložiskách

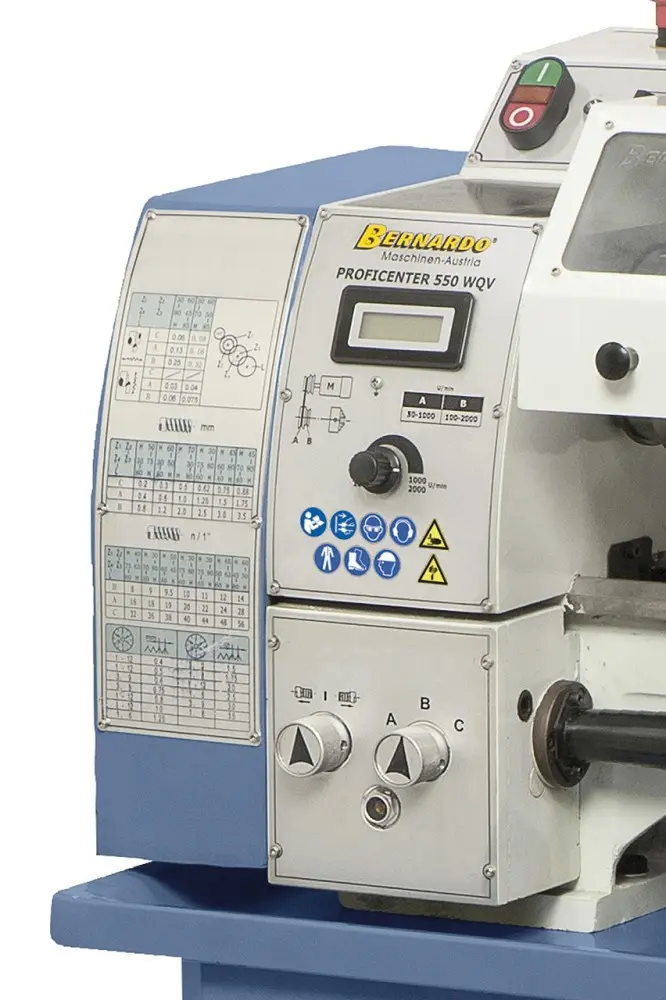

• Ergonomické usporiadanie ovládacích prvkov na čelnej stranevreteníka
• Hlavný vypínač v norme IP 54 s podpäťovým spúšťačom
• Rozšírenie renie možností obrábanie naklápacie frézovacie hlavou v uhle-90° až + 90°

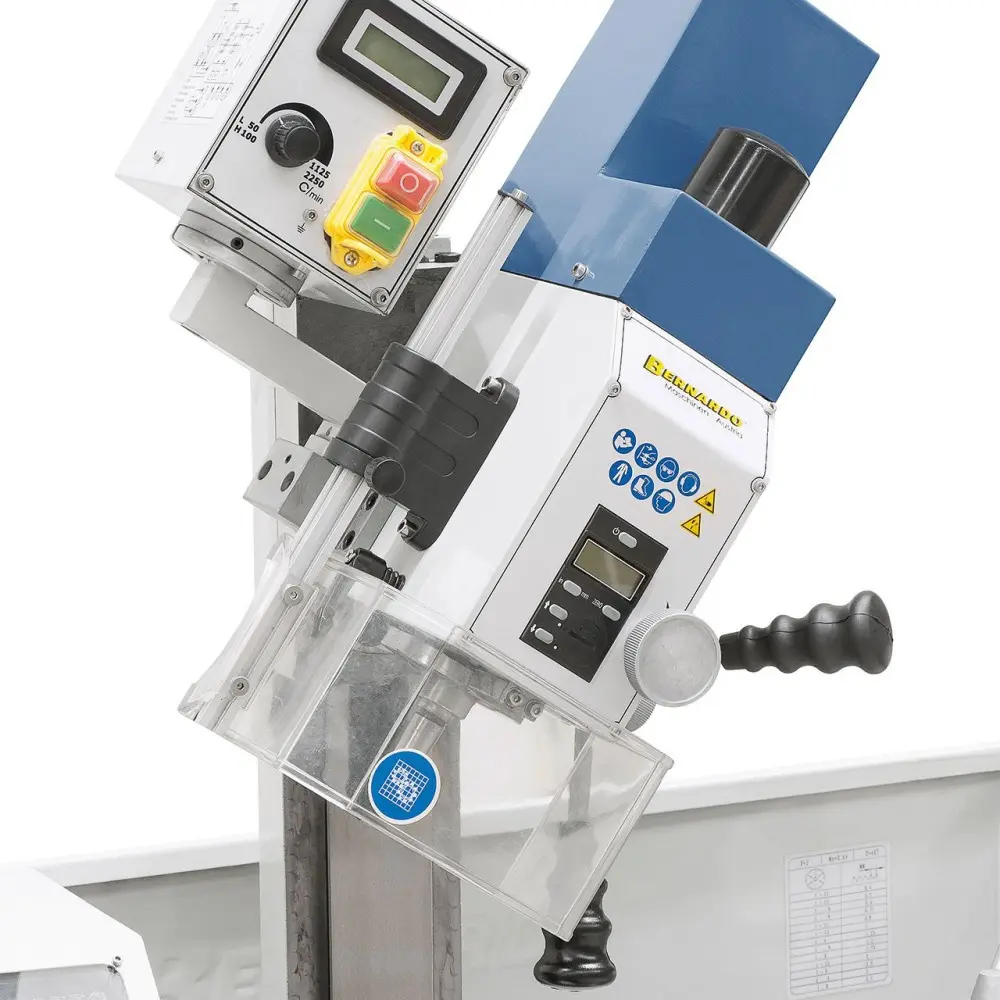

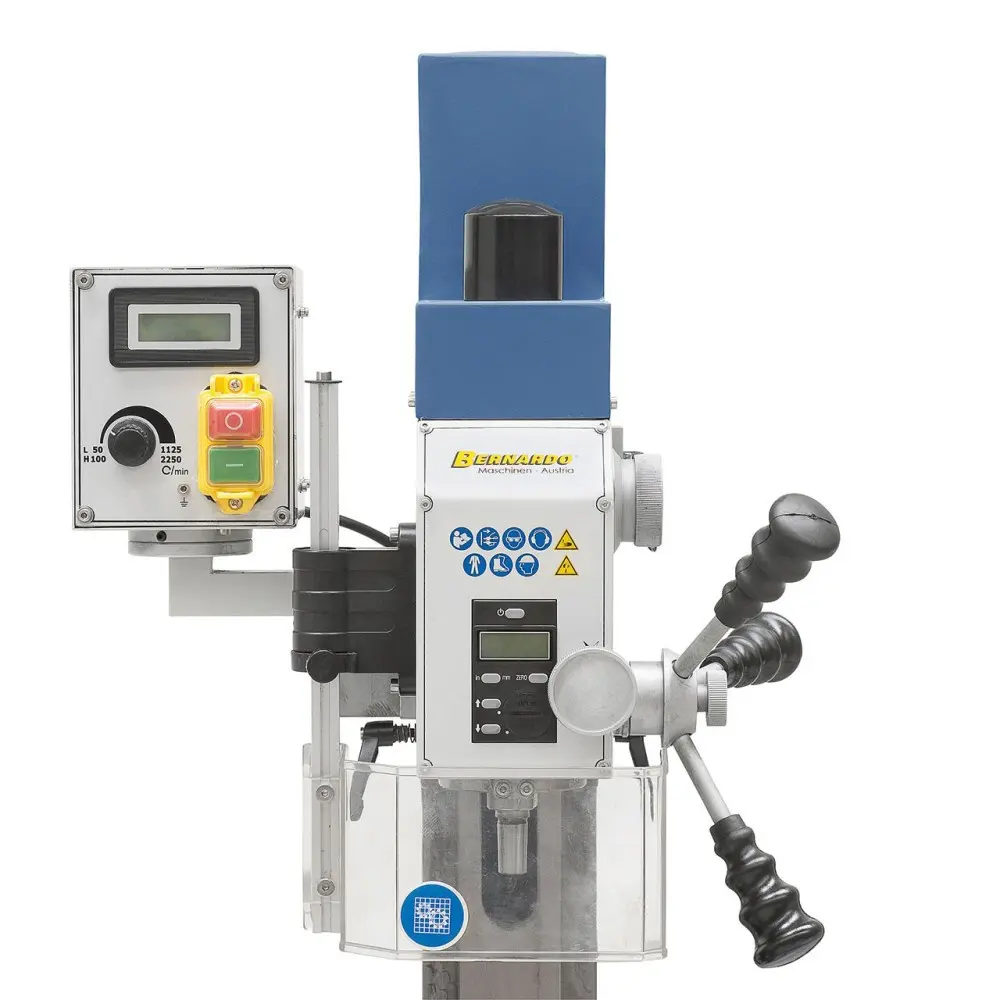

• Frézovacie nástavec s digitálnym odpočtom a zobrazením zdvihupinoly

Súčasti dodávky kombinovaného sústruhu Bernardo

• 3-čeľusťové skľučovadlo DK11-125, priemer. 125 mm
• Príruba skľučovadla 125 mm
• Vŕtačkové zubové skľučovadlo 1 - 13 mm/B 16
• Upínací tŕň MK 2/B 16
• Pevné hroty
• Výmenné kolesá (pre sústruženie závitov)
• Indikátor závitov
• Štvorstranný otočný nožový držiak

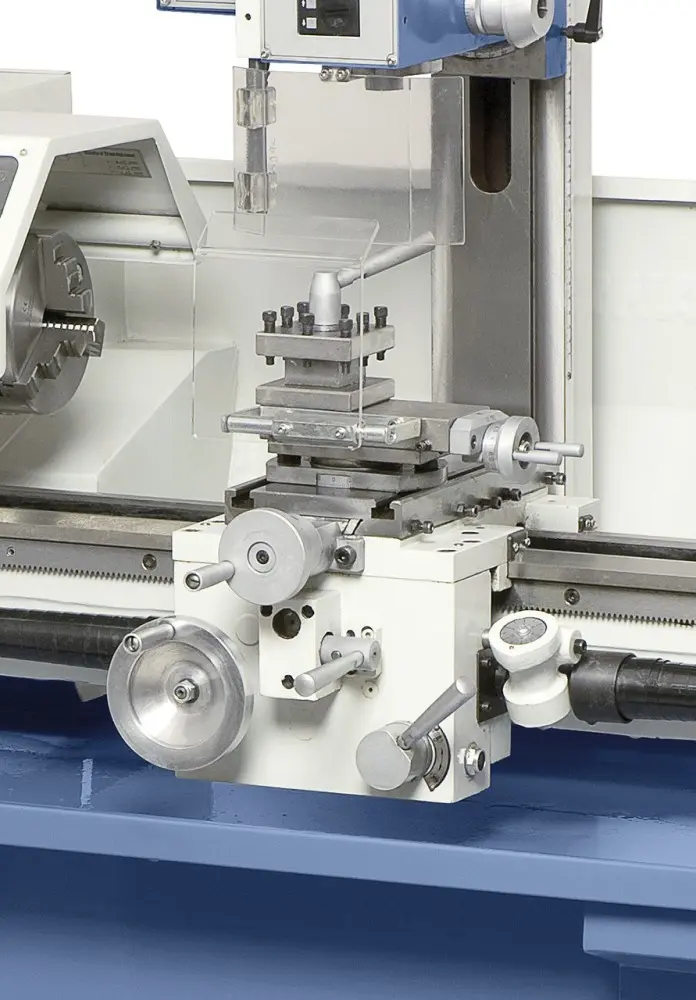

• Priečne sane s vrchným suportom
• Digitálne zobrazenie zdvihu pinoly
• Digitálny ukazovateľ otáčok
• Upínacia skrutka M 10
• Ochranný kryt skľučovadla
• Ochranný kryt ťažného skrutky
• Obslužné a servisné náradie
• Podstavec nie je súčasťou dodávky stroja
