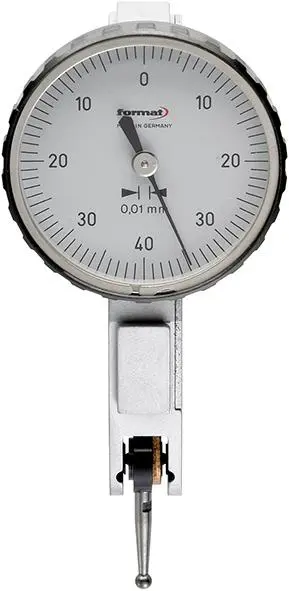

Páčkový úchylkomer pr. 32 mm Format 7442500008 DIN 2270 (EDE42500008)

• Rozsah merania [mm]: 0,8
• Odčítanie (nónius) [m]: 0,01
• Očíslovanie stupnice: 0 ÷ 40 ÷ 0
• Priemer krytu [mm]: 32
• Dĺžka snímača [mm]: 12,8
• Tvar: A merací nadstavec - pravouhlý, výklopný k stupnici o 240°

Presný páčkový úchylkomer Format

• Kryt na ochranu proti poškodeniu rybinovitých koľajníc, pochrómovaných, odolných proti nárazu
• Integrácia snímacieho hriadeľa do precízneho guľového ložiska
• Meriaci mechanizmus uložený na kryštáloch rubínu
• Automatické prepínanie smeru merania
• Kryt s tromi vyfrézovanými rybinovými koľajnicami na upevnenie upínacej stopky (priemer 8 mm h6)
• Merací nadstavec M1,6 s priemerom 2 mm, osadený guličkou z tvrdokovu, s otočným vonkajším krúžkom
• Dodávané s kľúčom, plastovom boxe
• Použitie:
  • Na kontrolu obvodu hriadeľov a puzdier
  • Centrovanie priechodných otvorov
  • Vyrovnanie plôch
  • Na kontrolu paralelity
• Prevedenie:
  • Tvar A = merací nadstavec, pravouhlý, výklopný k stupnici o 240°
  • Tvar B = merací nadstavec, súbežne výklopný k stupnici o 240°
  • Tvar C = merací nadstavec, spätne výklopný k stupnici o 240°
