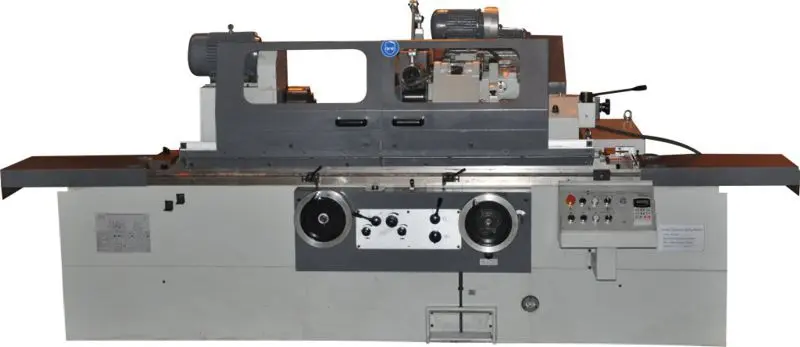

Brúska na kulato Proma PBK-1000 (PRO25012005)

PRACOVNÝ PRIESTOR

• Výška hrotov [mm]: 180
• Max. brúsená dĺžka   [mm]: 1 000
• Brúsený priemer [mm]: 8 ÷ 320
• Max. hmotnosť pre obrobok medzi hrotmi [kg]: 150
• Dráha pojazdu - os Z [mm]: 1 000
• Dráha pojazdu brúsnej hlavy [mm]: 246
• Vnútorný priemer pre brúsenie s lunetou [mm]: 35 ÷ 100
• Vnútorný priemer   pre brúsenie bez lunety [mm]: 30 ÷ 100
• Hĺbka pri vnútornom brúsení [mm]: 125
• Plynulý posuv stola [m.min^-1]: 0,1 ÷ 4
• Max. rozsah naklápania stola [°]: +3/-7
• Min. posuv brúsnych kotúčov [mm]: 0,0025
• Obvodová rýchlosť [ms^-1]: 35
• S pevnou lunetou [mm]: 60
• Priemer skľučovadla [mm]: 200

vreteníka

• Otáčky pracovného vretena [U.min^-1]:25 ÷ 220
• rozsah naklápania pracovného vreteníka [°]: 90
• Kužeľ pracovného vretena: MK 4

vreteníka BRÚSKY

• Počet otáčok brúsneho vretena [U.min^-1]:1 670
• Počet otáčok vretena pre vnútorné brúsenie [U.min^-1]:10 000
• Rozsah naklápania brúsneho vreteníka [°]:± 30

POSUV

• Posuv na otáčku ručného kolieska - os X [mm]: 0,5
• Posuv na jednu otáčku ručného kolieska - os Z [mm]: 2
• Posuv na dielik stupnice - os X [mm]: 0,0025
• Posuv na dielik stupnice - os Z [mm]: 0,01

KONÍK

• Kužeľ koníka: MK 4
• zdvih pinoly koníka [mm]: 30
• Prispôsobenie rýchloposuvu [mm]: 50

PRESNOSTI

• Obvodová hádzavosť [mm]: 0,003
• Valcová odchýlka [mm]: 0,006

VÝKONY POHONOV

• Výkon pohonu stroje [W]: 9 000
• Výkon motora brúsneho vretena [W]: 5 500
• Výkon motora pracovného vretena [W]: 1 500
• Výkon motora hydraulického čerpadla [W]: 750
• Výkon motora čerpadla chladiacej kvapaliny [mm]: 120

ROZMERY A HMOTNOSTI

• Rozmery brúsnych kotúčov [mm]: 400 x 50 x 203
• Rozmery obťahu. brúske pri vnútornom brúsení (max.)[mm]: 50 x 25 x 13
• Rozmery obťahu. brúske pri vnútornom brúsení   (min.)[mm]: 17 x 20 x 6
• Celkový príkon [W]:  9 000
• Rozmery stroja [mm]: 3 605 x 1 810 x 1 515
• Rozmery balenia [mm]: 3 220 x 2 000 x 2 050
• Hmotnosť [kg]: 5 000

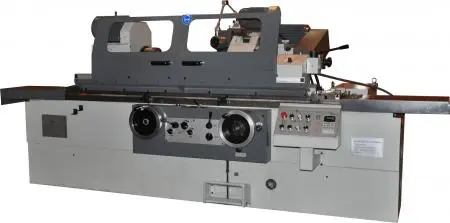

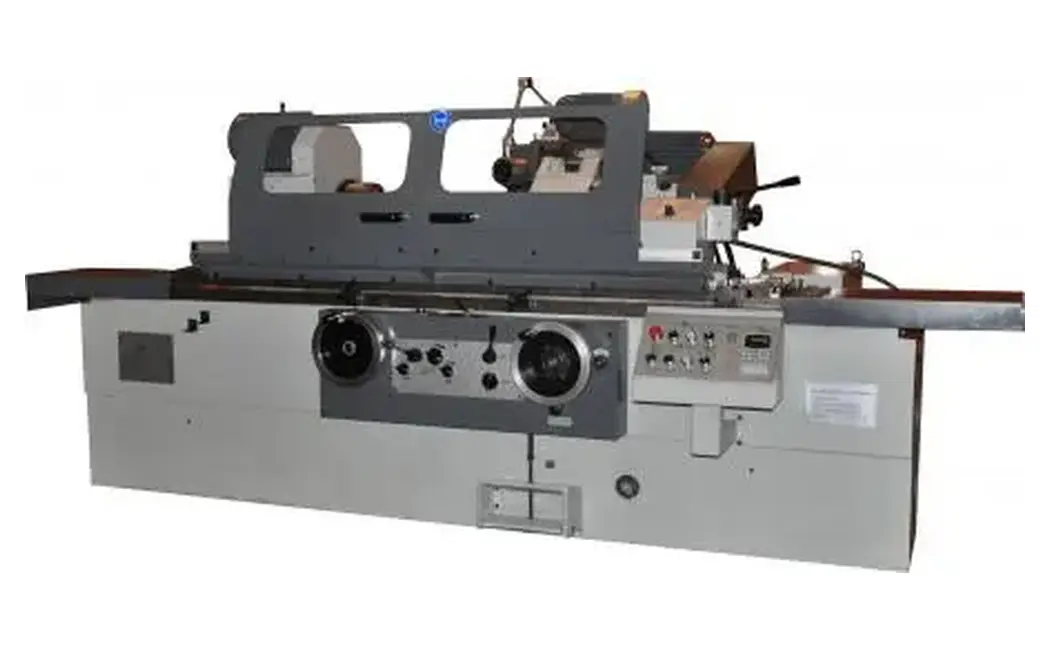

Brúska na guľato Proma PBK-1000

Vysoko presná brúska na guľato pre vnútorné a vonkajšie opracovanie. Brúsne vreteno je uložené vo nastaviteľných třísegmentových klzných ložiskách.

• Vysoko presná brúska na guľato pre vnútorné a vonkajšie opracovanie
• Brúska naguľato je určená k presnému brúsenie povrchov rovných a rotačnýchplôch
• Svoje využitie nájde táto brúska v malých a stredne veľkých prevádzkach
• Výhodou brúsky na guľato je automatický hydraulický posuv pracovného stola,magnetické upínanie obrobku a samostatný systém chladenia
• Všetky trecie miesta brúsky sú automaticky mazané pomocou mazacie pumpy
• Otáčky brúsneho kotúča, krok a rýchlosť posuvu a tiež hĺbku záberu možno nastaviť na požadovanú hodnotu
• Tuhosť strojov umocňuje dvojstenný nosný stĺp a robustné liatinové časti
• Brúsne vreteno uložené v troch segmentových klzných ložiskách, presne nastaviteľných
• Hydrodynamické uloženie hlavného vretena vytvára olejový film medzi ložiskom a vretenom, ktorý minimalizuje vibrácie pri najvyššej presnosti a kvalite povrchu. Toto uloženie zvyšuje životnosť vretena brúsky a jeho stabilitu
• Presne nastavená vretenová hlava a stabilné support pre dosiahnutie najlepších výsledkov pri rôznych aplikáciách
• Stôl brúsky je bohato dimenzovaný, môže sa natáčať v 2 smeroch
• Pohyb je vykonávaný ručne kolieskom alebo automaticky hydraulickým posuvom v pozdĺžnom smere
• Robustný vretenovú hlavu možno vychýliť doľava a doprava o 30°
• Posuv plynule nastaviteľný
• Čas zotrvanie na konci pohybu stola možno nastaviť
• Presnosť prevzatá podľa ISO pre hrotové brúsky
• so zariadením pre vnútorné brúsenie a so zapichovať automatikou
• rohatkový prísuv umožňuje pomocou nulového dorazu opakovaný prísuv, aby bolo nutné sledovať stupnici posuvu

Súčasti dodávky brúsky na Kolat Proma

• Polohové indikátory v dvoch osiach
• Zariadenie pre vnútorné brúsenie
• Otvorená luneta
• Uzavretá luneta
• trojčeľusťové skľučovadlo
• Systém chladenia chladiacou kvapalinou
• Orovnávacie brúsnych kotúčov
• Stav vyváženie
• Vyvažovacie tŕň
• Meracia doska
• Objímka brúsnych kotúčov
• Brúsny kotúč
• Strediaci hrot
• Predné a zadné ochranný kryt
• Unášač
• ovládacie nástroj
• Prevádzkový návod
• Preberací protokol
