Stojanové vŕtačko- frézky

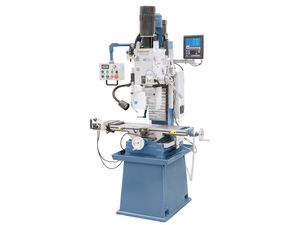

Stĺpová vŕtačko-frézka Bernardo BF 45 HSV Vario

BER021108

02-1108

Stĺpová vŕtačko-frézka Bernardo BF 45 HSV Vario

Ďalšie obrázky

Stĺpová vŕtačko-frézka Bernardo BF 45 HSV Vario

BER021108 02-1108

napájacie napätie 400 V, výkon 1,1/1,5 kW, otáčky (plynule) 75 ÷ 2750 U.min^-1, kužeľ vretena MK 4, zdvih pinoly 120 mm, vrták 32 mm, frézovacie hlava 80 mm, vyloženie 280 mm, vzdialenosť vreteno/stôl max. 640 mm, otáčanie hlavy ± 360 °, stôl 730 x 210 mm, rozmery 1070 × 800 × 2060 mm

Do 10 dní

Odporúčaná predajná cena: 5 159,10 €

4 920,00 €

4 000,00 € bez DPH

Do košíku

Dopyt

Na splátky

Vhodné príslušenstvo

Frézy hrubovací HSS TiN, pr. 6 - 25 mm, 10 ks

Frézy hrubovací HSS TiN, pr. 6 - 25 mm, 10 ks

Sada stopkových fréz 2 a 4 břitých Bernardo 3 - 20 mm

Sada stopkových fréz 2 a 4 břitých Bernardo 3 - 20 mm

Frézy-kombinovaná sada, TiN, 3 - 12 mm, 12-dílná

Frézy-kombinovaná sada, TiN, 3 - 12 mm, 12-dílná

Rovinná fréza 75° Bernardo priemer 80 mm/B 27 mm

Rovinná fréza 75° Bernardo priemer 80 mm/B 27 mm

Vrtáky Bernardo 14,5 ÷ 30 mm s kužeľovou stopkou MK 2/MK 3. Sada B (9 ks)

Vrtáky Bernardo 14,5 ÷ 30 mm s kužeľovou stopkou MK 2/MK 3. Sada B (9 ks)

špirálové vrtáky, kužeľová stopka, materiál HSS, povrch TiN

Závitovacie skľučovadlo Bernardo - rýchlovýmenné MK 4 (M 3 ÷ M 12)

Závitovacie skľučovadlo Bernardo - rýchlovýmenné MK 4 (M 3 ÷ M 12)

skľučovadlo pre M3 ÷ M12

Klieštinový upínač se sadou klieštin, MK 4 - 15 kusov

Klieštinový upínač se sadou klieštin, MK 4 - 15 kusov

Dvojosý otočný zverák Bernardo PTS 100

Dvojosý otočný zverák Bernardo PTS 100

Otočný strojný zverák Bernardo KV 125

Otočný strojný zverák Bernardo KV 125

Strojný zverák Bernardo FJ 125 s veľkým upínacím rozsahom

Strojný zverák Bernardo FJ 125 s veľkým upínacím rozsahom

upínací dĺžka 220 mm, čeľuste 127 mm, otočný 360 °

Horizontálne-vertikálny kruhový deliaci stôl Bernardo HV 6

Horizontálne-vertikálny kruhový deliaci stôl Bernardo HV 6

Horizontálne-vertikálny otočný stôl Bernardo RT 5

Horizontálne-vertikálny otočný stôl Bernardo RT 5

Univerzálna deliaci hlava BS-0

Univerzálna deliaci hlava BS-0

Presná vyvrtávacia hlava Bernardo MK 4. Sada s nožmi pre otvory 10 ÷ 225 mm

Presná vyvrtávacia hlava Bernardo MK 4. Sada s nožmi pre otvory 10 ÷ 225 mm

upínanie MK 4, rozsah 10 ÷ 225 mm

Sada upínok Bernardo SPW 12 (58 ks)

Sada upínok Bernardo SPW 12 (58 ks)

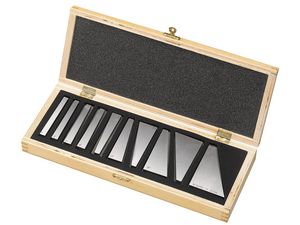

Šablóny na meranie uhlov, sada 10-dielna

Šablóny na meranie uhlov, sada 10-dielna

Prizmatický uholník 0 ÷ 60°/ 30 x 48 x 102 mm (polohovateľné prizma)

Prizmatický uholník 0 ÷ 60°/ 30 x 48 x 102 mm (polohovateľné prizma)

Presné podkládací desky - sada 28 ks

Presné podkládací desky - sada 28 ks

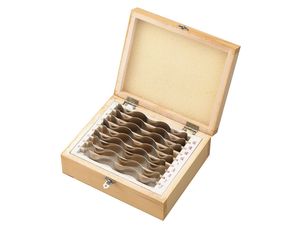

Vlnovité paralelné podložky Bernardo, sada - 18 dielov

Vlnovité paralelné podložky Bernardo, sada - 18 dielov

Měřidlo dotykové středicí typ 2-D (sada s výměn. hroty)

Měřidlo dotykové středicí typ 2-D (sada s výměn. hroty)

Chladiaci prostriedok Bernardo MN 1103 univerzálny, 5l kanister

Chladiaci prostriedok Bernardo MN 1103 univerzálny, 5l kanister

univerzálna chladiaca kvapalina - koncentrát riediteľný vodou

Automatický posuv frézovacieho stola Bernardo AL 450 D pre os X

Automatický posuv frézovacieho stola Bernardo AL 450 D pre os X

Frézy hrubovací HSS TiN, pr. 6 - 25 mm, 10 ks

Frézy hrubovací HSS TiN, pr. 6 - 25 mm, 10 ks

Sada stopkových fréz 2 a 4 břitých Bernardo 3 - 20 mm

Sada stopkových fréz 2 a 4 břitých Bernardo 3 - 20 mm

Frézy-kombinovaná sada, TiN, 3 - 12 mm, 12-dílná

Frézy-kombinovaná sada, TiN, 3 - 12 mm, 12-dílná

Rovinná fréza 75° Bernardo priemer 80 mm/B 27 mm

Rovinná fréza 75° Bernardo priemer 80 mm/B 27 mm

Vrtáky Bernardo 14,5 ÷ 30 mm s kužeľovou stopkou MK 2/MK 3. Sada B (9 ks)

Vrtáky Bernardo 14,5 ÷ 30 mm s kužeľovou stopkou MK 2/MK 3. Sada B (9 ks)

špirálové vrtáky, kužeľová stopka, materiál HSS, povrch TiN

Závitovacie skľučovadlo Bernardo - rýchlovýmenné MK 4 (M 3 ÷ M 12)

Závitovacie skľučovadlo Bernardo - rýchlovýmenné MK 4 (M 3 ÷ M 12)

skľučovadlo pre M3 ÷ M12

Klieštinový upínač se sadou klieštin, MK 4 - 15 kusov

Klieštinový upínač se sadou klieštin, MK 4 - 15 kusov

Dvojosý otočný zverák Bernardo PTS 100

Dvojosý otočný zverák Bernardo PTS 100

Otočný strojný zverák Bernardo KV 125

Otočný strojný zverák Bernardo KV 125

Strojný zverák Bernardo FJ 125 s veľkým upínacím rozsahom

Strojný zverák Bernardo FJ 125 s veľkým upínacím rozsahom

upínací dĺžka 220 mm, čeľuste 127 mm, otočný 360 °

Horizontálne-vertikálny kruhový deliaci stôl Bernardo HV 6

Horizontálne-vertikálny kruhový deliaci stôl Bernardo HV 6

Horizontálne-vertikálny otočný stôl Bernardo RT 5

Horizontálne-vertikálny otočný stôl Bernardo RT 5

Univerzálna deliaci hlava BS-0

Univerzálna deliaci hlava BS-0

Presná vyvrtávacia hlava Bernardo MK 4. Sada s nožmi pre otvory 10 ÷ 225 mm

Presná vyvrtávacia hlava Bernardo MK 4. Sada s nožmi pre otvory 10 ÷ 225 mm

upínanie MK 4, rozsah 10 ÷ 225 mm

Sada upínok Bernardo SPW 12 (58 ks)

Sada upínok Bernardo SPW 12 (58 ks)

Šablóny na meranie uhlov, sada 10-dielna

Šablóny na meranie uhlov, sada 10-dielna

Prizmatický uholník 0 ÷ 60°/ 30 x 48 x 102 mm (polohovateľné prizma)

Prizmatický uholník 0 ÷ 60°/ 30 x 48 x 102 mm (polohovateľné prizma)

Presné podkládací desky - sada 28 ks

Presné podkládací desky - sada 28 ks

Vlnovité paralelné podložky Bernardo, sada - 18 dielov

Vlnovité paralelné podložky Bernardo, sada - 18 dielov

Měřidlo dotykové středicí typ 2-D (sada s výměn. hroty)

Měřidlo dotykové středicí typ 2-D (sada s výměn. hroty)

Chladiaci prostriedok Bernardo MN 1103 univerzálny, 5l kanister

Chladiaci prostriedok Bernardo MN 1103 univerzálny, 5l kanister

univerzálna chladiaca kvapalina - koncentrát riediteľný vodou

Automatický posuv frézovacieho stola Bernardo AL 450 D pre os X

Automatický posuv frézovacieho stola Bernardo AL 450 D pre os X

Stĺpová vŕtačko-frézka Bernardo BF 45 HSV Vario

Stĺpová vrtačko-frézka Bernardo BF 45 HSV Vario

Presná vrtačko-frézka radu BF sa strojným posuvom pinoly, frekvenčným meničom otáčok je mnohostranne použiteľná v opravárenských prevádzkach, mechanických dielňach i v oblastiach výučby.

Plynulé nastavenie otáčok frekvenčným meničom s optimálnym priebehom krútiaceho momentu
Opracovaná základňa s T-drážkami pre upínanie vysokých obrobkov
Pravý a ľavý chod pre závitovanie
Rozmerný krížový stôl s T-drážkami a obvodovým žliabkom pre chladiacu kvapalinu
Jednoduchá a rýchla zmena počtu otáčok pomocou radiacej páky
Stabilné a brúsený oceľový stĺp, navrhnutý pre veľké namáhanie
sériovo vybavený digitálnym zobrazením vysunutie a otáčok pinoly, LED pracovnom osvetlením
Dodávaná s automatickým posuvom pinoly a zariadením pre rezanie závitov
prevodová hlava 180° výkyvná, 360° otočná a výškovo nastaviteľná
Rybinové vedenia v osiach x, z, s vyme dením vôľou klinovými lištami
Veľmi pokojný chod zaisťujú brúsená prevodová ozubené kolesá bežiace v olejovom kúpeli>
Rýchloposuv a jemný posuv je možné prepínať pomocou spojky
Kvalitné valivé ložiská zaisťujú vysokú presnosť behu vretena
Vysoká bezpečnosť zaistená výškovo nastaviteľným ochranným krytom podľa normy CE

Súčasti dodávky vrtačko-frézky Bernardo

Frekvenčný menič otáčok
Rýchloupínacie skľučovadlo 3 - 16 mm/B 16
Upínací tŕň MK 4/B 16
Upínacia skrutka M 16 vo vretene
Redukcia MK 4/MK 3
Strojový posuv vretena
Výškovo nastaviteľný ochranný kryt
Digitálne zobrazenie zdvihu pinoly
zariadenie na rezanie závitov
Chladiace zariadenie
LED pracovné osvetlenie
Nastaviteľná stupnice
Servisné a obslužné náradie

Technické parametre

Motor - výkon S₁100% [W]:1 500
Motor - výkon S₆40%>[W]:2 200
Napájacie napätie [V]:400
Priemer vrtáka (oceľ) [mm]:32
Priemer vrtáka (liatina) [mm]:40
Priemer hlavy nožov [mm] :80
Vyloženie [mm]:280
Počet otáčok vretena, plynule [U.min^-1]: 75 ÷ 2 750
Posuv pinoly [mm.ot^-1]: 0,10/0 , 18/0,26
Upínanie vo vretene:MK 4
Zdvih pinoly [mm]:120
Veľkosť stola [mm]:730 x 210
Veľkosti T-drážky [mm]:14
Vzdialenosť vreteno/stôl max. [mm]:640
Vzdialenosť vreteno/základňa max. [mm]:1 190
Dráhy pojazdov (x/y) [mm]:495/200
Výškový posun frézovacej hlavy [mm]:260
Priemer stĺpa [mm]:115
Základňa [mm] :365 x 375
Rozmery (š x h x v) [mm]:1 070 × 800 × 2 060
Hmotnosť [kg]:362
